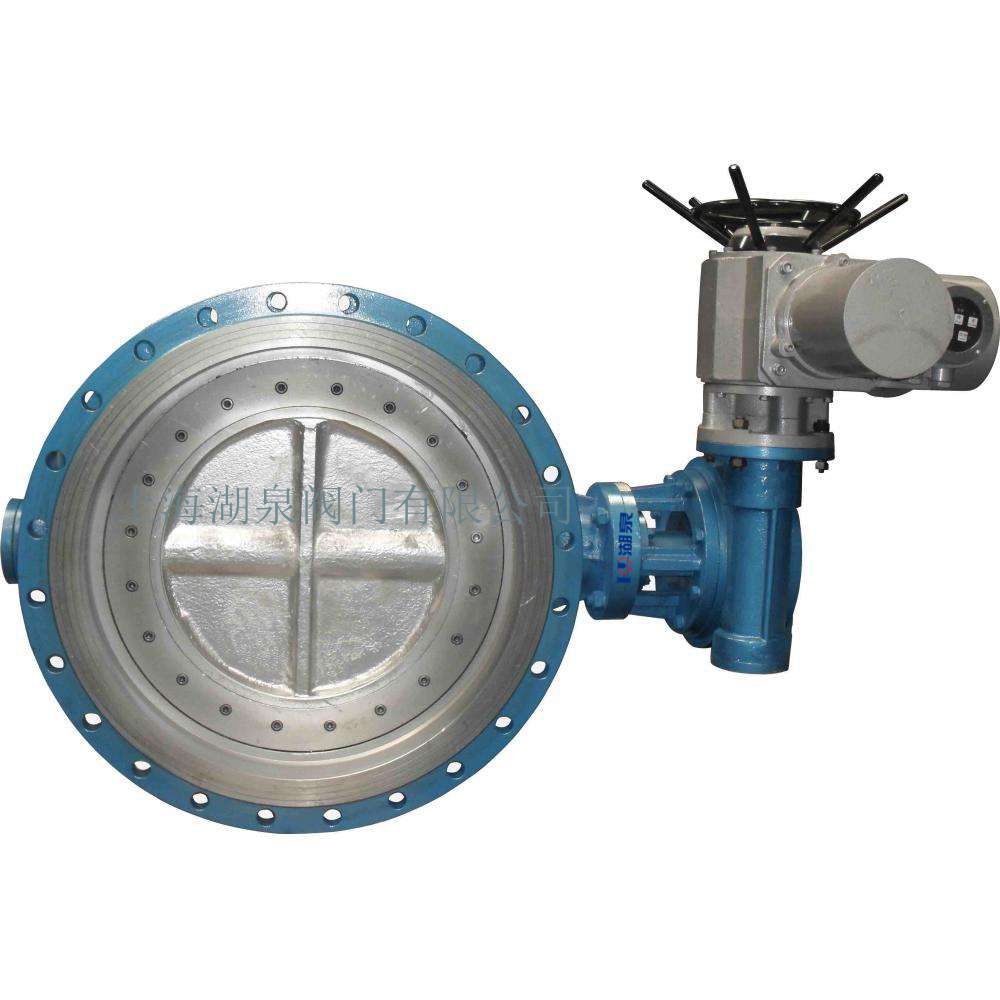

产品名称：不锈钢电动蝶阀公司D971H-16c-DN250[ 2022-08-17 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、不锈钢电动蝶阀公司D971H-16c-DN250产品介绍

上海湖泉阀门集团有限公司供应电动蝶阀D971H-16C-DN250生产厂家，它是由电动执行器与对夹蝶阀组成,基本参数,电动对夹式蝶阀是依靠电动执行器的电源驱动来控制阀门的开关,电动对夹式蝶阀本身没有法兰,阀体厚度相对来说比较薄,是直接用一组螺栓穿过螺栓孔,将蝶阀夹在管道两端法兰之间,然后用螺栓连接起来，电动对夹蝶阀密封形式分为三偏心金属密封、中线软密封、双偏心软密封三种形式, 产品设计新颖、合理、结构简单、体积小、重量轻。90度回转启闭迅速,操力矩小,操作方便,省力灵巧。高品质电动对夹蝶阀生产厂家,十余年电动对夹蝶阀生产配套经验.电动对夹蝶阀为水务,环保,水处理等领域提供高效稳定的工程保证,欢迎点击咨询!

二、不锈钢电动蝶阀公司D971H-16c-DN250产品电动执行器特点

1、控制类型：智能调节、比例型、开关型
2、防护等级：IP67
3、电源信号：DC24V、AC220V、AC380V
4、接收信号：A-20mA、0-10mA、1-5VDC
5、动作时间：9秒、13秒、15秒、30秒、50秒、100秒、150秒

三、不锈钢电动蝶阀公司D971H-16c-DN250产品零件材料

零件名称	材料
阀体	灰铸铁、球墨铸铁、铸钢、不锈钢、特殊材料
蝶板	球墨铸铁、铸钢、不锈钢、合金钢
阀轴	2Cr13、不锈钢
密封圈	各种橡胶、聚四氟乙烯
填料	O型圈、柔性石墨

四、电动蝶阀其它相关参数

D971X-16Q电动对夹软密封蝶阀该型号的含义以及表示，解释为： D表示蝶阀、9表示电动、7表示对夹、1表示中线、X表示软密封、16表示压力、Q表示球墨铸铁（QT450）。
D971X-16Q（球墨铸铁软密封材质密封性良好，比较适用于清水，无颗粒的污水，以及无腐蚀性的气体但，并且压力不高的工况管路上）。
D971X-16C电动对夹软密封蝶阀该型号的含义以及表示，解释为: D表示蝶阀、9表示电动、7表示对夹、1表示中线、X表示软密封、16表示压力、Q表示铸钢（WCB）。
D971X-16C（铸钢软密封材质密封性良好，比较适用于清水，无颗粒的污水，以及无腐蚀性的气体，并且压力不高的工况管路上）。
D971X-16P电动对夹软密封蝶阀该型号的含义以及表示，解释为:
D表示蝶阀、9表示电动、7表示对夹、1表示中线、X表示软密封、16表示压力、Q表示不锈钢（CF8、CF3）。
D971X-16P（不锈钢软密封材质密封性良好，比较适用于清水，无颗粒的污水，以及无腐蚀性的气体，并且压力不高的工况管路上）。

DN	L	H	H1	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	H1	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
