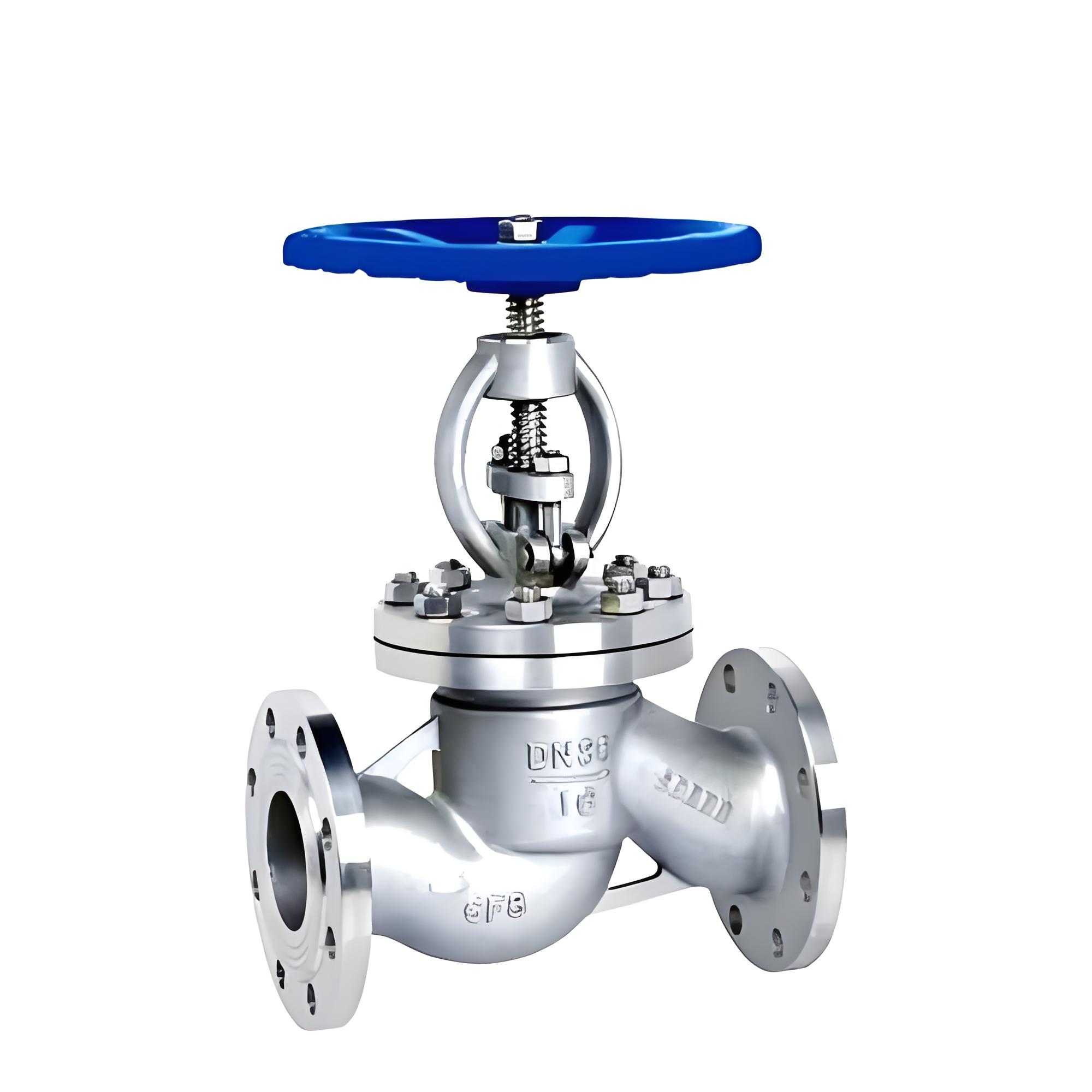

产品名称：上海手动截止阀J41Y-64P DN15产品生产厂家[ 2024-10-18 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、上海手动截止阀J41Y-64P DN15产品生产厂家介绍

上海湖泉阀门集团有限公司J41H、J41Y、J41W 手动法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.0MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、J41Y铬钼钢截止阀生产范围

型号：	J41Y-6I/25I/40I/64I/100I/160I	口径：	DN15-DN500
压力：	1.6MPA-16MPA	材质：	铬钼钢、铬钼钒钢

三、J41Y铬钼钢截止阀试验压力

公称压力PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体强度试验	2.4	3.8	6.0	9.6	15	24
上密封试验	1.8	2.8	4.4	7.0	11	18
密封试验	1.8	2.8	4.4	7.0	11	18

四、J41Y铬钼钢截止阀使用范围

产品类型	适用介质	适用温度(℃)
J41Y-C型	水、蒸汽、油品	≤425℃
J41Y-I型	水、蒸汽、油品	≤550℃

五、J41Y铬钼钢截止阀主要零件材料

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41Y-C型	25、WCB	铬不锈钢	2Cr1325	钴基硬质合金钢	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41Y-I型	铬钼钢	铬钼钢	合金钢	钴基硬质合金钢	铝青铜	柔性石墨	合金钢	可锻铸铁

公称通径DN	主要外形尺寸和连接尺寸(mm)											重量(kg)
公称通径DN	L	D	D1	D2	D6	b	f	f2	z-d	H	D0	手动
J41Y-64C J41Y-64I J41H-64 J41H-64I
10	170	100	70	50	35	18	2	4	4-14	198	120	5.7
15	170	105	75	55	41	18	2	4	4-14	195	140	10
20	190	125	90	68	51	20	2	4	4-18	228	160	13
25	210	135	100	78	58	22	2	4	4-18	275	180	14.5
32	230	150	110	82	66	24	2	4	4-23	325	200	19
40	260	165	125	95	76	24	3	4	4-23	360	240	25
50	300	175	135	105	88	26	3	4	8-23	410	280	35
65	340	200	160	130	110	28	3	4	8-23	450	320	48
80	380	210	170	140	121	30	3	4	8-23	485	360	56
100	430	250	200	168	150	32	3	4	8-25	537	400	125
125	500	295	240	202	176	36	3	4	8-30	631	400	131
150	550	340	280	240	204	38	3	4	8-34	646	450	157
200	650	405	345	300	260	44	3	4	12-34	813	500	283
J41Y-100C J41Y-100I J41H-100 J41H-100I
10	170	100	70	50	35	20	2	4	4-14	198	120	6
15	170	105	75	55	40	20	2	4	4-14	202	140	11
20	190	125	90	68	51	22	2	4	4-18	228	160	13.2
25	210	135	100	78	58	24	2	4	4-18	250	180	14
32	230	150	110	82	66	24	2	4	4-23	326	220	15
40	260	165	125	95	76	26	3	4	4-23	359	240	29
50	300	195	145	112	88	28	3	4	4-25	414	280	49
65	340	220	170	138	110	32	3	4	8-25	434	320	65
80	380	230	180	148	121	34	3	4	8-25	547	400	95
100	430	265	210	172	150	38	3	4.5	8-30	621	450	115
125	500	310	250	210	176	42	3	4.5	8-34	732	450	149
150	550	350	290	250	204	46	3	4.5	12-34	84	500	310
200	650	430	360	312	260	54	3	4.5	12-41	925	550	590
