  • 一、不锈钢闸阀产品介绍

    上海湖泉阀门集团有限公司不锈钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

    200型不锈钢闸阀价格及图片

    二、不锈钢闸阀应用规范

    1、不锈钢闸阀设计制造按GB12234-89

    2、不锈钢闸阀结构长度按GB12221-89

    3、不锈钢闸阀法兰尺寸按JB/T79-94

    4、不锈钢闸阀阀门检查和试验按GB13927

    三、不锈钢闸阀性能规范

    型号 公称压力
    (MPa)
    实验压力 工作温度(℃) 适用介质
    强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
    Z4IH-16C
    Z41W-16P(R)
    1.6 2.4 1.8 0.6 ≤200 NITRICACID
    硝酸类
    ACETICACID
    醋酸类
    NITRICACID
    Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
    Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
    Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

    四、不锈钢闸阀主要零件材质

    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
    闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨Graphite
    垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
    Graphite+304
    压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    五、不锈钢闸阀主要技术参数

    型号

    公称压力(Mpa)

    试验压力

    工作温度(℃)

    适用介质

    强度

    密封(水)
    空气(Mpa)

    低压密封
    空气(Mpa)

    Z41W-16P(R)

    1.6

    2.4

    1.8

    0.6

    ≤200

    NITRIC ACID

    硝酸类

    Z41W-25P(R)

    2.5

    3.8

    2.8

    0.6

    ≤200

    ACETIC ACID

    醋酸类

    Z41W-40P(R)

    4.0

    6.0

    4.4

    0.6

    ≤200

    NITRIC ACID

    硝酸类

    Z41W-64P(R)

    6.4

    9.6

    7.0

    0.6

    ≤200

    ACETIC ACID

    醋酸类



  •

    型号

    公称压力(Mpa)

    公称通径
    DN(mm)

    尺寸(mm)

    重量
    (kg)

    L

    D

    D1

    D2

    b

    Z-фd

    H

    H1

    D0

    Z41W-16P
    Z41W-16R

    1.6

    15

    130

    95

    65

    45

    14

    4-ф14

    175

    195

    200

    4

    20

    150

    105

    75

    55

    14

    4-ф14

    180

    205

    200

    5

    25

    160

    115

    85

    65

    14

    4-ф14

    210

    240

    220

    6

    32

    180

    135

    100

    78

    16

    4-ф18

    210

    240

    220

    7

    40

    240

    145

    110

    85

    16

    4-ф18

    350

    425

    240

    18

    50

    250

    160

    125

    100

    16

    4-ф18

    358

    430

    240

    29

    65

    265

    180

    145

    120

    18

    4-ф18

    373

    452

    240

    33

    80

    280

    195

    160

    135

    20

    8-ф18

    435

    530

    280

    46

    100

    300

    215

    180

    155

    20

    8-ф18

    500

    620

    320

    63

    125

    325

    245

    210

    185

    24

    8-ф18

    614

    756

    360

    108

    150

    350

    280

    240

    210

    24

    8-ф23

    674

    845

    360

    134

    200

    400

    335

    295

    265

    26

    12-ф23

    818

    1041

    400

    192

    250

    450

    405

    355

    320

    30

    12-ф25

    969

    1244

    450

    273

    300

    500

    460

    410

    375

    30

    12-ф25

    1145

    1474

    560

    379

    350

    550

    520

    470

    435

    34

    16-ф25

    1280

    1663

    640

    590

    400

    600

    580

    525

    485

    36

    16-ф30

    1450

    1885

    720

    849

    500

    700

    705

    650

    608

    44

    20-ф34

    1676

    2181

    720

    958

    Z41H-25P
    Z41H-25R

    2.5

    15

    130

    95

    65

    45

    16

    4-ф14

    175

    195

    200

    4

    20

    150

    105

    75

    55

    16

    4-ф14

    180

    205

    200

    5

    25

    160

    115

    85

    65

    16

    4-ф14

    210

    240

    220

    6

    32

    180

    135

    100

    78

    18

    4-ф18

    210

    240

    220

    7

    40

    240

    145

    110

    85

    18

    4-ф18

    350

    425

    240

    18

    50

    250

    160

    125

    100

    20

    4-ф18

    358

    430

    240

    28

    65

    265

    180

    145

    120

    20

    8-ф18

    373

    452

    240

    33

    80

    280

    195

    160

    135

    22

    8-ф18

    435

    530

    280

    46

    100

    300

    230

    190

    160

    24

    8-ф23

    501

    620

    320

    64

    125

    325

    270

    220

    188

    28

    8-ф25

    614

    756

    360

    105

    150

    350

    300

    250

    218

    30

    8-ф25

    674

    845

    360

    134

    200

    400

    360

    310

    278

    34

    12-ф25

    818

    1041

    400

    213

    250

    450

    425

    370

    332

    36

    12-ф30

    969

    1244

    450

    290

    300

    500

    480

    430

    390

    40

    16-ф30

    1145

    1474

    560

    399

    350

    550

    550

    490

    448

    44

    16-ф34

    1280

    1663

    640

    631

    400

    600

    610

    550

    505

    48

    16-ф34

    1450

    1885

    720

    900

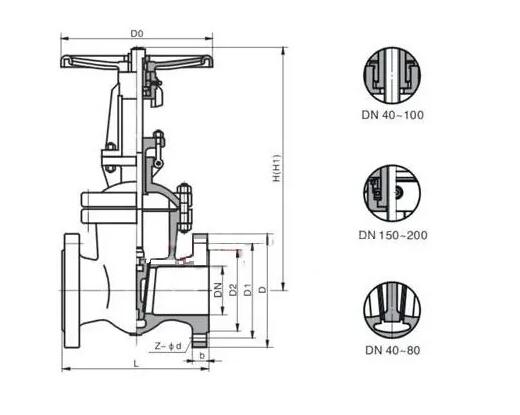

  • 不锈钢闸阀结构图
