电/气阀门定位器有什么作用呢?

[ 2013-07-17 ]
        在上一篇中上海湖泉阀门为大家提供了阀门定位器结构与工作原理的相关知识,其中提到了阀门定位器有气动和电动两大类那么电/气阀门定位器有什么作用呢?详情如下:

        在实际系统中,为了综合电动仪表与气动仪表的优点,通常是电动和气动仪表联合使用,这样系统中就出现了电与气两种信号混合使用的情况。因而有各种电/气转换器把标准电信号(4~20mA DC)转换为标准气压信号(0.02~0.1MPa)。电/气转换器可以把电动控制器的输出信号转换为气信号去驱动气动控制阀,此时.常用电/气阀门定位器,因为它具有电/气转换器和气动阀门定位器两种作用。

        电/气阀门定位器是按力矩平衡的原理工作的。它—方面具有电/气转换器的作用,可用电动控制器输出的0~10mA DC或4~20mA DC信号去操纵气动执行机构;另—方面还具有气动阀门定位器的作用,可以使阀门位置按控制器输送的信号被确定位(即输入信号与位置呈一一对应关系)。配薄膜执行机构的电/气阀门定位器的动作原理如图5-7所示。当信号电流通人力矩马达1的线圈时,它与永久磁钢作用后,对主杠杆产生一个力矩,于是挡板靠近喷嘴,经放大器放大后,送入薄膜气室使杠杆向F移动,并带动反馈杆绕其支点4转动,这么同一轴上的反馈凸轮也作逆时针方向转动,通过滚轮使副杠杆绕其支点偏转,拉伸反馈弹簧。当反馈弹簧对主杠杆的拉力与力矩马达作用在主杠杆上的力平衡时,仪表达到了平衡状态,此时,‘定的信号电流就对应于—定的阀门位置。同时,改变图6-7中反馈凸轮5的形状或安装位置,还可以改变控制阀的流量特性和发挥控制阀的正、反作用(即输出信号可以随输入信号的增加而增加,也可以随输入信号的增加而减少)。在实际的工作中.阀门定位器的作用是很广泛的。

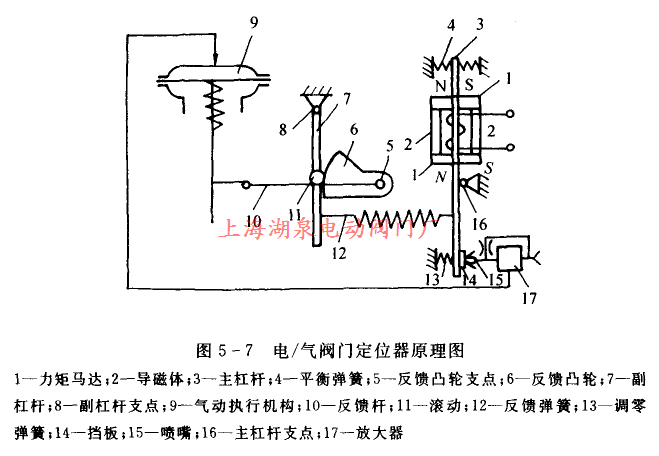

电/气阀门定位器原理图
