产品名称:z973-10 dn200电动对夹耐磨排渣刀型闸阀[ 2021-10-14 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、z973-10 dn200电动对夹耐磨排渣刀型闸阀产品介绍

    上海湖泉阀门集团有限公司PZ973F、PZ973H 电动刀型闸阀(刀闸阀):电动驱动、对夹式连接、明杆平行式刚性单闸板,它的阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢,公称压力 PN6~16,阀体材料为碳素钢的闸阀。配有多回转式电动装置,使阀板作上下直线运动,并可实现远程控制阀门的打开或关闭。通径范围:DN50~DN500,使用温度 ≤100℃,排渣刀型电动闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

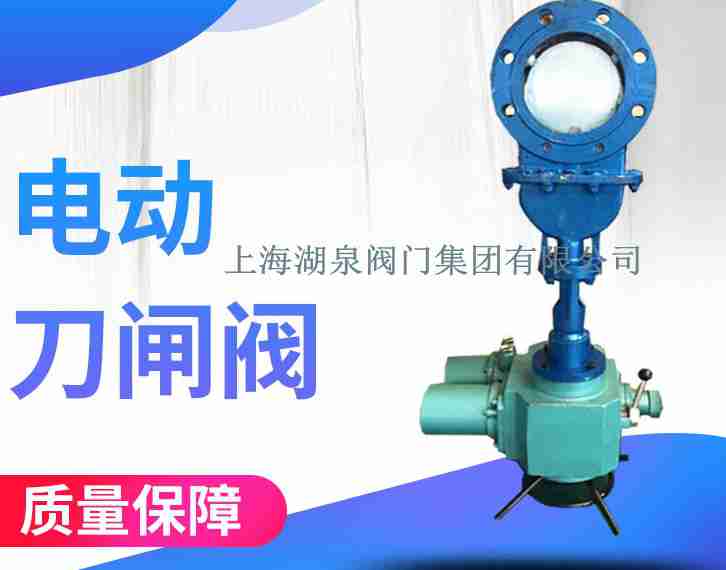

    z973-10 dn200电动对夹耐磨排渣刀型闸阀

    二、z973-10 dn200电动对夹耐磨排渣刀型闸阀产品性能规范

    称压力(MPa)
    Nominal Pressure
    壳体试验(MPa)
    Shell Test
    密封试验(MPa)
    Seal Test
    工作温度
    Working Tempe ration
    适用介质
    Suitable
    1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
    Mortar Mixture, Dregs With Water Proportion
    1.6 2.4 1.8 ≤100℃

    三、z973-10 dn200电动对夹耐磨排渣刀型闸阀产品主要零部件材质

     体、盖 Body、Bonnet   闸板Disc   阀杆Siem   密封面 Sealing
      不锈钢、碳钢、灰铸铁
      S.S、C.S、C.I
      碳钢、不锈钢
      C.S、S.S
      不锈钢
      S.S
      橡胶、四氟、不锈钢、硬质合金
      Rubber 、PTFE、S.S、Carbide Alloy

    四、z973-10 dn200电动对夹耐磨排渣刀型闸阀产品性能规范

      公称压力(MPa)
      Nominal Pressure
      壳体试验(MPa)
      Shell Test
      密封试验(MPa)
      Seal Test
      工作温度
      Working Tempe ration
      适用介质
      Suitable
      1.0   1.5   1.1   ≤100℃-425℃   纸浆、污水、煤浆、灰、渣水混和物
      Mortar Mixture, Dregs With Water Proportion
      1.6   2.4   1.8   ≤100℃

  • MPa DN L D D1 D2 H N-M D0
    1.0 50 43 160 125 100 330 4-M16 180
    65 46 180 145 120 360 4-M16 180
    80 46 195 160 135 390 4-M16 220
    100 52 215 180 155 440 8-M16 220
    125 56 245 210 185 510 8-M16 230
    150 56 280 240 210 600 8-M20 280
    200 60 335 295 265 700 8-M20 360
    250 68 390 350 320 840 12-M20 360
    300 78 440 400 368 960 12-M20 400
    350 78 500 460 428 1110 16-M20 400
    400 102 565 515 482 1250 16-M22 400
    450 114 615 565 532 1380 20-M22 530
    500 127 670 620 585 1530 20-M22 530
    600 154 780 725 685 1800 20-M27 600
    700 165 895 840 800 2150 24-M27 600
