产品名称:电动蝶阀厂家价格供应[ 2022-09-22 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动蝶阀厂家价格供应产品介绍

    上海湖泉阀门集团有限公司是一家电动蝶阀生产厂家,集研发,生产,销售,服务于一体.主营气动球阀,电动蝶阀一般多少钱,电动球阀,电动蝶阀等产品广泛应用于石油,化工,新能源,水处理,废气,粉体输送,电力等领域,集研发,生产,销售,服务于一体.主营气动球阀,电动蝶阀的厂家,电动球阀,电动蝶阀等产品广泛应用于石油,化工,新能源,水处理,废气,粉体输送,电力等领域。专业制造电动阀,电磁阀及气动阀,品类齐全,质量保证.获多项资质,欢迎考察我司生产基地。

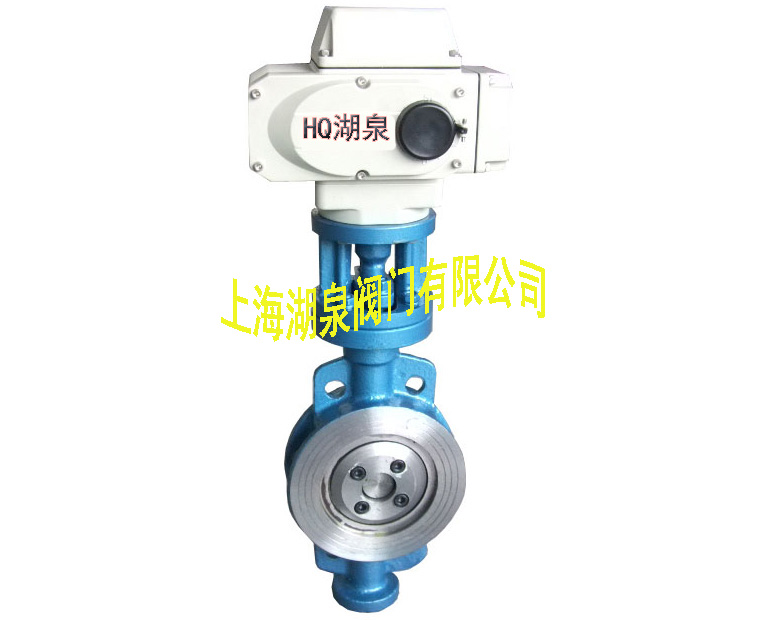

    电动蝶阀厂家价格供应

    二、电动蝶阀厂家价格供应产品特点

    1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
    2、四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
    a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
    b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
    c、轴的径向采用O型圈与金属垫的组合;
    d、阀座镶在有弹性条的阀体的槽内;
    3、采用可调弹性弹子定位。定位准确,结构简单。

    三、电动蝶阀厂家价格供应产品主要零部件材料

    零件名称 材料
    上下阀体 铸铁、铸钢、不锈钢、衬F46、F4
    阀座 铸钢
    带杆蝶板 铸钢、不锈钢、衬F46、F4
    填料 F4
    衬垫 硅橡胶
    蜗轮手柄 球墨铸铁

    四、电动蝶阀厂家价格供应产品主要性能规范

    公称通径 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
    公称压力 MPa 0.6
    介质温度 ℃ 常温:-20~200(铸铁);-40~250(铸钢); 中温-40~450(铸不锈钢)
    额定转角 ° 0~70
    流量特性 -20~150
    环境温度 ℃ 近似等百分比
    接管法兰 按JB78-59 对夹式法兰连接
    阀体材质 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
    阀板材质 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti

  • 公称通径 长度 外形尺寸
    (参考值)
    连接尺寸
    (标准值)
    重量
    (kg)
    0.6MPa 1.0MPa 1.6MPa
    毫米 英寸 L H1 H D2 D1 D n-d D2 D1 D n-d D2 D1 D n-d
    50 2 108 82.5 443 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 51
    65 21/2 112 92.5 463 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 62
    80 3 114 100 483 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 73.5
    100 4 127 110 498 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 87
    125 5 140 125 682 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 98
    150 6 140 142.5 736 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 102
    200 8 152 170 800 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 150
    250 10 250 197.5 895 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 170
    300 12 270 222.5 956 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 220
    350 14 290 252.5 1029 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 350
    400 16 310 282.5 1103 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 430
    450 18 330 307.5 1186 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 550
    500 20 350 335 1280 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 580
    600 24 390 390 1321 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 850
    700 28 430 447.5 1431 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 950
    800 32 470 507.5 1542 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 1150
    900 36 510 557.5 1800 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1750
    1000 40 550 615 2363 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 2100
    1200 48 630 727.5 2583 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2580
    1400 56 710 837.5 2710 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2990
    1600 64 790 957.5 2845 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 3475
    1800 72 870 1057.5 3060 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 4058
    2000 80 950 1162.5 3350 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4680
