产品名称：上海电动截止阀j961y[ 2020-08-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、上海电动截止阀j961y产品描述

    上海湖泉直销的电动截止阀j961y是公司出售的高端产品。截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。为数百家火电厂、水电站、冶金公司的大修、技改供给了优质的设备选型、施工方案、设备调试、售后服务等一条龙服务详询请来电。

    二、上海电动截止阀j961y产品设计标准

    1、设计标准：JB/T 3595/E101
    2、结构长度：JIS E101
    3、对焊端：ANSI B16.25
    4、试验与检验：JIS E101
    5、压力-温度：JB/T 3595
    6、产品标识：GB/T 12220
    7、供货规范：JIS E101

    三、上海电动截止阀j961y结构优势

    1、采用压力自紧式密封，阀体支管两端为焊接连接。
    2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
    3、.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

    四、上海电动截止阀j961y主要零件材料

    零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料 阀杆螺母 手轮 紧固件
    J61H型
    J961H型    		 25
    WCB    		 25
    WCB    		 铬不锈钢
    铬钼铝钢氮化    		 铬不锈钢 铬不锈钢 柔性石墨 铝青铜 可锻铸铁 优质碳钢
    铬钼钢
    J61Y型
    J961Y型    		 25
    WCB    		 25
    WCB    		 铬不锈钢
    铬钼铝钢氮化    		 25 硬质合金
    J61Y-P54型
    J961Y-P54型    		 12Cr1MoV
    WC6    		 12Cr1MoV
    WC6    		 20Cr1Mo1VA
    38CrMoA1A    		 12Cr1MoV 硬质合金
    J61Y-P55型
    J961Y-P55型    		 12Cr1MoV
    WC6    		 12Cr1MoV
    WC6    		 20Cr1Mo1VA
    38CrMoA1A    		 12Cr1MoV 硬质合金
    J61Y-P57型
    J961Y-P57型    		 12Cr1MoV
    WC9    		 12Cr1MoV
    WC9    		 20Cr1Mo1VA
    25Cr2MoVA    		 12Cr1MoV 硬质合金

    相关产品：电动阀门

  • 五、上海电动截止阀j961y主要外形连接尺寸

    公称通径 主要外形尺寸和连接尺寸（mm）
    L D1 D2 D3 α H

    J961 H -100、200、250、320 J961Y-P54100V、P54140V、P54170V
    Y
    15 150 17 36 / 37.5° 518
    20 135 170 22 42 / 37.5° 518
    25 135 170 26 42 / 37.5° 518
    32 170 180 31 44 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50（1） 250 50 82 / 32° 728
    50（2） 320 350 50 82 / 32° 748
    65 370 260 69 100 110 32° 829
    80 400 430 470 84 108 130 32° 898
    100 455 560 107 144 165 32° 913
    125 600 124 170 184 32° 1182
    150 700 146 180 212 32° 1278
    J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V
    15 150 17 40 / 37.5° 518
    20 135 170 22 46 / 37.5° 518
    25 135 170 26 46 / 37.5° 518
    32 170 180 31 49 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50（1） 250 50 90 / 32° 728
    50（2） 320 350 50 90 / 32° 748
    65 370 260 69 104 110 32° 829
    80 400 430 470 84 110 140 32° 898
    100 455 560 107 148 170 32° 913
    125 600 124 170 184 32° 1182
    150 700 146 180 212 32° 1278

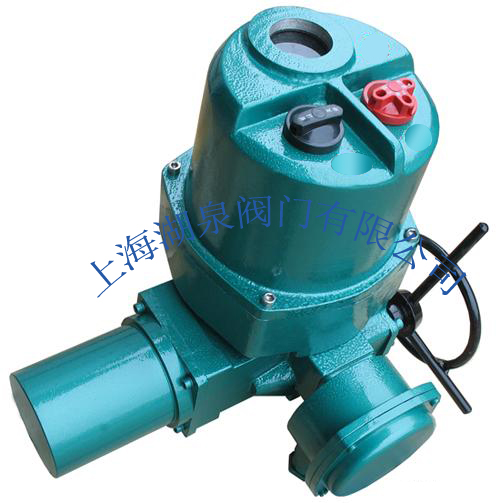

  • 六、上海电动截止阀j961y产品图

    上海电动截止阀j961y
