产品名称：电动截止阀J941H-100C DN100（生产商、国产品牌）[ 2023-12-05 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动截止阀J941H-100C DN100（生产商、国产品牌）介绍

上海湖泉阀门集团有限公司产品名称:电动截止阀产品优型号:J941H-100C J941Y-100C J941Y-100C J941H-100C 常用材质:CF8 CF8M CF3M WCB WC6 WC9 产品规格:DN15-DN500截止阀由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。截止阀的阀体结构设计比较曲折,因此流阻大,能量消耗大;适用...法兰碳钢电动截止阀电源电压:AC380V、AC220V可选! 功能:普通开关、智能开关、智能调节、总线型! 阀门型号：J941Y、J941H、J941W；公称通径：DN15~DN500；公称压力：1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa；常见材质：碳钢、不锈钢等；外形尺寸阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

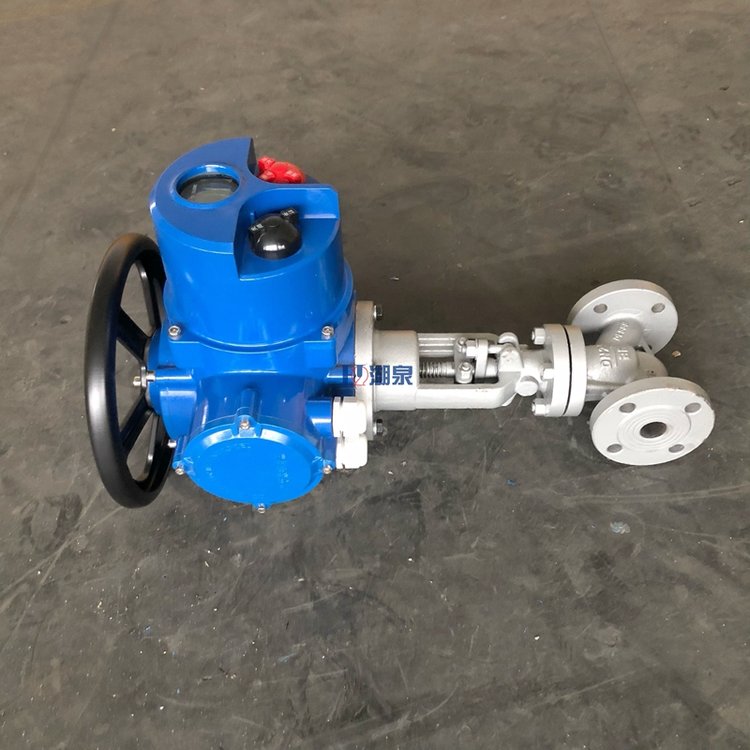

电动截止阀J941H-100C DN100（生产商、国产品牌）

二、电动截止阀J941H-100C DN100主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13CrSTL本体材料尼龙	增强柔性石墨1Crl3／柔性石墨08软钢0Cr18Ni9TiOCr18Ni12Mo2Ti	柔性石墨增强柔性石墨SFB-260SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

10.0MPa	10	170	100	70	50	35	20	4-Φ14	198	140
	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	210	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450
