产品名称：电动球阀Q947Y-16c DN300(普通开关型)[ 2023-08-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动球阀Q947Y-16c DN300(普通开关型)介绍

上海湖泉阀门集团有限公司 Q947Y电动球阀适用于各种轻重工业及楼宇管道。【电动固定式法兰球阀】***应用于:化工、石化、石油、造纸、采矿、...采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。并增加了预紧力弹簧，使得球阀具有自动泄压功能。　

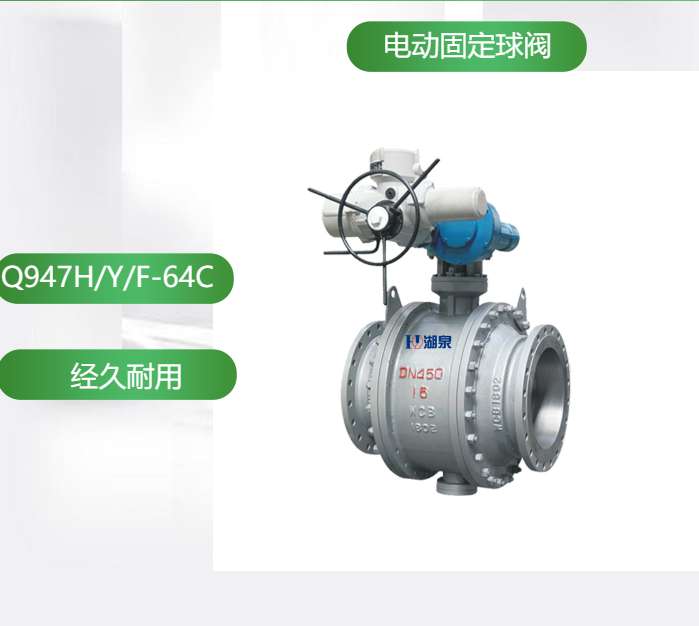

电动球阀

电动球阀

　　

二、电动球阀Q947Y-16c DN300(普通开关型)零部件材料

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

三、电动球阀Q947Y-16c DN300(普通开关型)技术参数

CX系列执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN50-80	DN100-800
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

试验压力（Mpa)	公称压力（Mpa)					压力级（Class)					JIS(MPa)
试验压力（Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

PN1.6MPa下的电动固定球阀外形尺寸：

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1150
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410

PN2.5MPa下的电动固定球阀外形尺寸：

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L		165	180	190	216	241	283	305	381	403	502	648	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	395	395	430	470	550	580	700	800
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	420	420	420	400	-	400	410	650
