产品名称：z944y-100i dn250 耐磨矿浆电动闸阀[ 2021-09-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、z944y-100i dn250 耐磨矿浆电动闸阀产品描述

上海湖泉阀门集团有限公司生产z944y-100i dn250 耐磨矿浆电动闸阀产品厂家。咨询：021-64162222 ，主要适用于矿山精尾矿，火力发电厂的灰渣等介质的浆体输送管道上。它的密封件材质采用高耐磨、高强度的氧化铝、氧化锆陶瓷或高铬合金钢。阀门内部采用双重双向自密封结构，该矿浆产品对浆体的耐磨性能和密封性能都比常规产品更加可靠耐用。它特别适用于高浓度、高磨损、高压力的浆体输送管路系统。耐磨阀门作为新一代浆体输送电动阀门,可替代进口阀门，质优价廉，是灰渣平板闸阀、颗粒泥浆闸阀、矿浆阀、铸石阀、矿浆球阀等传统产品的更新换代产品。

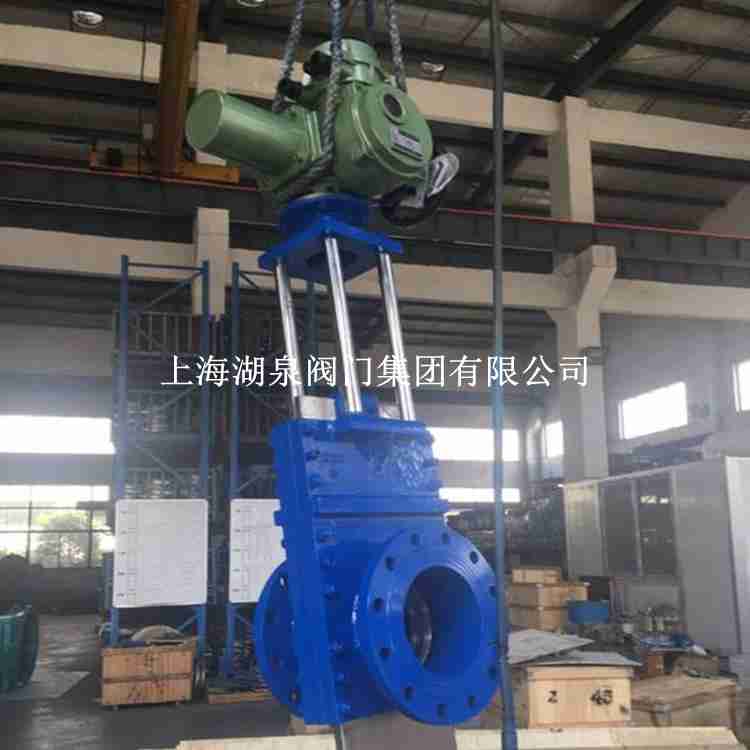

电动矿浆闸阀

二、z944y-100i dn250 耐磨矿浆电动闸阀产品特点

1、耐磨矿浆电动闸阀过流件采用耐磨性极强的陶瓷或合金材料。
2、双向双重自密封结构，特种橡胶密封材料，密封性能更可靠。
3、耐磨矿浆电动闸阀利用阀体特殊的结构自动清洗阀腔内沉积物，闸板不结垢。
4、耐磨矿浆闸阀驱动方式采用液动、电动、电液动、气动、手动、蜗轮蜗杆传动等方式，并且可通过PLC阀门控制柜实现对阀门的远程操作。

三、、z944y-100i dn250 耐磨矿浆电动闸阀性能参数

性能参数
压力等级		常温下降压力试验				适用温度 (℃)			适用介质
压力等级		壳体	左密封	左密封	低压密封	“G”型	“D”型	普通型	“抗硫”	“基本”
公称压力(MPa)	1.6	2.4	1.76	1.76	0.6	-29～250	-46～121	-29～121	含 H20和	石油
	2.5	3.75	2.75	2.75	0.6
	4	6	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级	150	3.1	2.3	2.3	0.6
磅级	300	5.52	7.6	5.52	0.6

四、z944y-100i dn250 耐磨矿浆电动闸阀产品零部件材质

部件材料
零件名称	零部件材料
零件名称	JB/T7298		API6D
阀门 /阀盖	WCB	WC6	A352-1CB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+ST1	ANSI410+ENP	ANSI 316+ENP
阀杆	2Cr13	2Cr13	A182-F6a	A182-F316S
阀座	25+PTFE	20CrMoV+ST1	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨		聚四氟乙烯 /PTFE+FPM
垫片	18-8/柔性石墨
螺栓	35	35CrM0	A193-B7M	A193-B8
适用温度	-29～250℃	-29-550℃	-46-350℃	-40-200℃
适用介质	水、油品、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸类

五、z944y-100i dn250 耐磨矿浆电动闸阀产品连接尺寸

外形尺寸
公称压力PN	DN	L	D	D1	D2	D0	f		H	H1	Z-φd
1.6MPa	50	178	160	125	100	250	3	16	584	80	4/18
	65	190	180	145	120	250	3	18	634	95	4/18
	80	203	195	160	135	250	3	20	688	100	8/18
	100	229	215	180	155	300	3	20	863	114	8/18
	125	254	245	210	185	350	3	22	940	132	8/18
	150	267	280	240	210	350	3	24	1030	150	8/23
	200	292	335	295	265	350	3	26	1277	168	12/23
	250	330	405	355	320	400	3	30	1491	203	12/25
	300	356	460	410	375	450	4	30	1701	237	12/25
	350	381	520	470	435	500	4	34	1875	265	16-25
	400	406	580	525	485	305	4	36	2180	300	16-30
	450	432	640	585	545	305	4	40	2440	325	20-30
	500	457	705	650	608	305	4	44	2860	360	20-34
	600	508	840	770	718	305	5	48	3450	425	20-41
	700	610	910	840	788	305	5	50	3960	460	24-4l
	800	660	1020	950	898	305	5	52	4550	512	24-41
	900	711	1120	1050	998	250	5	54	5250	565	28-41
	1000	811	1255	1170	1110	250	5	56	5870	6
