产品名称:z945x-16Q DN300暗杆弹性座封法兰电动闸阀[ 2023-12-14 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、z945x-16Q DN300暗杆弹性座封法兰电动闸阀介绍

    上海湖泉阀门集团有限公司暗杆弹性座封闸阀是一种新型的阀门,具有结构简单、操作方便、密封性能好等特点。该阀门采用弹性座封结构,使得阀门在开启和关闭过程中能够...主要由阀体、闸板、阀盖、阀杆和驱动装置等组成,启闭时旋转手轮或驱动装置即可,本阀内外表面采用无毒粉体环氧树脂涂装,闸板内外采用橡胶...工作原理是通过杆杆和弹性座的配合来实现阀门的开闭。杆杆采用特殊的材料制成,具有抗腐蚀和耐磨损的特性。弹性座则使用橡胶或其他弹性材料制成,能够承受高压力和高温环境下的使用。它的密封性能非常良好。它的设计使得阀门能够完全关闭,从而有效防止介质泄漏。同时,弹性座能够自动调节阀门的密封性能,使其在不同温度和压力条件下都能够保持良好的密封效果。暗杆弹性座封闸阀还具有良好的控制性能。它的阀门开启和关闭操作非常灵活,能够迅速响应操作者的指令。同时,该阀门能够在高流量和高压力下工作,确保介质能够顺利通过。

    z945x-16Q DN300暗杆弹性座封法兰电动闸阀

    二、z945x-16Q DN300暗杆弹性座封法兰电动闸阀零部件

    序号

    零件名称

    材料名称

    1

    阀            体

    HT200

    QT450

    WCB

    2

    闸            板

    球墨铸铁外覆三元乙丙、NBR

    3

    内六角螺栓

    碳化处理

    碳化处理

    碳化处理

    4

    密    封    圈

    NBR

    NBR

    NBR

    5

    阀            盖

    HT200

    QT450

    WCB

    6

    阀            杆

    不锈钢

    不锈钢

    不锈钢

    7

    O形密封圈

    NBR

    NBR

    NBR

    8

    止  推 轴 承

    锡青铜

    锡青铜

    锡青铜

    9

    螺            栓

    不锈钢

    不锈钢

    不锈钢

    10

    压            盖

    球墨铸铁、铸钢

    11

    防    尘    罩

    NBR

    NBR

    NBR

    12

    手            轮

    铸铁

    铸铁

    铸铁


    三、z945x-16Q DN300暗杆弹性座封法兰电动闸阀性能参数

    公称压力PN(MPa)

    1.0

    1.6

    2.5

    壳体试验压力(MPa)

    1.5

    2.4

    3.75

    密封试验压力(MPa)

    1.1

    1.76

    2.75

    *进口压力(MPa)

    1.0

    1.6

    2.5

    法兰标准

    GB/T 17241.6、 GB/T 9113

    试验标准

    GB/T 13927 、AP1598

    适用介质

    水、油、气等

    工作温度

    0~80℃

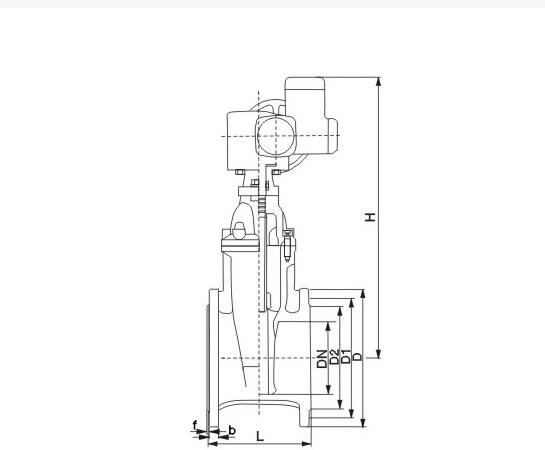

  • 公称压力

    PN(MPa)

    公称通径

    DN(mm)

    尺寸(mm)

    L

    Ha



    50

    178

    313

    65

    190

    332

    80

    203

    372

    100

    229

    424

    125

    254

    497

    150

    267

    562

    1.0-1.6

    200

    292

    680

    250

    330

    837

    300

    356

    948

    350

    381

    1010

    400

    406

    1220

    450

    432

    1280

    500

    457

    1480

    600

    508

    1665


  • z945x-16Q DN300暗杆弹性座封法兰电动闸阀
