产品名称:气动蝶阀阀体\D671X-10 DN150(阀杆为加长型)[ 2024-07-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、气动蝶阀阀体\D671X-10 DN150(阀杆为加长型)介绍

    上海湖泉阀门集团有限公司气动蝶阀由气动执行器、蝶阀、附件三部分组成,工作以压缩空气为动力,气缸为执行器,结合蝶阀做90度旋转运动,该阀一般作为管线截断使用,也可加作为简单调节使用。气动蝶阀主要分为气动调节蝶阀、气动对夹式蝶阀、气动法兰蝶阀、气动硬密封蝶阀等。该阀的特点是结构简单、低、适合大口径场合。具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动蝶阀既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。适用于排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

    二、气动蝶阀阀体\D671X-10 DN150(阀杆为加长型)优点

    1、具有越关越紧的密封功能,密封性能可靠。
    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
    3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
    4、蝶板采用框架结构,强度高,过流面积大,流阻小。
    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
    7、本阀结构独特,操作灵活,省力,方便。

    三、售后服务

    1、产品质保期为收货验货起12个月,实行”三包“服务(包退、包换、包修)。
    2、产品服务期内,可以咨询本公司工程师,提供对口服务,以便进一步提高产品质量。
    3、对用户的投诉问题,会快速作出反应,并安排售后。




  • 公称通径 DN40~1200mm
    公称压力 PN1.0、1.6MPa
    阀轴材质 碳钢、304/316/316L不锈钢
    阀体材质 球墨铸铁、 碳钢、不锈钢
    阀板材质 球墨铸铁、304/316/316L不锈钢 、尼龙
    阀座密封 EPDM、NBR、耐磨橡胶
    结构形式 中线型 、无销型
    温度 EPDM≤80℃;NBR≤68℃
    适用介质 水、空气、天然气
    特点 用途广、整体造价低、流量大、流阻小

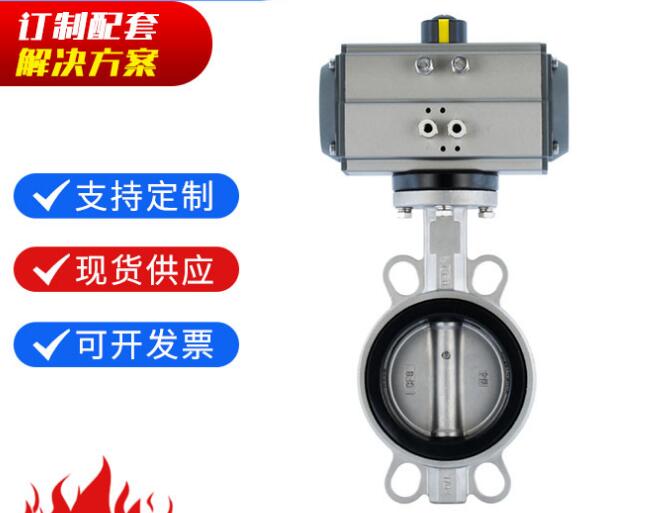

  • 气动蝶阀阀体D671X-10 DN150
