产品名称:上海湖泉d941x-16Q电动法兰蝶阀[ 2021-11-03 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、D941X电动软密封法兰蝶阀产品介绍

    上海湖泉阀门集团有限公司d941x-16Q电动法兰蝶阀设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式,根据蝶板不同位置的动作特点,从电动驱动控制上进行了全新的设计,采取改电动装置输入电流的频率,进而调整电动装置的转动速度和输出力矩,以达到控制蝶板开工关速度,实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用,该电动法兰蝶阀 具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。湖泉阀门d941x-16Q电动法兰蝶阀  广泛应用于石油、化工、水处理、造纸、供热、轻工等个各行业。

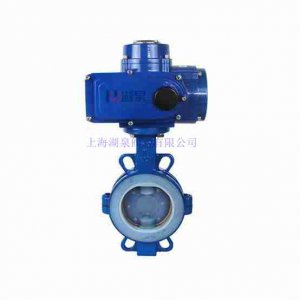

    d941x-16Q电动法兰蝶阀

    二、D941X电动软密封法兰蝶阀产品用途

    1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
    2、介质类型、温度、压力
    3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
    4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
    d941x-16Q电动法兰蝶阀

    三、D941X电动软密封法兰蝶阀 产品主要零部件材料

    零件名称 材料
    阀体 各种橡胶、聚四氟
    蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
    密封圈 球墨铸钢、铸钢、合金钢、不锈钢
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨

  • 公称通径 结构
    长度
    外形尺寸(参考值) 连接尺寸(标准值) 参考
    重量
    0.6MPa
    mm inch L H H0 A B D D1 D2 n-d
    50 2 108 63 306 180 200 140 110 88 4-14 13
    65 21/2 112 70 321 180 200 160 130 108 4-14 14
    80 3 114 83 346 180 200 190 150 124 4-18 15.5
    100 4 127 105 387 180 200 210 170 144 4-18 19.5
    125 5 140 115 411 180 200 240 200 174 8-18 25.5
    150 6 140 137 447 270 280 265 225 199 8-18 28.5
    200 8 152 164 572 270 280 320 280 254 8-18 48
    250 10 250 206 646 270 280 375 335 309 12-18 69
    300 12 270 230 738 380 420 440 395 363 12-22 91
    350 14 290 248 761 380 420 490 445 413 12-22 110
    400 16 310 289 877 450 470 540 495 463 16-22 140
    450 18 330 320 938 480 490 595 550 518 16-22 180
    500 20 350 343 993 480 490 645 600 568 20-22 215
    600 24 390 413 1131 480 490 755 705 667 20-26 290
    700 28 430 478 1476 640 660 860 810 772 24-26 560
    800 32 470 525 1533 640 660 975   878 24-30 910
    900 36 510 585 1655 750 860 1075 1020 978 24-30 1500
    1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1750
    1200 48 630 755 1995 850 900 1405 1340 1292 32-33 2180
    1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 2400
    1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 2870
    1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 3380
    2000 80 950 1250 3100 1100 980 2265 2180 2180 48-42 4010
