产品名称:j941h dn80智能型电动截止阀[ 2021-08-31 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品名称 电动法兰截止阀
    产品型号 J941H、J941Y、J941W
    公称通径 DN15-DN700
    压力范围 1.0MPa-16.0MPa
    阀体材质 铸钢、铬钼钢、不锈钢304/316/316L

    一、 j941h dn80智能型电动截止阀产品介绍

    上海湖泉阀门有限公司J941H法兰电动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。J941H法兰式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。

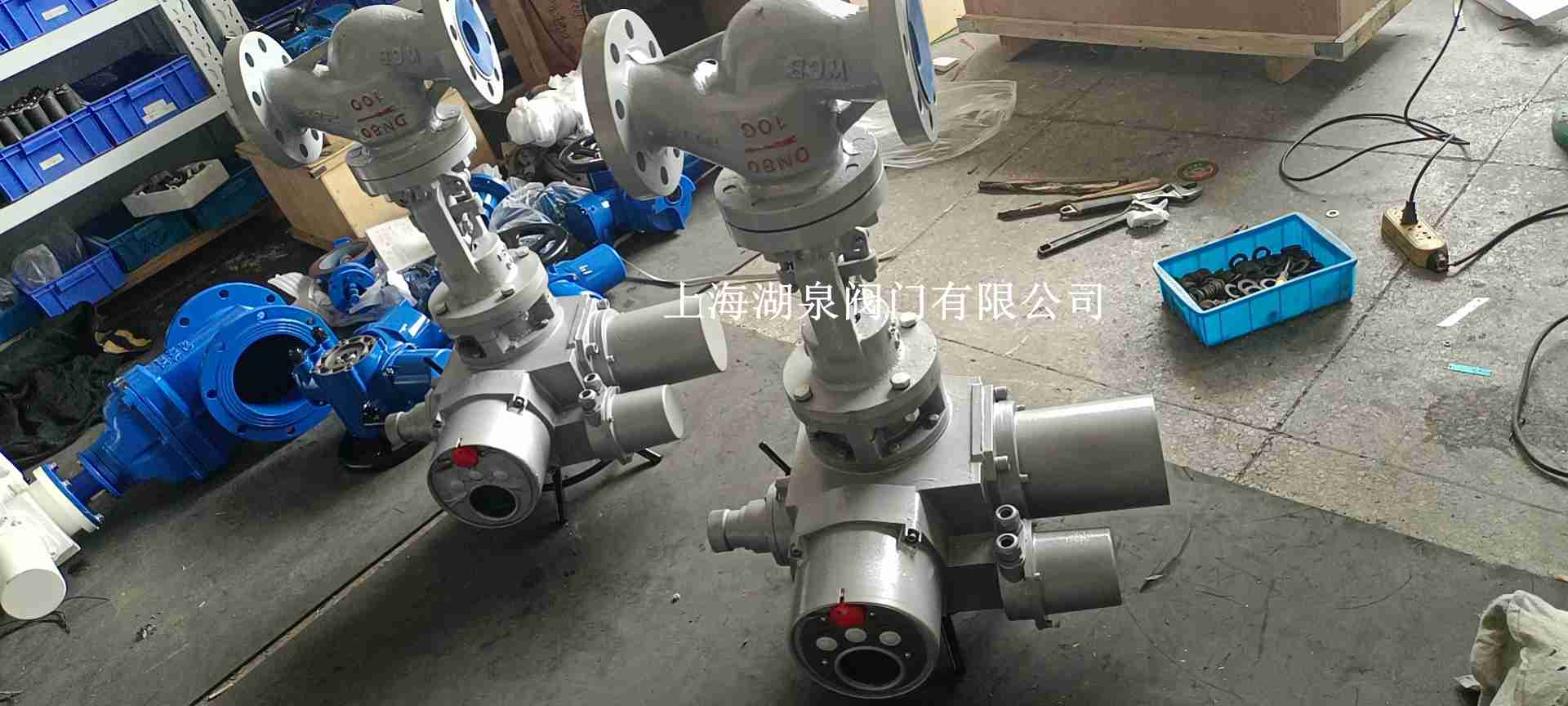

    j941h dn80智能型电动截止阀

    二、j941h dn80智能型电动截止阀产品应用规范

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标志 GB/T12220
    供货 JB/T7928

    三、j941h dn80智能型电动截止阀产品主要零部件

    阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
    (≤℃)
    WCB WCB+D507M0 D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
    Stellite12
    Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
    ZGlCrl8Ni2M02Ti CF8M+
    Stellite12
    lCrl8Ni2M02Ti lCrl8Ni2M02Ti PTFE 磷酸类、
    碱类、混酸
    200
    ZG00Crl7Nil4M02 CF3M+
    Stellite12
    Stel1ite6 316L PTFE 磷酸类、
    尿素、甲铵液
    200
    ZGlCr5M0 ZGlCr5M0+
    Stellite12
    Stel1ite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550

  • 1.6-4.0MPa主要外形连接尺寸及重量
    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    标准值 参考值
    L D D1 n2 D6   f f1 Z-φd L1 H 重量(kg)
    1.6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
    65 290 180 145 120   22 3   8-φ18 590 690 65
    80 310 195 160 135   22 3   8-φ18 590 715 67
    100 350 230 190 160   24 3   8-φ23 590 770 73
    125 400 270 220 188   28 3   8-φ25 590 780 127
    150 480 300 250 218   30 3   8-φ25 810 810 215
    200 600 360 310 278   34 3   12-φ25 810 967 322
    250 622 425 370 332   36 3   12-φ30 830 1143 585
    300 698 485 430 390   40 4   16-φ30 830 1292 795
    4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
     6.4-16MPa主要外形连接尺寸及重量
    6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
    10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
    16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238
