产品名称:电动截止阀J941Y-16C DN100生产厂家[ 2022-08-16 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动截止阀J941Y-16C DN100生产厂家产品介绍

    上海湖泉阀门集团有限公司J941H电动截止阀由电动执行器和截止阀两部分组成。电动截止阀产品的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。该产品能适用于各种压力、温度及介质工况,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
    电动截止阀J941Y-16C DN100生产厂家

    二、电动截止阀J941Y-16C DN100生产厂家结构特点

    1、可采用配管法兰标准及法兰密封面型式,满足工程需要及用户要求。
    2、可根据实际工况或用户要求合理选配,能适用于压力、温度及介质工况。
    3、选材,符合标准,结构合理,造型美。
    4、阀瓣、阀座密封面采用钴基硬合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用长。
    5、阀杆经调质及表面氮化处理,有好的抗腐蚀性和抗擦伤性。
    6、采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,方便快捷,不影响系统运行。
    7、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。

    三、电动截止阀J941Y-16C DN100生产厂家主要零件材料及主要用途

    阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
    Stellite12
    Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
    ZGlCrl8Ni2Mo2Ti CF8M+
    Stellite12
    lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
    碱类、混酸
    200
    ZG00Crl7Nil4M02 CF3M+
    Stellite12
    Stel1ite6 316L PTFE 磷酸类、
    尿素、甲铵液
    200
    ZGlCr5MO ZGlCr5MO+
    Stellite12
    Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

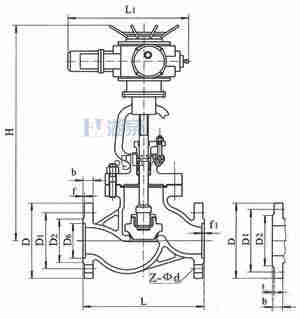

  • 四、电动截止阀J941Y-16C DN100生产厂家规格尺寸

    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    标准值 参考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 重量(kg)
    1.6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785

  • 电动截止阀
