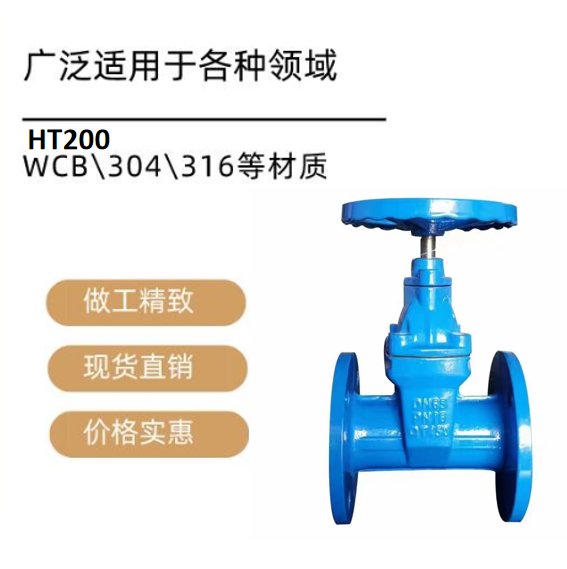

产品名称：硫酸厂闸阀Z41W-10RL DN50材质316L[ 2024-07-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、硫酸厂闸阀Z41W-10RL DN50材质316L介绍

上海湖泉硫酸厂闸阀Z41W-10RL DN50材质316L作为闸阀的一种，所有用锻件材料加工而成的闸阀统称为锻钢闸阀，锻件材料有A105、F11、F5、304、304L、316、316L等。国内常说的锻钢闸阀通常指小口径的锻钢闸阀，口径范围：DN10~DN50；压力范围：***PN16~PN320、美标：Class150 ～2500，可采美标或***尺寸生产加工，厂家均有***供应。超出DN50口径的锻钢闸阀均需订做，国内需求较少。适用温度：锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质。在石油管道上应用较多。

二、硫酸厂闸阀Z41W-10RL DN50材质316L产品性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

三、硫酸厂闸阀Z41W-10RL DN50材质316L产品零部件材料

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z41T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z41W-10	灰铸铁	碳钢	灰铸铁	油浸石棉填料

Z41T-10、Z41W-10 型铸铁楔式闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
