产品名称:固定式电动球阀厂家Q947F-16C dn400[ 2022-08-22 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、固定式电动球阀厂家Q947F-16C dn400产品介绍

    上海湖泉阀门集团有限公司Q947F-16C dn400固定式电动球阀是由固定球阀、支架、电动执行机构和附加设施等部件通过螺栓螺母连接起来,经过安装调试后成为电动固定 球阀。其使用电能作为动力来接通电动执行机构驱动阀门,实现阀的开关、调节动作。适用于长输管线和通常工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特别考虑,适用于各种腐蚀性和非腐蚀性介质。它与起浮球阀比较,作业时,阀前流体压力在球体上发生的作用力全部传递给轴承,不会使球体向阀座移动,因此阀座不会接受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封功能安稳、运用寿命长,适用于高压、大口径场合。领先的绷簧预阀座组件,具有自紧特性,实现上游密封。

    固定式电动球阀厂家Q947F-16C dn400

    二、固定式电动球阀厂家Q947F-16C dn400产品特点

    1、采用固定球设计,磨擦系数小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作轻便。
    2、采用全通径或缩径设计,流通阻力小。
    3、采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
    4、每个球阀都有两个可动密封座,两个方向也能密封,因而安装时不须考虑介质的流向。
    5、在阀杆与阀体及阀杆与球体之间设置导电弹簧,制止静电打火点燃易燃介质。
    6、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

    三、固定式电动球阀厂家Q947F-16C dn400产品技术参数

    产品型号 Q47F-16C
    -420
    Q47F-16P
    -420P
    Q47F-16R
    -420R
    Q47Y-16C
    -420
    Q47Y-16P
    -420P
    Q47Y-16R
    -420R
    Q47F-150LbC
    -2500Lb
    Q47F-150LbP
    -2500LbP
    Q47F-150LbR
    -2500LbR
    Q47Y-150LbC
    -2500Lb
    Q47Y-150LbP
    -2500LbP
    Q47Y-150LbR
    -2500LbR
    阀体/阀盖 A105 F304 F316 A105 F304 F316
    球体 A105+ENP F304 F316 2Cr13氮化 F304氮化 F316氮化
    阀杆/固定轴 1Cr13 304 316 1Cr13 304 316
    密封圈 PTFE/RPTFE/PPL/尼龙 石墨 石墨 石墨
    阀座 1Cr13 F304 F316 1Cr13+STL F304+STL F316+STL
    填料 石墨 Q947H防爆电动固定式球阀

    石墨 石墨 石墨 石墨
    适用介质 水、油、蒸汽等 酸碱等腐蚀性介质 含固体颗粒或高温介质
    适用温度 -29-200℃ -29-425℃ -29-600℃
    蜗轮锻钢固定球阀 Q后插入“3”表示,示例:Q347F-16C Q后插入“3”表示,示例:Q347Y-16C
    气动锻钢固定球阀 Q后插入“6”表示,示例:Q647F-64C Q后插入“6”表示,示例:Q647Y-25C
    电动锻钢固定球阀 Q后插入“9”表示,示例:Q947F-16P Q后插入“9”表示,示例:Q947Y-16P

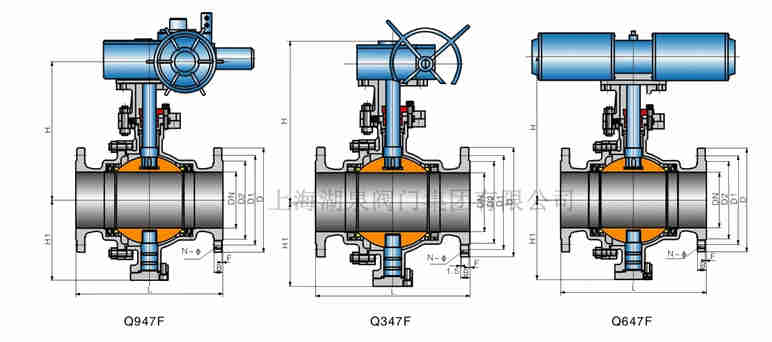

  • 公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
    d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489
    L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914
    H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580
    手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840
    E - - - - - - - - - 116 116 171 171 257 257 257
    F - - - - - - - - - 350 350 400 420 400 420 400
    W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800
    Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600
    电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940
    L1 - - - - - - - - 235 235 235 259 400 400 - 410
    气动 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538
    L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360

    公称压力 公称
           通径
    L H(mm) 重量(kg)
    mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967
    1.6
    2.5
    100 305 178   416 470 55   90 110 80   85 105
    125 381 252   542 520 80   120 145 75   115 140
    150 403   205 572 538   140 170 205   125 155 190
    200 502   398 736 580   220 250 275   200 230 255
    250 568   495 890 637   365 310 335   340 295 310
    300 648   580 910 684   530 485 475   500 455 445
    350 762   625 1020 796   740 600 600   695 555 545
    400 838   720 1080 842   900 955 895   845 900 840
    450 914   770 1120 874   1170 1250 1105   1105 1195 1045
    500 991   840 1150 904   1340 1550 1360   1270 1480 1290
    600 1143   1050 1210 1120   1580 1740 1495   1480 1680 1405
    700 1245   110 1300 1218   1885 2000 1850   1785 1900 1750
    800 1397   1150 1460 1328   2190 2310 2050   2070 2200 1930

  • 固定式电动球阀厂家
