产品名称：Z962Y p54 100v电动电站高温高压焊接闸阀[ 2024-03-13 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

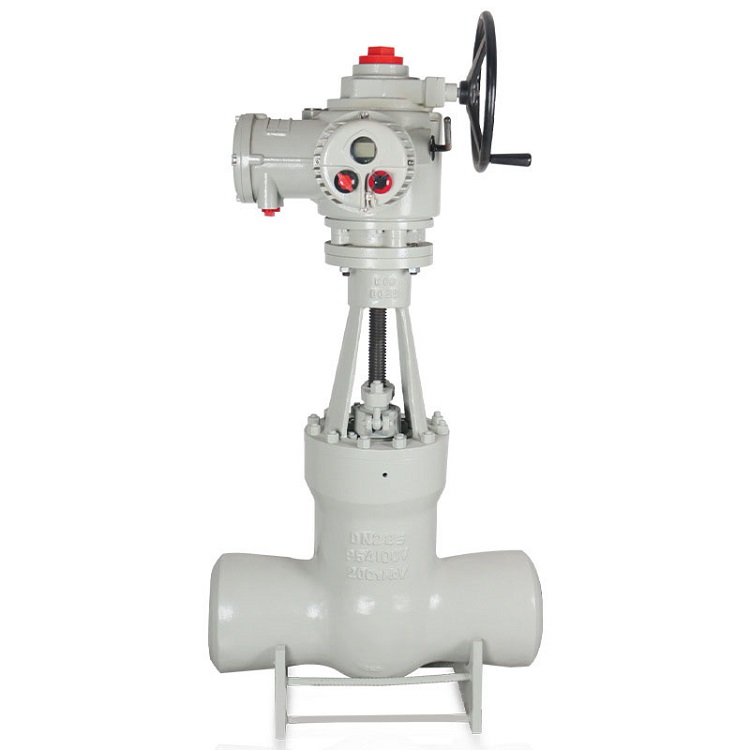

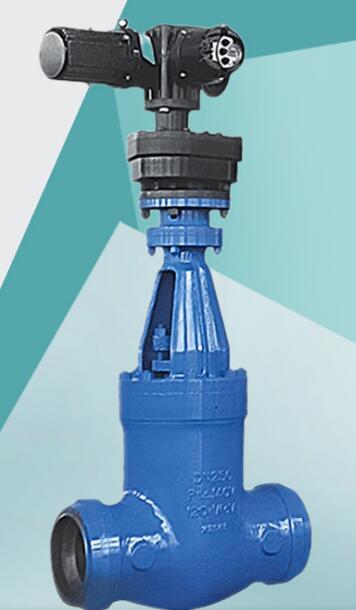

一、Z962Y p54 100v电动电站高温高压焊接闸阀产品概述

上海湖泉阀门集团有限公司Z960Y、Z961Y、Z962Y高温高压电站闸阀其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。该产品适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

二、Z962Y p54 100v电动电站高温高压焊接闸阀产品特点

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

三、Z962Y p54 100v电动电站高温高压焊接闸阀主要零件的材料说明

零件名称	材料牌号
阀体	A216WCB	A217WC1	A217WC6	A217WC9
闸板	A216WCB	A217WC1	A217WC6	A217WC9
阀座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
阀杆	1Cr17Ni2	1Cr17Ni2	20Cr1Mo1V1A	20Cr1MoVA
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀盖	WCB	WC1	WC6	WC9
填料	增强柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封环	S软钢(增强柔性石墨)		S软钢	F软钢
空杆螺母	45(ZCuZn25A16Fe3Mn3)
适用温度	≤425℃	≤450℃	≤540℃	≤570℃

四、主要尺寸及重量

型号	公称通径 DN （ mm ）	主要尺寸（ mm ）			重量（ kg ）
型号	公称通径 DN （ mm ）	L	D1	D2	重量（ kg ）
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V	150	650	164	200	420
	175	750	186	223	526
	200	800	200	262	550
	225	850	233	282	595
	250	950	275	325	1210
	300	1200	312	380	2100
Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V	150	700	150	200	420
	175	750	175	223	530
	200	800	200	262	560
	225	850	220	282	600
	250	950	265	325	1220
	300	1194	305	380	2120
Z960Y-320 Z960Y-P57170V	150	700	150	200	615
	175	750	170	225	680
	200	800	200	262	695
	225	850	207	283	700
	250	950	250	325	1460
	300	1245	265	377	2650
