产品名称：矿用电动球阀隔爆型[ 2021-09-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

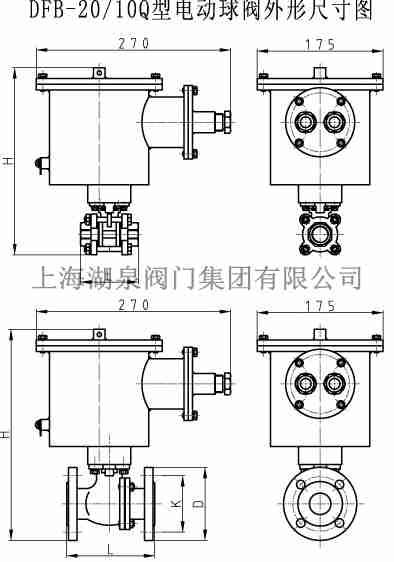

规格尺寸
结构图片

一、矿用电动球阀隔爆型产品详细介绍
上海湖泉阀门集团有限公司生产的隔爆型电动矿用球阀是一种由球体旋转而开闭水路的矿用隔爆电动球阀，应用于煤矿井下泵房自动化系统、以及各类矿用自动喷雾降尘控制装置配套。阀体等与水接触部分部件为不锈钢，可满足煤矿井下各种类型水质使用，选用直流电机驱动高比率减速箱，具有扭矩大，通径大、阻力损失小、使用寿命长不堵塞等特点。水压适应于0.2Mpa~9Mpa，其扭矩大、供水压力、供水通径大、水质影响小，工作过程通电时间短。球阀壳体设计为隔爆型，增加了在煤矿环境使用中的安全性能。主要适用于煤矿井下具有瓦斯、煤尘爆炸危险及水质差、水压范围广的自动化防尘、防灭火自动控制喷雾，作水路自动控制开关。该电动球阀可单独使用也可与其他监控系统关联配套使用。电动球阀是一种由球体旋转而开闭水路的新型电动阀门，其适应的供水压力范围广，不受泥沙、污水影响，供水通径大，工作过程中通电时间短、工作稳定可靠，是一种用途广、使用寿命长、输水能力高、抗干扰能力强的理想的水控制阀门。适用于煤矿井下泵房、洒水防尘、防火、灭火装置中水路自动控制及风门等气体管路的自动控制。
DFH-20/7,DFH20/7，DFB20/7矿用本质安全型电动球阀，DFB-20/7矿用电动球阀，DFH-20/7电动球阀DFH20/7矿用隔爆型电动球阀通用型号:DFB7/20, DFB20/7,DFH20/7,DFB-20/7,DFH-20/7,DFB-20/7Y,DFH10/7,DFH12/7,DFH-5/4,DFH20/5, DFH10-7, DFH20/64, DFH-15/7, DFH-20/10, DFH20/7/0.8, DFH-15/8, DFH8/7, DFH20, DFH20-10, DFB8/15, DFB15/12Q, DFJ15/12, KFB-6/7, DFB8/8, DFB-32/10, DFB25/7, DFB4.8/10, DFB-20/10Q, KFB-6/7, DFB15/8, DFB8/20, DFB-6/7, DFB10/25,DFB20/10.0, DFB20/10, DFB-15/7, DFB10/2Q, DFB-20/8Q, DFB20/5, DFB25/10, DFB-15/2, DFB-25/7, DFB20-10适用于具有煤尘性气体的场合，配合ZP-127Z矿用自动洒水降尘装置主控箱降低巷道煤尘、灰尘、等浓度起到fang火、灭火作用,DFB20/7矿用电动球阀DFB-20/7，DFH20/7矿用电动球阀DFB20/7矿用隔爆型电动球阀DFB20/7矿用隔爆兼本安型电动球阀，矿用电动球阀，电动球阀DFH20/7矿用本质安，全型电动球阀，DFB20/7，DFB20/7矿用隔爆型电动球阀DFB20/7， DFH20/7，DFB-20/7，DFH-20/7,

二、矿用电动球阀隔爆型产品技术参数
型号： DFB
防爆标志： ExdⅠ
输入电压: 24V DC.
工作电流: ≤70mA DC.
矿用电动球阀隔爆型水压适应范围 : 0.2MPa～9.0MPa
水温适应范围 : 0～60℃
矿用电动球阀隔爆型开启速度 : 6s～12s
球阀开启通径 : 20mm
重量: 2.5kg

三、矿用电动球阀隔爆型产品产品特征
1、电源电压、控制电压等级多，可任意组合，以适应不同场合的需要；
2、功耗低、寿命长；
3、开闭迅速；
4、流量大、不易堵塞、不生锈（球阀材质为304不锈钢）
5、采用行星齿轮减速电机，扭矩大，噪音小；
6、球阀采用不锈钢材质。除了常用的螺纹接口方式的球阀外，还可以配法兰式接口的球阀，方便用户在不同的场合使用。

四、矿用电动球阀隔爆型产品技术参数
（1）工作电压：AC 127V （36V）；工作电流：≤0.3A；
（2）开启时间：≤ 15S；
（3）供水压力范围：0.2～7MPa；
（4）开启方式：常闭型，通电后，控制端子闭合，球阀延时打开；控制端子断开，球阀延时关闭；
（5）公称通径：20mm（或25mm）；
（6）带手动复位，防止断电时，球阀不能关闭；
（7）带有反馈接口，球阀完全打开或关闭时，均有无源开关量信号输出。

五、矿用电动球阀隔爆型产品使用环境
（a）海拔高度:<2000m;
（b）环境温度 5℃～+40℃；
（c）环境湿度 lt;95%（+25℃时）；
（d）介质温度：≤+６5℃；
（e）允许在具有甲烷爆炸性气体混合物的煤矿井下，周围空气中的甲烷、煤尘（硫化氢、二氧化碳）等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用；
（f）允许在无腐蚀金属和破坏绝缘介质的环境中使用；
（g）允许在无强烈颠簸和震动的地方使用；
（h）允许在无滴水和液体侵入的地方使用。

六、矿用电动球阀隔爆型产品安装使用
１、严格按产品铭牌标定的电压等级与公称压力值使用，安装使用地点应无剧烈震动和碰撞。
２、检查各紧固件是否松动，如松动则须紧固。
３、检查接线端子对外壳间的绝缘电阻，不得小于1.5兆欧。
４、将产品置于安全场所，检查其开闭动作是否灵敏、可靠。方法是反复通断电源以听到活动铁芯上下运动产生的“嗒、嗒”声为正常。
５、电磁阀接入介质管路中时，阀体箭头所示方向应与管路介质流通方向一致，且阀体需与地面尽量保持垂直，阀座接头处需有防漏密封措施。
６、电源引入线选用Φ10～Φ14的橡胶电缆，接线应牢固可靠，喇叭口的压紧螺母须拧紧，使密封圈、电缆线与进线口内壁不存在间隙，以保证防爆性能。
７、电磁阀应可靠接地。
