一、智能型电动调节球阀价格产品介绍

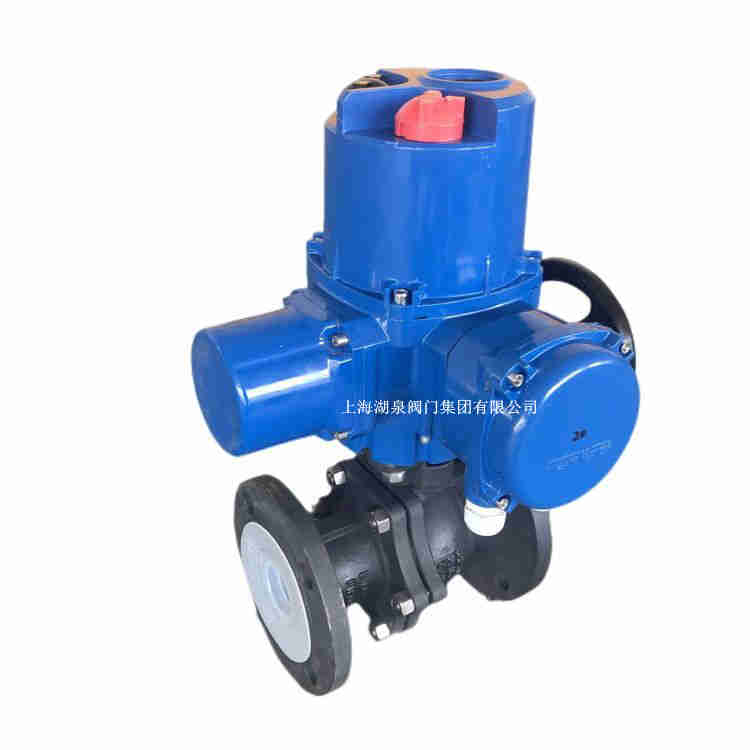

上海湖泉阀门集团有限公司智能型电动调节球阀采用一体化结构,与电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。上海湖泉智能型电动球阀执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行器或GTX、AL等气活塞式执行器。

二、智能型电动调节球阀价格产品功能

输出信号： 4～20mADC，负载电阻：≤500Ω

分辨率:高于1/200

死区：0.4～1.2%可调

信号隔离：输入信号,输出信号,电源三隔离

故障状态：可设定为0-100%全行程任意位置

工作温度：-10～55℃

相对湿度：≤90%（不凝结）

位置转换精度：±0.5%

绝缘电阻: ≥100MΩ(500VDC.)

绝缘强度: 2000VAC，1分钟（输入对输出对电源对地）

采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,

运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。

适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。

公称通径 DN10～300mm

公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)

泄漏量软密封:零泄漏硬密封:≤额定流量的10-5

执行机构可另配PSQ、UNIC、361RS等系列电子式电动执行机构

流量特性可调范围 DN15-80 DN100-300250:1 350:1基本误差 ±1% 死区 ≤1% 回差 ≤1%

适用温度密封面 PTFE≤150℃ RTFE≤180℃ PPL≤300℃硬密封≤450℃

三、智能型电动调节球阀价格产品技术技术参数

控制精度：0.1%-3.0%(通过U4参数可调) 可接电动执行器反馈信号：电位器500Ω-10KΩ 可接收外部控制信号（DC）：4-20mA(1-5V、0-10V、开关量等出厂前定制) 输入阻抗：250Ω；通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN（开）、STOP（停）、SHUT（闭）可选：①可控硅输出（AC，600V，25A）②继电器输出（AC，250V，10A）◆定货时指明输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω 环境温度：0-70℃，湿度：35-85% 有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制，可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）

阀体

阀体形式直通铸造球阀

公称通径 DN15～300mm

公称压力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K

法兰标准 JIS、ANSI、GB、JB、HG等

连接形式法兰式、螺纹式

阀盖形式一体式

压盖型式压盖压紧式

密封填料 V型聚四氟乙烯填料、柔性石墨填料等

阀内件

阀芯形式 O型球体阀芯

流量特性近似快开型

执行机构

执行器型号 DSR、3810R、DZW、HQ、PSQ

主要技术参数电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC

防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

四、智能型电动调节球阀价格产品规格尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构型号而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
