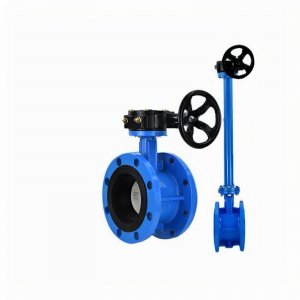

产品名称：蝶阀D941X-10 DN400带执行机构（生产厂家）[ 2024-11-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、蝶阀D941X-10 DN400带执行机构介绍

上海湖泉阀门集团有限公司D941X-10电动法兰蝶阀‌是一种高性能的电动蝶阀，适用于多种工业领域，包括食品、医药、化工、石油、电力、冶金、城建、轻纺和造纸等。其DN400型号特别适用于大流量调节和介质截流，具有以下主要特点和功能： ‌性能优越‌：D941X-10电动法兰蝶阀具有体积小、重量轻、接线简单、方便移动和维护等特点。其电子部分采用进口原件，性能稳定，机械部分加工精细，耐磨，带有多重保护装置，以防止操作不当或过载造成的损坏‌。 ‌智能控制‌：该阀门的智能一体化装置支持信号输入输出，可以进行比例调节控制和定位，无需人工控制，控制精度高、反应速度快。它支持4-20mA DC输入输出信号，适用于各种工业自动化控制系统‌。 ‌多种电源选项‌：D941X-10电动法兰蝶阀提供多种电源选项，包括AC220V、DC220V、DC24V和AC110V等，适应不同的使用环境‌1。 ‌操作灵活‌：该阀门可以通过电动执行器进行快关、慢关或慢开、快开等操作，适用于各种工况需求。其密封副材料多样，适用于不同介质，流量特性趋于线性，调节性能好‌。 ‌安装方便‌：D941X-10电动法兰蝶阀可以立式或卧式安装，操作扭矩小，省力轻巧。其密封副采用两道O型圈加一道真空带与管道法兰连接，达到良好的密封效果‌。 ‌保护装置‌：该阀门带有双重限位、过热保护和过载保护等安全装置，确保操作安全。全行程时间可选择15秒、30秒、45秒和60秒，适合不同的应用场景‌。 ‌应用场景‌：D941X-10电动法兰蝶阀广泛应用于给排水、气体管道的流量调节和介质截流，特别适用于需要精确控制和自动化操作的工业环境‌。综上所述，D941X-10电动法兰蝶阀以其优越的性能、智能控制和多种电源选项，成为工业自动化领域中的理想选择。

二、蝶阀D941X-10 DN400技术参数

公称压力	PN1.0、1.6、2.5MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三、蝶阀D941X-10 DN400执行机构技术参数

电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能

接尺寸：

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)												参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	51
65	2 1/2	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	62
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	73.5
100	4	127	110	498	325	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	87
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	98
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	102
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	150
250	10	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	170
300	12	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	220
350	14	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	350
400	16	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	430
450	18	222	307.5	1186	456	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	550
500	20	229	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	580
600	24	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	850
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	950
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1150
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1750
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	2100
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2580
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2990
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	3475
1800	72	870	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	4058
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4680
