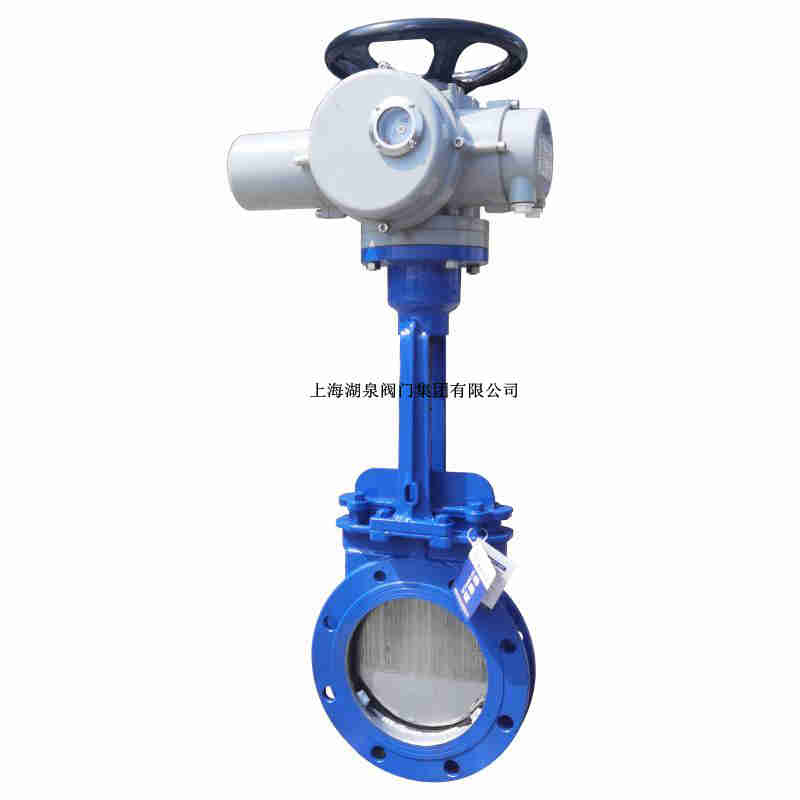

产品名称： dn800暗杆软密封电动闸阀[ 2023-03-07 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、 dn800暗杆软密封电动闸阀产品介绍
上海湖泉阀门集团有限公司电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。 产品性能参数 Z945X-10 型铸铁电动暗杆软密封闸阀主...软密封电动暗杆闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
二 、 dn800暗杆软密封电动闸阀 技术标准
执行标准 设计制造 结构长度 法兰面尺寸 试验-检验 GB/T12234-89 GB/T12221-89 JB79 GB/T9113 JB/T9092-99 GB/T13927-92 三 、 dn800暗杆软密封电动闸阀主要性能规范
型号 公称压力 (MPa) 试验压力 (MPa) 工作温度 使用介质 密封 强度 Z945H-10 1.0 1.1 1.5 ≤200 ℃ 水、蒸汽、油 Z945W-10 Z945T-10 ≤100 ℃ 油品、煤气 四 、 dn800暗杆软密封电动闸阀主要零件材料
1 阀体 灰铸铁、铸钢 2 闸板 碳钢+合金钢、灰铸铁、灰铸铁+黄铜 3 阀杆 碳钢、不锈钢、黄铜 4 垫片 四氟垫片、金属石墨垫片 5 大阀盖 灰铸铁、铸钢 6 小阀盖 灰铸铁、铸钢 7 填料 句四氟乙烯、柔性石墨、浸油石棉盘根 8 支架 灰铸铁、铸钢 9 电动执行器 壳体(HT200、WCB)
五 、 主要外形及连接尺寸
公称通径DN L H W D D1 D2 b 50 180 根据客户
所要求配
置电动执
行器而定160 125 100 20 65 195 180 145 120 20 80 210 195 160 135 22 100 230 215 180 155 22 125 255 245 210 185 24 150 280 280 240 210 24 200 330 335 295 265 26 250 380 390 350 320 28 300 420 440 400 368 28 350 450 500 460 428 30
