产品名称:Q644H-16C DN32 T型不锈钢气动法兰三通球阀[ 2024-07-25 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、Q644H-16C DN32 T型不锈钢气动法兰三通球阀介绍

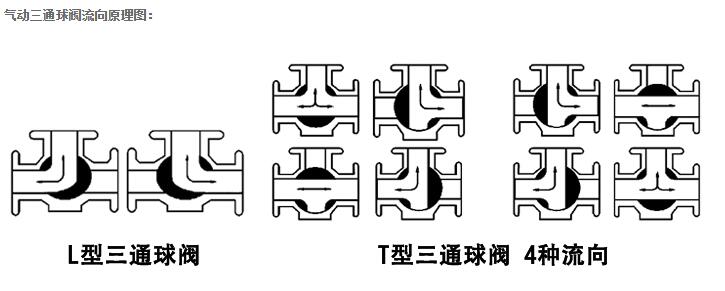

    上海湖泉气动三通球阀有气动L型三通球阀Q644F/H和气动T型三通球阀Q645F/H两种形式。L型三通球阀主要用于流向切换,介质从一路流入,从另外二路中的一路流出,或两路流入,控制其中一路流出。T型三通球阀可以用于合流与分流,一路流入,另外两路同时流出,或两路同时流入,合流为一路流出。或直通与角式流向切换。三通球阀转动90°即可换向,切换迅速。适用于远程操控,使用方便。

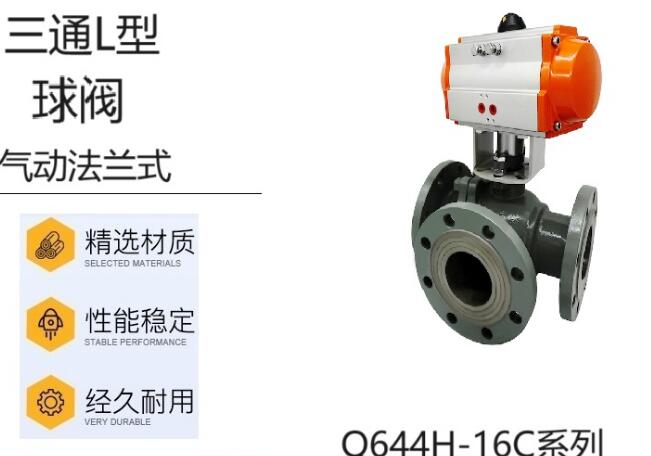

    Q644H-16C DN32 T型不锈钢气动法兰三通球阀

    二、 Q644H-16C DN32 T型不锈钢气动法兰三通球阀特点

    1、L型三通球阀主要用于切换流向。
    2、T型三通球阀可用于分流或合流,也可以用于流向切换。
    3、切换时间短,换向迅速。
    4、下装式阀杆,安全可靠。
    5、L型和T型更换球芯就可以互换。
    6、配装换向电磁阀,行程开关,方便远程控制。
    7、流体阻力小,全通径的球阀基本没有流阻。
    8、结构简单、体积小、重量轻。
  • 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    L 150 150 180 200 220 240 260 280 320 380 440 550
    L1 75 75 90 100 110 120 130 140 160 190 220 275
    H 根据所配执行机构而定
    D 95 105 115 140 150 165 185 200 220 250 285 340
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 46 56 65 76 84 99 118 132 156 184 211 266
    b 14 16 16 18 18 20 20 20 22 22 24 24
    A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
    ※注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询我司,表中尺寸为不带标准附件数据
