一、600x电动控制阀产品介绍

上海湖泉阀门600X电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。是一种以电磁阀为向导阀的水力操作式阀门。它常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管路系统，实现远程操作。该阀门体积小、重量轻、维修简单、使用方便．电磁阀可选用交流电220V，或直流电24V，可根据场合选用常开或常闭型均可。

二、600x电动控制阀工作原理

当阀门从阀前端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

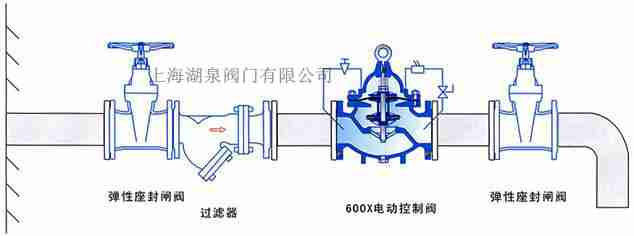

600x电动控制阀

三、600x电动控制阀技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	最高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

四、600x电动控制阀零部件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
电磁导阀	不锈钢
微型过滤器	不锈钢

公称通径DN	L	H	H1	A
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
