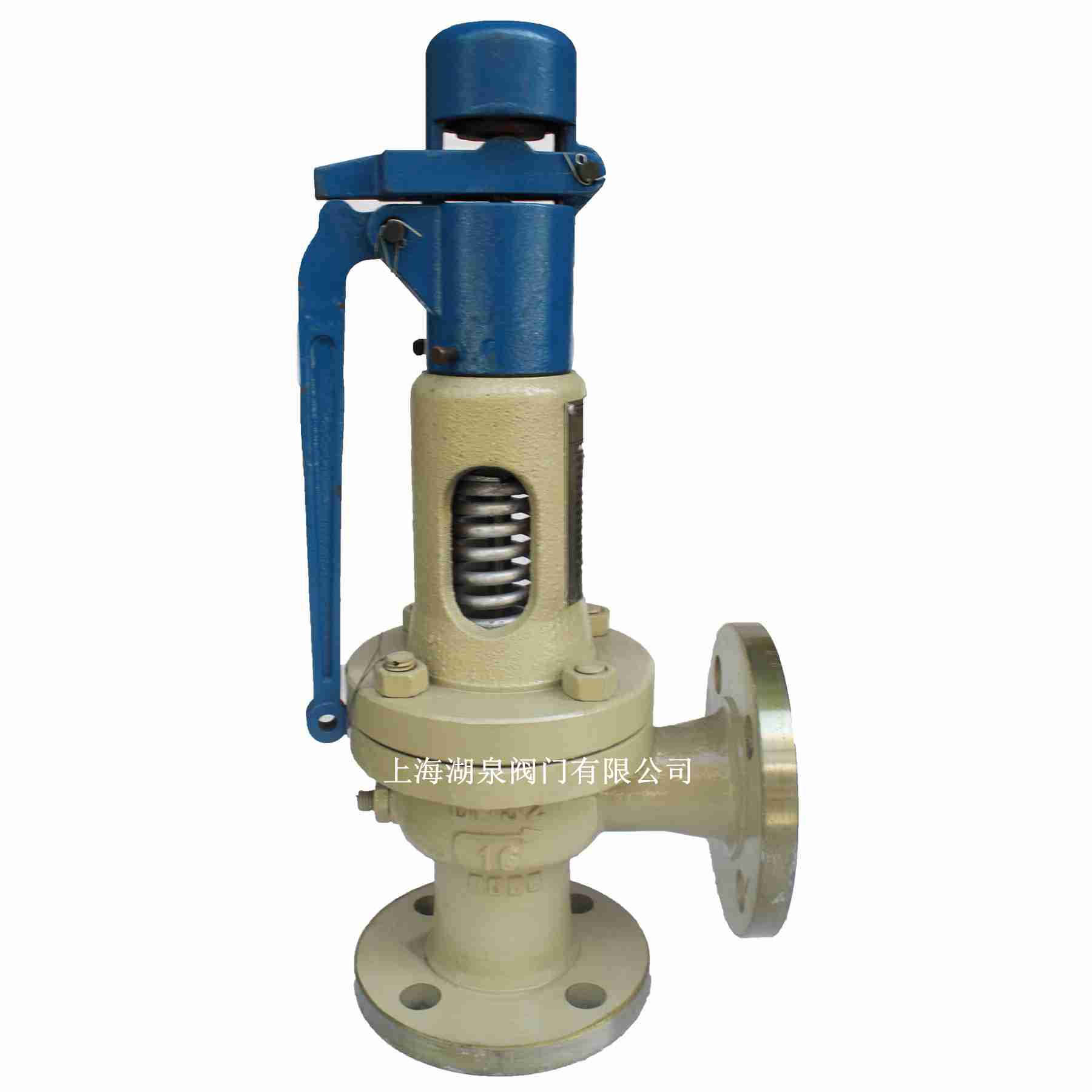

A42F-16C\/DN50，A42Y-16C\/DN40产品详细介绍

[ 2024-12-11 ]

‌A42Y-16C/DN40产品是一款全启式安全阀，适用于工作温度≤300℃的空气、石油气、液体等介质的设备和管路上，作为超压保护装置‌‌。

产品规格和性能参数

‌型号‌：A42Y-16C/DN40
‌连接方式‌：法兰连接
‌结构形式‌：全启式
‌阀座材质‌：硬质合金
‌公称压力‌：1.6兆帕（16 bar）
‌阀体材料‌：碳素钢
‌适用介质‌：空气、石油气、液体等
‌工作温度范围‌：≤300℃

应用场景

A42Y-16C/DN40安全阀广泛应用于各种工业设备和管道系统中，如锅炉、压力容器和化工装置等。其主要作用是在系统压力超过规定值时自动打开，将过高的压力迅速排放到大气中或指定的排放管道内，从而保护设备和管道免受损坏‌。

结构特点和工作原理

‌结构简单，密封性能好‌：采用弹簧全启式设计，开启压力准确，排放能力大，回座压差小，调整方便‌。
‌耐磨抗冲蚀‌：阀座密封面堆焊钴铬钨硬质合金，具有高硬度、耐磨性和抗冲蚀性，寿命长‌。
‌激光淬火技术‌：阀瓣密封面采用激光淬火技术，提高了硬度、耐磨性和抗冲蚀性‌。
‌背压调整套‌：通过背压调整套调整，可获得合适的回座压差，适应不同的工作压力需求‌。

主要零件材料：

NO.	零件名称	A42Y-C/KA42Y-C材料	A42Y-P/KA42Y-P材料	A42Y-R材料	DA42Y-P材料
1	阀座	2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni9Ti
2	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	LCB/ZG1Cr18Ni9Ti
3	调节圈	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
4	反冲盘	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
5	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
6	导向套	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450	ZG1Cr18Ni9Ti
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料	50CrVA
9	阀杆	2Cr13	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
10	调整螺杆	45	2Cr13	2Cr13

安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/20）～（1/40），全启式是（1/3）～（1/4）。此外，随着使用要求的不同，有封闭式和不封闭式。封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。
