电动蝶阀的厂家材质,尺寸规格表

[ 2021-12-15 ]
上海湖泉阀门集团有限公司电动蝶阀阀板材质有:球墨铸铁DI、碳钢WCB、不锈钢CF3/ CF3M/CF8/CF8M、铜合金C954,蝶阀的密封材质有九种:X1(天然食品胶);X2(海帕伦);X3(乙丙橡胶);X4(氯丁橡胶);X5(丁晴橡胶);X6(耐磨橡胶);X7(氟橡胶);X8(硅橡胶);X9(耐热乙丙橡胶)。是一种结构简单的调节阀,电动蝶阀可用于低压管道介质的开关控制的电动蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品介质等各种类型流体的流动。在管道上主要起切断和节流作用。电动蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
 电动蝶阀
上海湖泉电动蝶阀的厂家材质,尺寸规格表,电动蝶阀阀座是什么材质常用阀座材质及适用范围 1、EPDM(三元乙丙橡胶):有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。乙丙橡胶制品在120℃下可长期使用,在150- 200℃下可短暂或间歇使用。按密封面材质分类软密封密封副由非金属软质材料对非金属软质材料构成。密封副由金属硬质材料对非金属软质材料构成。金属硬密封电动蝶阀。密封副由金属硬质材料对金属硬质材料构成。按密封形式分类强制密封:弹性密封电动蝶阀。密封比压由电动阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。外加转矩密封电动蝶阀,密封比压由外加于阀门轴上的转矩产生。充压密封电动蝶阀:密封比压由阀座或阀板上的弹性密封元件充压产生。自动密封电动蝶阀:密封比压由介质压力自动产生。
 电动蝶阀的厂家

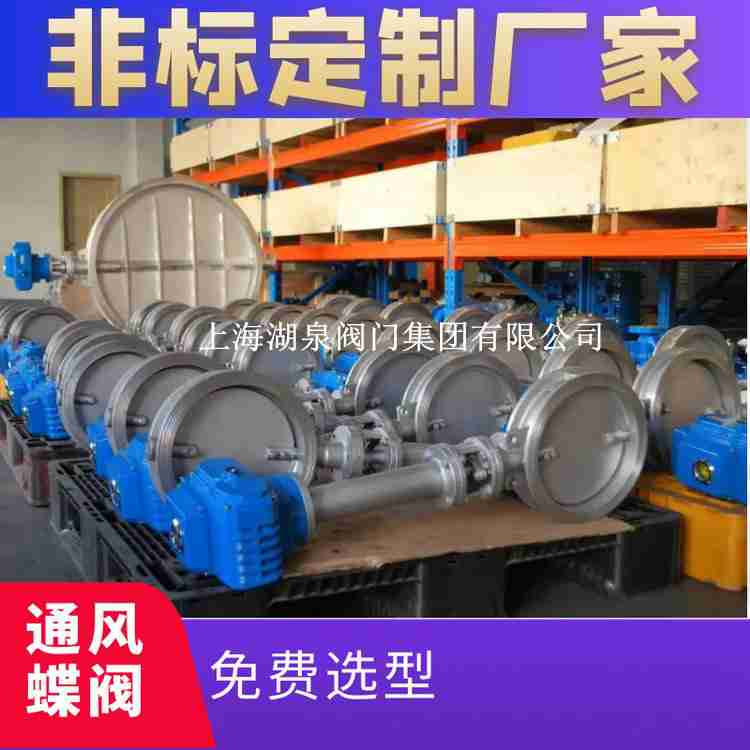

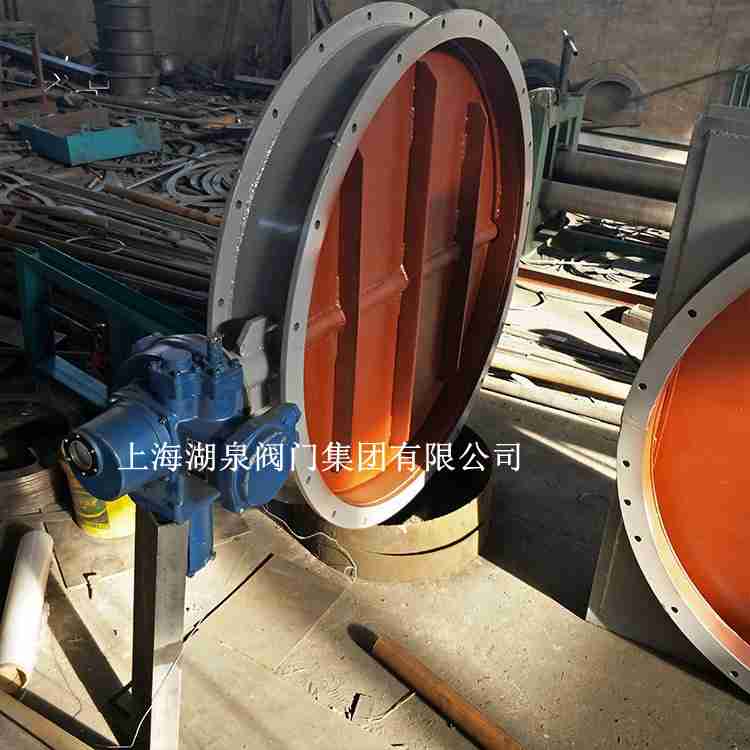

本公司生产的通风电动蝶阀根据不同的介质有多种材料可选,耐腐蚀性强,适用于口径比较大的管路。连接是由两端的法兰对夹而成,方便拆卸维修。上海湖泉通风电动蝶阀中线结构,控制方式分为开关型和调节型,通风电动蝶阀采用钢板卷弯后与两片法兰焊接设计而成,阀板边缘与壳本无接触,留有微小间隙。阀板关闭时没有摩擦,扭矩轻、结构简单、安装方便。主要用于化工、建材、电站等行业中通风系统。
电动蝶阀生产厂家
 电动蝶阀的厂家材质,尺寸规格表

L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
108 82.5 338 180 65 140 110 88 4~14 165 125 99 4~18 165 125 99 4~18
112 92.5 358 180 65 160 130 108 4~14 185 145 118 4~18 185 145 118 4~18
114 100 413 245 72 190 150 124 4~18 200 160 132 8~18 200 160 132 8~18
127 110 428 240 72 210 170 144 4~18 220 180 156 8~18 220 180 156 8~18
140 125 444 240 72 240 200 172 8~18 250 210 184 8~18 250 210 184 8~18
140 142.5 553 350 93 265 225 199 8~18 285 240 211 8~22 285 240 211 8~22
152 170 678 350 93 320 280 254 8~18 340 295 266 8~22 340 295 266 12~22
250 197.5 742 550 350 375 335 309 12~18 395 350 319 12~22 405 355 319 12~26
270 222.5 803 600 350 440 395 363 12~22 445 400 370 12~22 460 410 370 12~26

电动蝶阀的厂家材质,尺寸规格表技术参数
N L H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1103 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901

本文标题:电动蝶阀的厂家材质,尺寸规格表 本文地址:http://www.hqfmjt.com/tech-diefa/3383.html
