对夹式电动蝶阀d971-10/16 DN700规格型号尺寸

[ 2022-01-21 ]

上海湖泉阀门集团有限公司电动对夹式蝶阀/电动法兰蝶阀,DN50--DN700 单价/台湖泉阀门 D971X-16/700 D971X-16/700 0 现货 - + 气动对夹式蝶阀/电动对夹式蝶阀/电动法兰蝶阀,DN50--D...D971X-10P智能调节电动蝶阀概述: 电动蝶阀是以电动执行器与蝶阀的的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,... D971X-10P智能调节电动蝶阀概述: 电动蝶阀是以电动执行器与蝶阀的的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,...d971-16c DN700对夹式电动蝶阀产品概述该蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用,尤为适用自来水管路上作为调节流量设备...

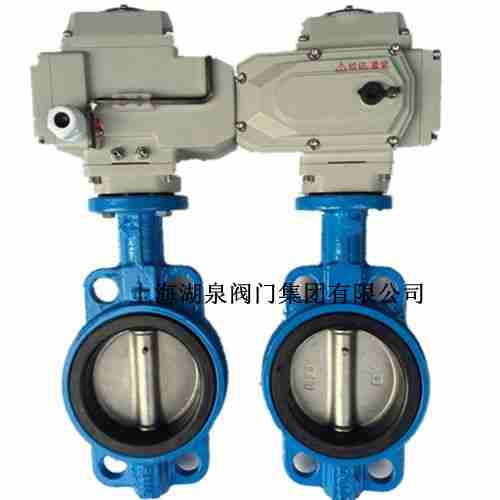

对夹式电动蝶阀d971-10/16 DN700

湖泉阀门厂家对夹式电动蝶阀安装尺寸图表通径 DN(mm) L D N-φD H2 H1 W1 W2 40 33 --- --- 48 210 138 76 50 42.6 125 4-Φ18 70 314 160 137 65 45.6 145 4-φ18...对夹式电动蝶阀D971X技术参数: 公称通径DN(mm)50～1600 公称压力PN(MPa)0.61.01.6 试验压力强度试验0.91.52.4 密封试验0.661.11.76 气密封试验0.60.60.6 适用温度≤150℃ 适用介质...D971X电动对夹式软密封蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速,并且还...

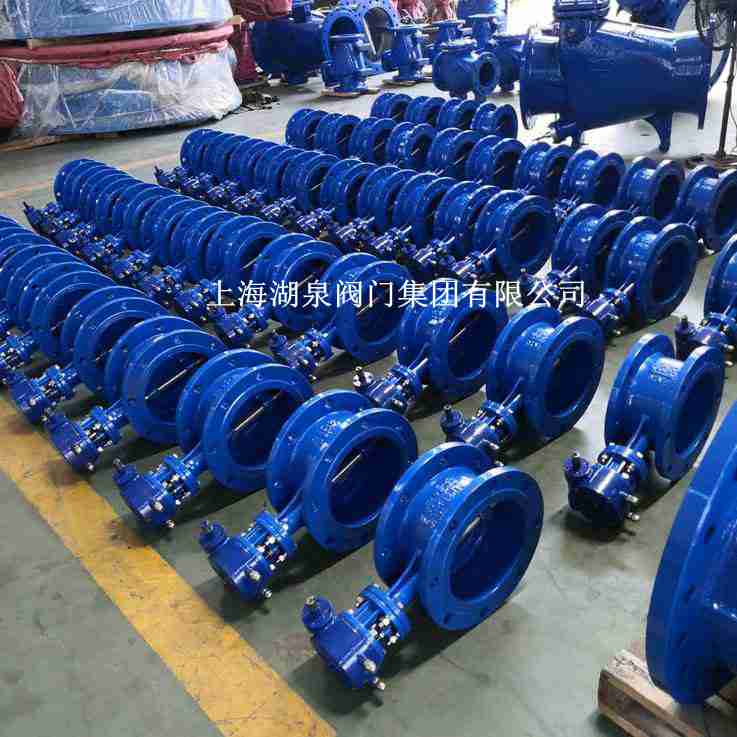

dn700电动蝶阀

可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。电动硬密封对夹蝶阀主要性能规范公称通径DN(mm)50-1200 公称压力PN(MPa) 1.0 1.6 公称压力PS(MPa) 强度试验 1.5 2...电动对夹式蝶阀/电动法兰蝶阀,带定位装置DN50--DN700 D971X-10/600图片、价格对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法...D971X-6/10/16 对夹式电动软密封蝶阀主要外形连接尺寸单位(mm): 0.6MPa DN L H HO A B DO 50 43 63 438 125 125 110 n-Фd 4-14 DO 125 1.0MPa n-Фd 4-18 DO 1...,是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质...电动蝶阀系列电动对夹式蝶阀阀门型号:D971X,D971F46,D973H 通径规格:DN50～DN1200 结构形式:中线式、三偏心阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316 公称压力:PN...
电动蝶阀厂家

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸上海湖泉对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈...电动蝶阀可用于闭式/开式水系统全系列蝶阀口径DN50… DN700 阀体承压达16 bar 一体化铸造的标准顶法兰,可以直接安装执行器外翻EPDM(乙丙橡胶)阀座能气密性阀板为球墨铸铁...工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所...电动对夹式蝶阀主要技术参数公称通经DN(mm)50～2000 公称压力PN(Mpa)0.61.01.62.5 密封试验(Mpa)0.661.11.762.75 强度试验(Mpa)0.91.52.43.75 适用温度碳钢:-29℃～425℃ 不锈钢:-4...
d971-10电动蝶阀

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸

主要尺寸				法兰尺寸
L	L2	H	H1	1.0MPa			1.6MPa			2.5MPa
L	L2	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	83	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	115	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	137	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	164	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	206	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	230	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	248	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	289	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	320	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	342	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	413	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	430	165	478	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	470	190	525	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸

公称通径DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Cv	110	180	232	368	656	1000	1760	3390	4730	6700	8900	10500	14800	20500	31000	43000	55600	70700
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470	550	640	710	770
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1	根据所配执行机构而定
A	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
