对夹式蝶阀和法兰式蝶阀的区别在哪呢

[ 2022-06-16 ]
对夹式蝶阀和法兰式蝶阀的区别在哪呢?“法兰式蝶阀在价钱上更贵,对夹式蝶阀较便宜一些,主要是在拆卸的时候,对夹式蝶阀拆卸的时候管道里的介质会流出,比较浪费;法兰式可以关闭,可以避免不必要的浪费。”法兰式蝶阀多了两片法兰,对夹式少了两片法兰,价格便宜一些,价格大概为法兰的2/3。法兰蝶阀比对夹式蝶阀的连接更可靠,对夹式蝶阀安装时不如法兰蝶阀方便,因为需要另外配法兰片,装不好还容易漏。
 对夹式蝶阀
对夹式蝶阀和法兰式蝶阀的区别,常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,对夹式蝶阀造价低,但是密封性能没有法兰式蝶阀的好。法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上,法兰式蝶阀造价较高,但是密封性能比对夹式蝶阀要好。对夹式蝶阀节省空间,配管位置紧张时宜尽量使用。使用过程中法兰式的在特殊情况下可以加盲板,对夹的就没招了。对夹式的配对法兰是对焊的,用承插焊的装不起来。对夹式蝶阀与法兰式蝶阀的最大区别是对夹式蝶阀省了一对法兰,因此造价较为便宜,但不利于检修等的拆装,在允许的场合下,优先选择对夹式蝶阀。做大口径时,法兰式蝶阀比对夹蝶阀更适合。

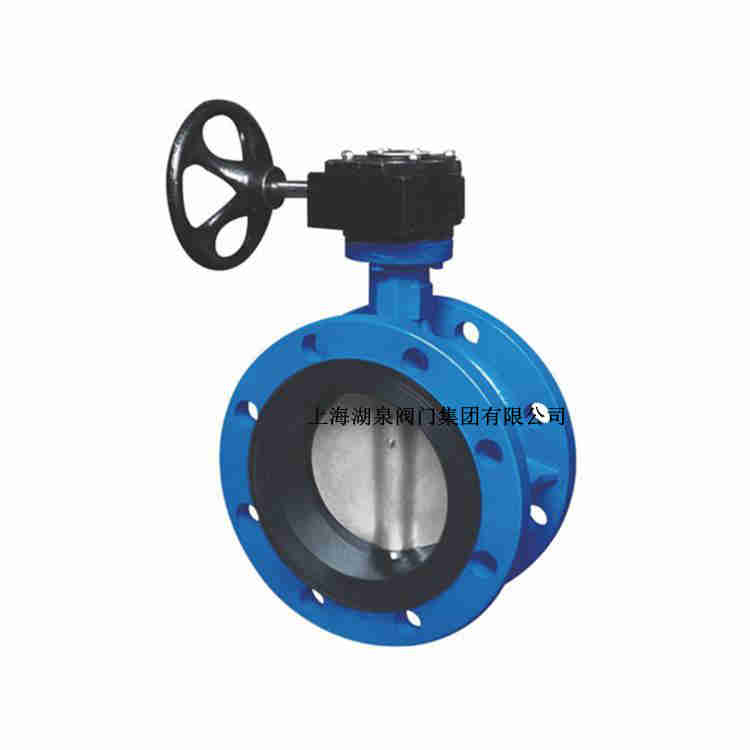

 法兰式蝶阀
对夹式蝶阀和法兰式蝶阀的区别法兰式蝶阀和对夹式蝶阀连接形式是不同的,并没有性能上的区别,但是设计上还是有些东西要注意的,比如说对夹式的阀门螺栓一般比较长,在高温的工况下,螺栓膨胀后有可能会导致泄露,所以高温工况下不适宜用于大管径。又比如对夹式蝶阀一般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在这样的问题,但是成本会比较高。对夹式蝶阀(阀门本身无法兰)是用双头螺栓将阀门连接在两管道法兰之间;对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。密封面耐磨损,使用寿命长。结构独特,操作灵活、省力、方便、不受介质压力的高、低影响。对夹式和法兰式配法兰的规格是一样的,只是对夹式蝶阀配的法兰螺栓比较长,长度为“2倍法兰厚+阀门厚+2个螺母厚”,对夹式阀门本身无法兰;只要拆开螺栓螺母,那么阀门两端的管道都不能正常工作了。法兰式配的螺栓比较短,长度为“2倍法兰厚+2个螺母厚”,即阀门本体法兰和管道上的法兰配对,由螺栓连接,螺母锁紧;当一端的法兰螺栓螺母被拆掉,并不影响另一端管道的正常运行。

对夹式蝶阀和法兰式蝶阀的区别法兰式蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性,从而使蝶阀的寿命得以提高。对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰式蝶阀:蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。密封件可更换,且密封可靠达到双向密封。对夹式蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
