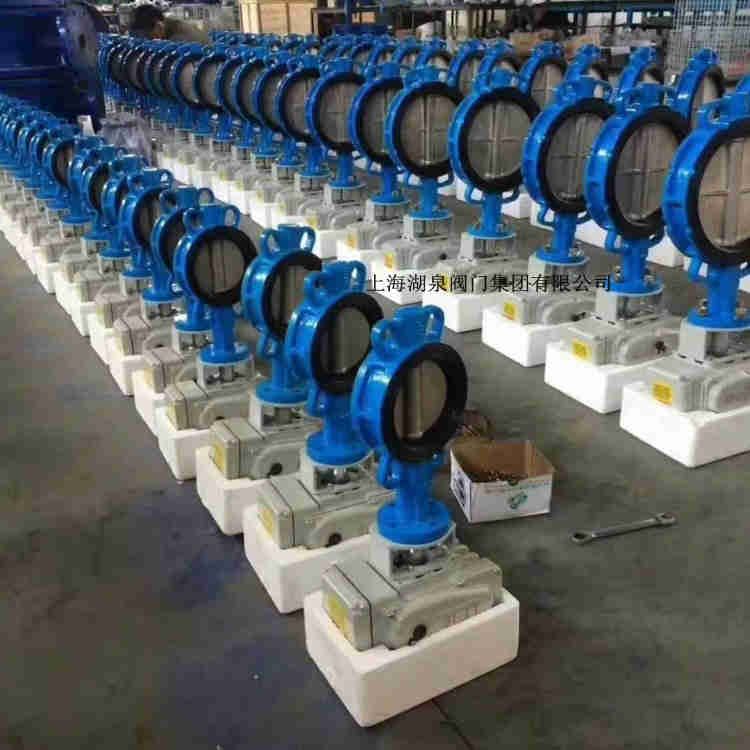

上海湖泉阀门集团有限公司电动蝶阀D971X-16/DN100型号规格及结构详细图解型号D971X-16P结构形式垂直板式 口径40-1200公称通径50 安装尺寸50规格40-1200 D971X-16P DN100 不锈钢304电动带阀位信号反馈软密封蝶阀 D971X电动对夹式软密... D971X-16 DN100电动软密封蝶阀产品概述 本公司的D971X电动软密封蝶阀是采用一体化结构,接入220VAC电源即可控制运转,也可以加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制... 用一体化结构，接入220VAC电源即可控制运转，也可以加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。它具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大等优点。

湖泉阀门D971X-16Q电动蝶阀在工业自动化控制领域中起到很大的作用。它属于电动阀门和电动调节蝶阀中的一个品种。它广泛用于纺织、电站、石油化工、供热制冷、冶金、轻工、环保等行业。D971X-16电动对夹式蝶阀 DN40 50 65 80 100 125 150 电动阀门—手机控制D971X-16电动对夹式蝶阀 DN40 50 65 80 100 125 150 电动阀门不锈钢 连接形式 法兰 结构形式 垂直板式 公称通径 10 3C阀门类别 工业 规格 DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN500电动蝶阀D971X-16 ... 型号 D971X-16Q-DN100 、电动蝶阀D971X-16Q产品明: 对夹式软密封电动蝶阀,结构紧凑,密封可靠,使用寿命长,广泛用于水厂、电厂、钢厂、造纸、化工等设备上。

电动蝶阀D971X-16/DN100型号规格及结构详细图解主要技术参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动


电动蝶阀D971X-16/DN100型号规格及结构详细图解主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

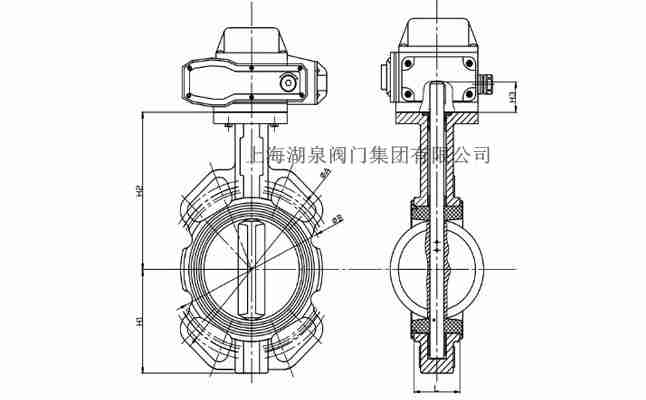

 电动蝶阀D971X-16/DN100型号规格及结构详细图解主要外形尺寸

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
