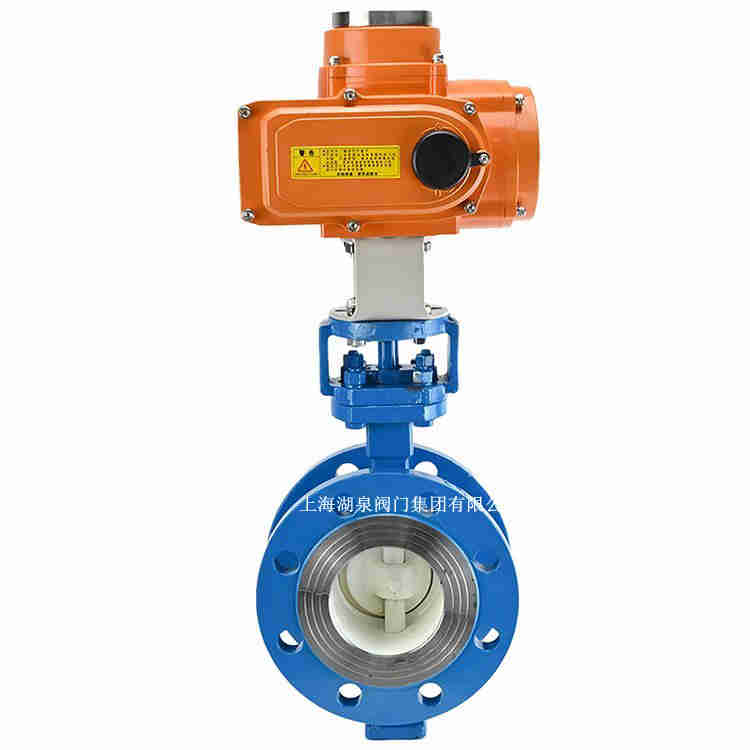

上海湖泉阀门集团有限公司电动蝶阀D943H-16C dn800产品特点和技术参数电动法兰蝶阀由角行程电动执行机构和直通铸造蝶...  D943H-16C电动蝶阀D943H-16C DN800高温型电动硬密封蝶阀概述 D943H电动法兰式硬密封蝶阀、电动法兰式蝶饭,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于各行业，上海湖泉阀门厂家D943H-16 DN800耐300℃高温开关型电动蝶阀采用三偏心设计结构。其蝶板安装中心与旋转中心设计有严谨的偏心距。当阀门开启10℃乃至全开时,蝶阀的阀座密封面与蝶板即处于无接触状态，电动蝶阀D943H-16C、D943W-16P详细说明:电动蝶阀D943H-16/25/40C概述，本产品广泛应用于火力发电厂、石油、化工、印染等行业。

湖泉阀门厂家D943H-16c按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。


阀芯转角		0~70°
作用形式		电开式或电闭式
流量特性		近似等百分比
允许压差(Mpa)		0.6
性能指标		基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压		AC220V、AC380V、DC24V
调节型	信号范围	0~10mA、4~20mA、1.5VDC
开关型	电信号	AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号

电动蝶阀D943H-16C dn800产品特点和技术参数

公称通径 DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考 重量Dt343H
				H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	长		H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000


1、客户对电动蝶阀D943H-16C dn800产品特点和技术参数有特殊要求，须在订货合同中提供以下说明：如结构长度、连接形式、公称直径、全通径、缩径、管道尺寸、接管尺寸、管道使用介质及温度、压力范围、实验、检验标准及其他要求
2、可根据客户特殊要求配置各类驱动装置（客户如有驱动装置提供厂家和型号）。
3、如由客户提供确定的电动蝶阀类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解*的条件下签订合同。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术阀门专家为您审核把关。
