电动蝶阀D941X—10Q DN700型号代表的是什么意思

[ 2023-03-30 ]

上海湖泉阀门集团有限公司给您解释电动蝶阀D941X—10Q DN700型号代表的是什么意思?9代表驱动装置是电动。4代表阀门与管道的连接方式是法兰连接。1有两种说法，第一种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，第二种说法是垂直板式（阀门全关时，蝶板和通道垂直）。X代表密封副至少有一种是橡胶，也有可能是阀体内衬胶，也有可能是蝶板上的密封圈是橡胶，10代表公称压力为PN10，也就是1.6兆帕，1.0Mpa。DN700：代表口径为700mm 。

电动蝶阀D941X—10Q DN700技术参数和性能：

电动执行器技术参数		D941X电动法兰式蝶阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0、1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	球墨铸铁、碳素钢、不锈钢
动作时间	15秒/30秒/60秒	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
环境温度	-30℃～+60℃	阀座密封	EPDM、NBR、耐磨橡胶
手动操作	附带手柄操作	结构形式	中线型、无销型
限位	电气、机械二重限位	温度	EPDM≤80℃；NBR≤68℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气
输入信号	0-10，1-5VDC / 4-20mA(智能型)	特点	用途广、整体造价低、流量大、流阻小

电动蝶阀D941X—10Q DN700订货说明：
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V 。
2、介质：类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型。
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号4-20mA，1-5V，0-10V 。

电动蝶阀D941X—10Q DN700主要尺寸：

公称通径		长度	外形尺寸 (参考值)				连接尺寸 (标准值)												重量（kg）
公称通径		长度	外形尺寸 (参考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	51
65	21/2	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	62
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	73.5
100	4	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	87
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	98
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	102
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	150
250	10	250	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	170
300	12	270	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	220
350	14	290	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	350
400	16	310	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	430
450	18	330	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	550
500	20	350	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	580
600	24	390	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	850
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	950
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1150
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1750
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	2100
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2580
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2990
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	3475
1800	72	870	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	4058
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4680

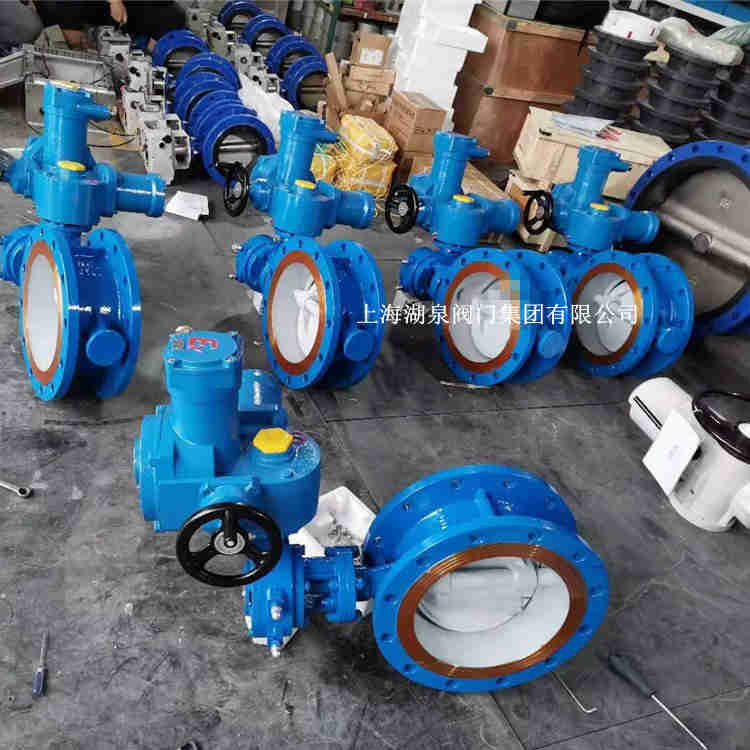

D941X—10Q DN700电动法兰式软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。它可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等优点。

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
