蝶阀种类及型号图片大全一看就懂了
[ 2023-10-09 ]
蝶阀种类及型号图片大全一看就懂了——蝶阀的种类有哪些呢?接下来就让我们一起来了解一下。蝶阀根据驱动方式可以分为:手柄蝶阀、蜗轮蝶阀、气动蝶阀、电动蝶阀等等,我们只介绍这四种常见的方式。 手柄蝶阀 低压管道,口径在DN200以内使用手柄蝶阀最划算,手柄蝶阀结构简单,从连接形式来说，蝶阀有对夹、法兰、卡箍、焊接这几种。对夹式蝶阀结构短，体积小巧被多用在过水管道上，不适合做大口径；法兰式蝶阀适用范围最广，口径小到...从驱动方式说，蝶阀有手动、气动、电动等。手动蝶阀成本适中，是很多用户的首选；气动蝶阀和电动蝶阀属于自动控制阀门，无需人工进行操作，运用空气或者电力...从材质方面来说，常见的蝶阀材质有铸铁、铸钢、不锈钢、铝合金等。铸铁蝶阀多用在常温常压的管道上，属于十分常规的蝶阀材质配置；铸钢蝶阀的成本要高...蝶阀的种类可以分为法兰蝶阀、对夹式蝶阀、衬胶蝶阀、衬氟蝶阀、通风蝶阀等等。蝶阀在安装之前要注意检查蝶阀各部分部件没有缺失,型号无误,安装时再看螺丝孔是否对正,确保管道内无...

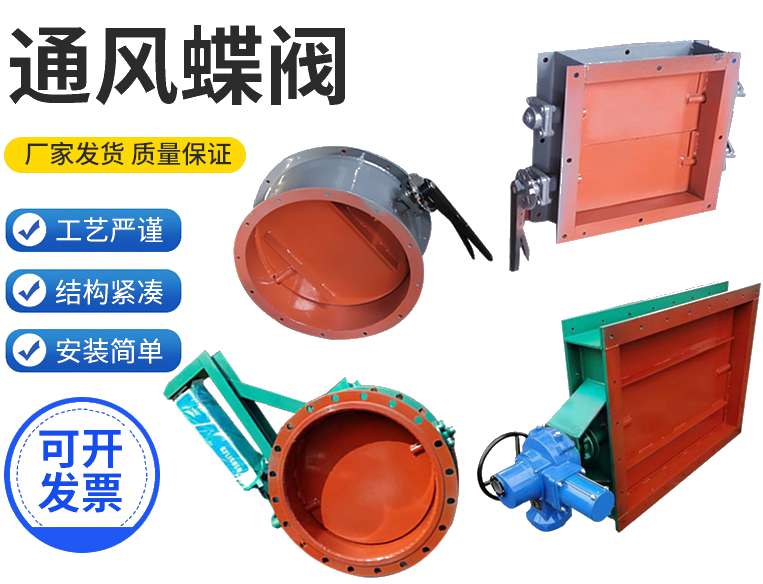

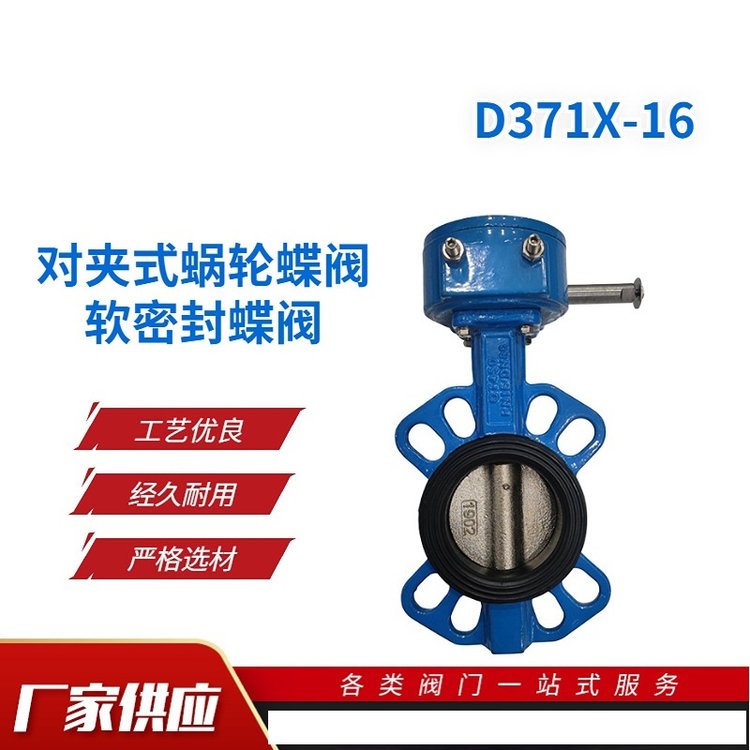

蝶阀型号类型较多,代表软密封蝶阀的对夹式有D71X、D371X、D671X、D971X,法兰式有D41X、D341X、D641X、D941X,其中X代表的是橡胶材质,遇到有腐蚀性介质的管道可以用F氟塑料代替。常见的蝶阀型号如下: 通风蝶阀型号:D341H、D341W 三偏心对夹硬密封蝶阀型号:D73H、D373H、D673H、D973H 中线法兰蝶阀型号:D41X、D341X、D641X、D941X 中线对夹蝶阀型号:D71X、D371X...蝶阀型号编制方法：如D343H-16C ①D ②3 ③4 ④3 ⑤H ⑥16 ⑦C ①D代表蝶阀大类 ②驱动方式：3表示蜗轮传动、6气动、9电动、7液控等；③连接方式：4法兰式、7对夹式、6对焊式等；中线蝶阀型号有:D71X、D371X、D671X、D971X、D41X、D341X、D641X、D941X等等; 双偏心蝶阀型号有:D342X、D642X、D942X等等; 三偏心蝶阀型号有:D73H、D373H、D343H、D343W、D343Y等等。常见的气动蝶阀型号有:D671X-16、D641X-16、D673H-16、D643H-16、D643W-16、D643Y-16、D671F-16、D641F-16等。
手动蝶阀：手柄式或蜗轮传动+蝶阀阀体，型号如D73H/D43H/D373H/D343H/D71X/D41X/D371X/D341X等，气动蝶阀：气动执行机构+蝶阀阀体，型号如D673H/D671X/D643H/D641X等，电动蝶阀：电动执行机构+蝶阀阀体，型号如D973H/D943H/D971X/D941等。
阀门类型代号，阀门的连接式代号，阀门的传动方式代号，阀体材料代号，阀座密封或衬里代号，根据不同代号，有不一样的表达方式。
阀门类型代号，阀门的连接式代号，阀门的传动方式代号，阀体材料代号，阀座密封或衬里代号，根据不同代号，有不一样的表达方式。
阀门的传动方式代号9、6、3分别表示：9、电动、6、气动、3、涡轮蜗杆
阀体材料代号Z、K、Q、T、C、P、R、V分别表示：
灰铸铁、可锻铸铁、球墨铸铁、铜及合金、碳钢、铬镍系不锈钢、铬镍钼系不锈钢、铬钼钒钢
阀座密封或衬里代号R、T、X、S、N、F、H、Y、J、M、W分别表示：
奥氏体不锈钢、铜合金、橡胶、塑料、尼龙塑料、氟塑料、Cr系不锈钢、硬质合金、衬胶、蒙乃尔合金、阀门本体材料
阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：
闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀
阀门的连接式代号1、2、4、6、7分别表示：
1、内螺纹、2、外螺纹、4、法兰、6、焊接、7、对夹
