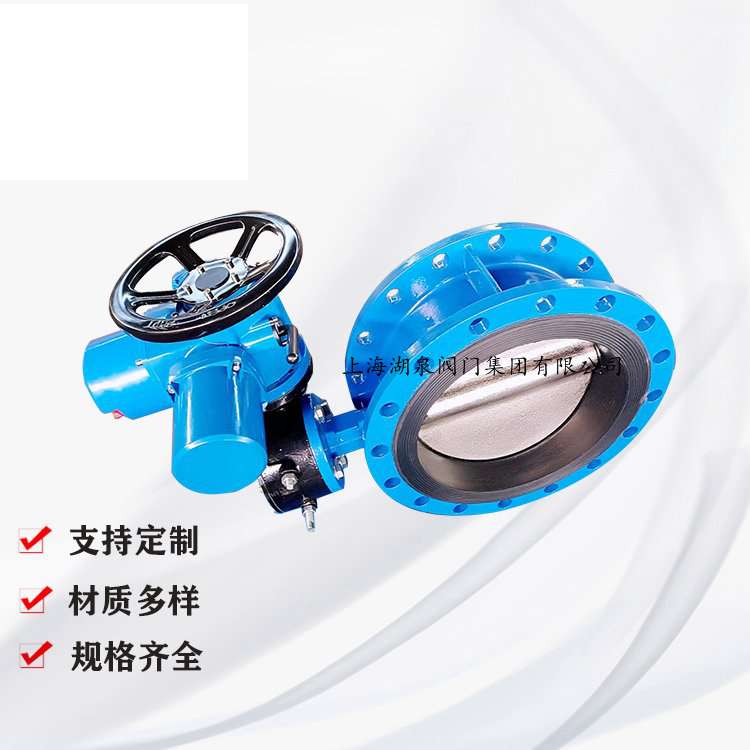

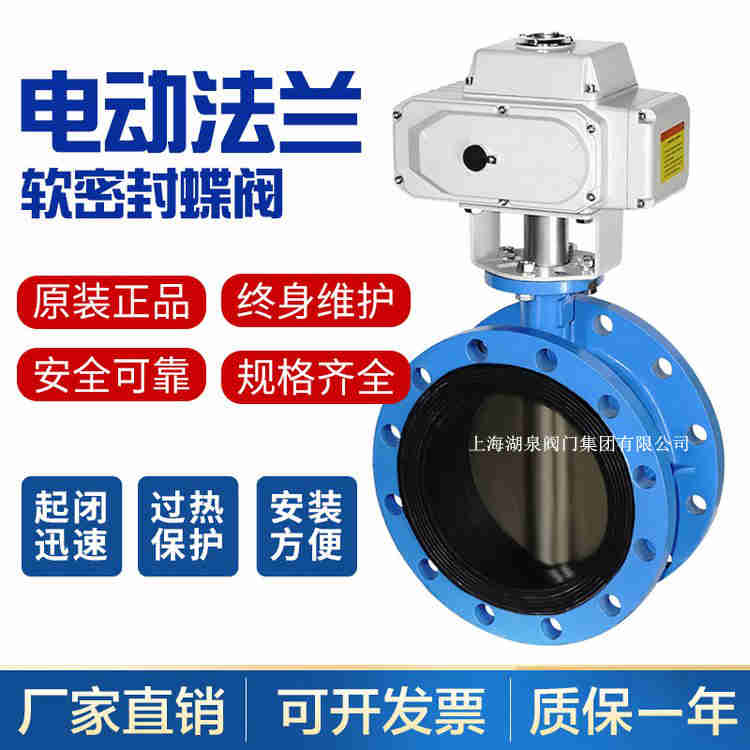

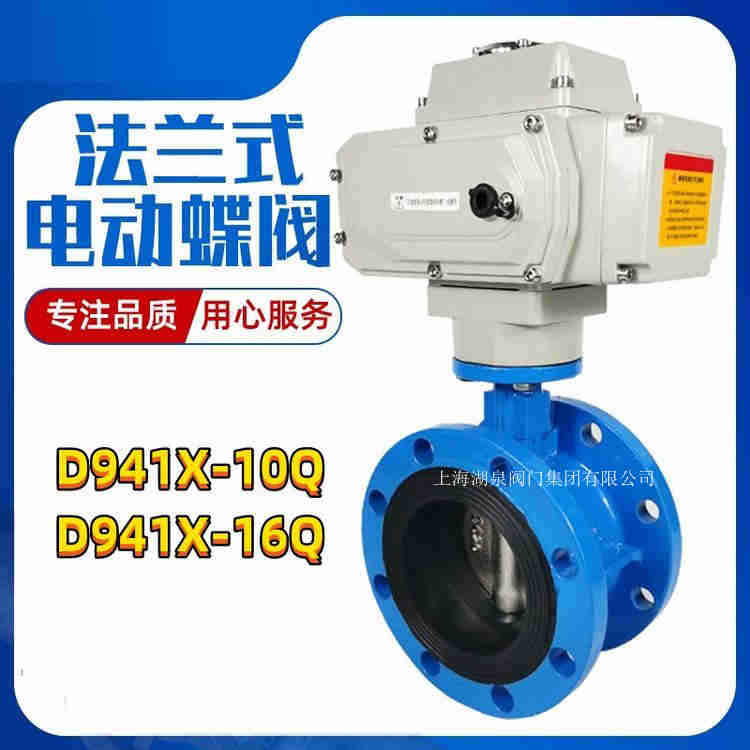

上海湖泉阀门集团有限公司D941X不锈钢智能电动蝶阀是采用一体化结构,接入220V或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。不锈钢电动法兰蝶阀具有功能强,体积小,轻便宜人,性能...作为新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式，根据蝶板不同位置的动作特点，从电动驱动控制上进行了全新的设计。电动蝶阀采取改电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开工关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。


1、克服了普通偏心法兰蝶阀对介质适应性差的缺点，具备了偏心法兰蝶阀和中线对夹蝶阀的部分优点，*偏心法兰蝶阀和中线对夹蝶阀之间的一块空白，是使用工况介于两者之间。
2、双向密封性能优良，零件加工性能优越。安装方便，立式，卧式安装均可。
3、操作扭矩小，省力轻巧。上法兰采用标准，适配涡轮，气动和电动等各种控制装置。
4、密封副材料的多样性，可适用各种不同介质。流量特性趋于线性，调节性能好。
5、阀座法兰密封面采用两道O型圈加一道真空带与管道法兰连接，达到良好的密封效果。


  (1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

设计制造	法兰连接尺寸	结构长度	压力试验
GB12238	GB2555-2526-8	GB12221	GB/T13927

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

公称通径	DN(mm)	50～1200
公称压力	PN(MPa)	1.0	1.6
试验压力(MPa)	强度试验	1.5	2.4
	密封试验（水）	1.1	1.76
	密封试验（气）	0.6
泄漏量	一级（零泄漏）
设 计 标 准	GB／T12238-1989
法兰连接尺寸	GB／T9115.1-2000
结 构 长 度	GB／T12221-1989
侧 法兰连接	GB/T17241.6-1998
压 力 试 验	GB／T 13927
连接方式	法    兰
适用介质	水，污水，空气，各种油类，酸类，碱类，盐类等。
适用温度	-29℃—150℃
驱动方式	电    动
电动执行器	ZTD型、ZTHQ型、DZW型、用户产品
防护等级	IP54/IP67/IP68
控制形式	开关型/模拟量调节型
电   压	AC220V/AC380V/AC110V/DC24V
