截止阀的结构和特点

[ 2013-07-04 ]

截止阀也是一种常用的截断阀，如图5-24所示。截止阀的启闭件(阀瓣)沿着阀座通道的中心线上下移动。截止阀主要用于水和蒸气管道
上，而在原油管道上使用较少。
1.截止阀的特点
(1)与闸阀相比．截止阀结构简单，制造与维修较方便。
(2)截止阀启闭时阀瓣与阀体密封面之间无相对滑动(锥形密封面除外)，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度较小，但结构长度较大。
(4)关闭时、因为阀瓣运动方向与介质压力作用方向相反，必须克服介质的作用力，所以关闭力矩大。因此，截止阀通径受到限制，一般公称直径不大于200mm。
(5)流动阻力大。阀体内介质通道比较曲折，流动阻力大，动力消耗大。在各类截断阀中，截止阀的流动阻力最大。
(6)介质流动方向受限制。介质流经截止阀时，在阀座通道处应保证从下向上流动，所以介质只能单方向流动。
2.截止阀的结构
截止阀主要由阀体、阀盖、阳杆、阀瓣及驱动装置等组成。

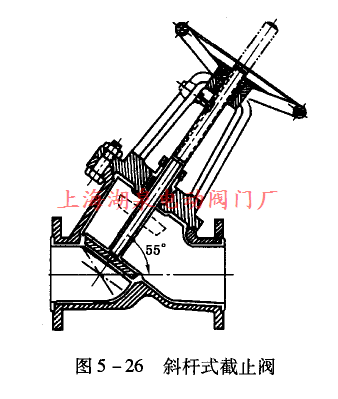

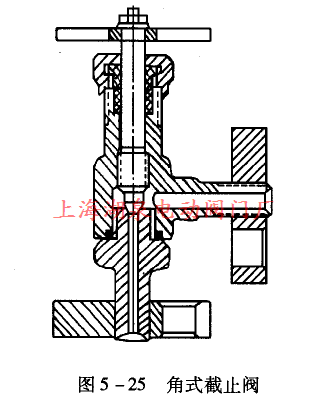

(1)阀体与阀盖：阀体与阀盖用螺纹或法兰连接。阀体主要有直通式、角式和直流式三种形式。角式阀体的进、出口通道的中心线成直角，介质流动方向也将变化如。角，如图5-25所示。角式截止阀安装在垂直相交的管路上。直流式阀体用于斜杆式截止阀，如图5-26所示。
(2)阀瓣与密封圈：阀瓣是截止阀的启闭件，它与阀座一起形成密封副，接通或截断介质。
(3)阀杆：截止阀阀杆一般都做旋转升降运动，手轮固定在阀杆上端部。顺时针方向旋转手轮，阀杆一起旋转并向下运动。当阀瓣密封面与阴座密封面达到紧密接触时，截止阀处于关闭状态；逆时针方向旋转手轮，阀杆一起旋转并带着阀瓣向上运动，使其离开阀座密封面，这时截止阀处于开启状态。

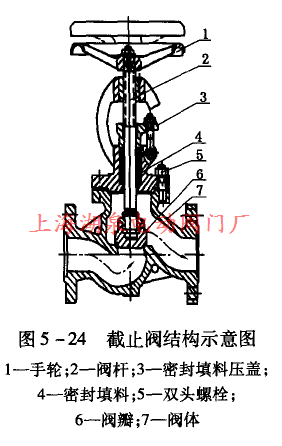

截止阀结构示意图
