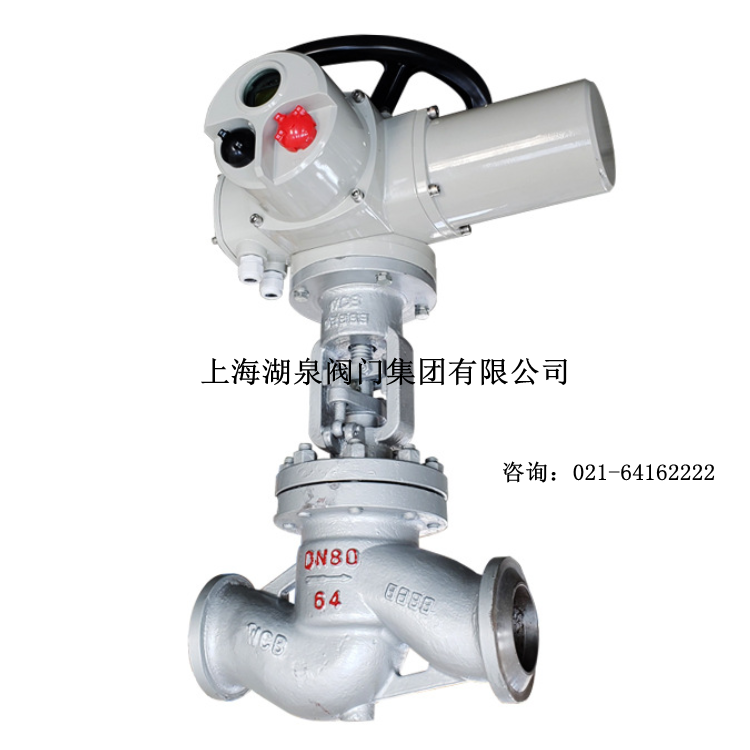

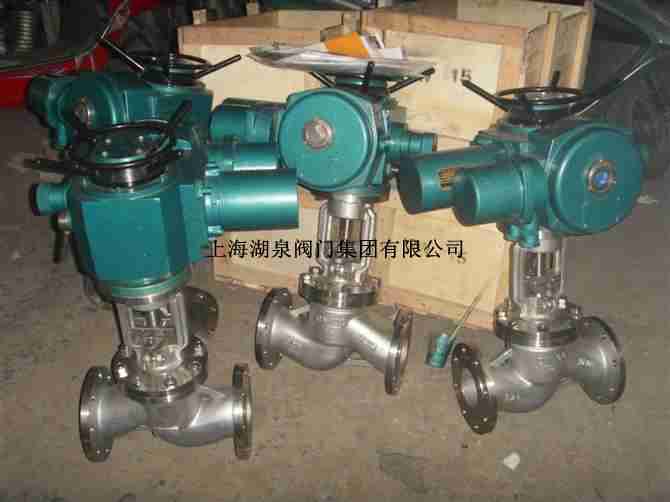

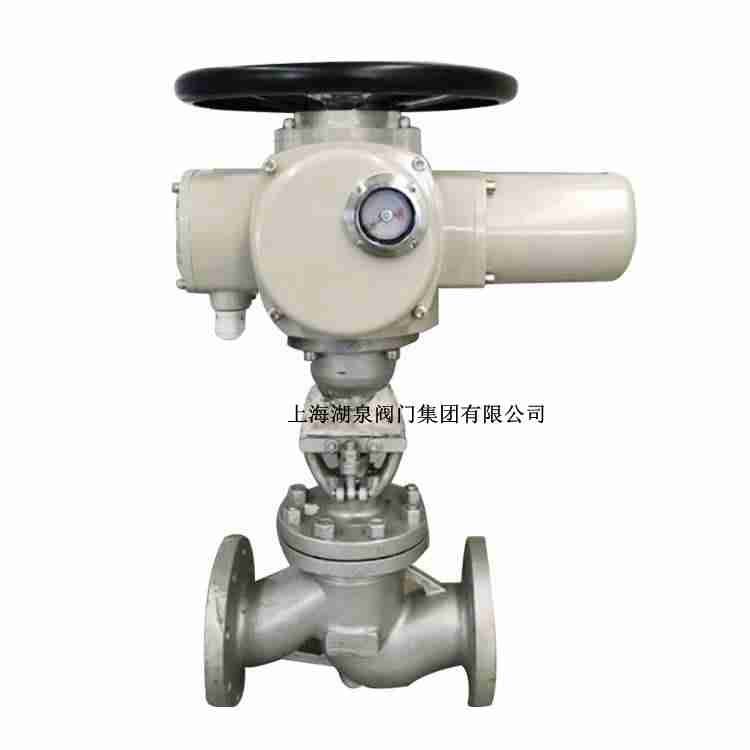

上海湖泉阀门集团有限公司电动截止阀生产厂家，咨询： 021-64162222    【产品型号:J941H-16C DN80】电动截止阀产品简介:湖泉阀门电动截止阀由电动执行器和截止阀两部分组成。阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选...电动截止阀 高温蒸汽法兰dn200高压防爆切换远程开关调节阀J941H DN80 电动截止阀 高温蒸汽法兰dn200高压防爆切换远程开关调节阀J941H DN80,电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使它的阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 上海电动截止阀J941H-16C DN80 产品信息 电动截止阀J941H-16C DN8...电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 电动截止阀J941H-16C DN80欢迎前来咨询。 上海湖泉dn80法兰铸钢电动截止阀J941H-40C DN80,其他规格J941H-40C DN40,J41H-40C DN50,J94...DN80 DN100产品信息 J941W-16P 电动不锈钢截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质,一般不用于调节流量,截止阀适用的压力、温度范围很...蒸汽电动截止阀J941H-16C DN80 100 电动法兰截止阀、蒸汽电动截止阀J941H-16C DN80 100 电动法兰截止阀概述: 电动法兰截止阀J941H-16C是由电动执行机构和截止阀两部...不锈钢锅炉电动截止阀 J941W-40P DN80锅炉蒸汽法兰电动截止阀介绍: J941W、J941H,J941Y电动不锈钢截止阀』专业生产电动阀厂家,由上海湖泉自主研发生产的【电动不锈钢截止阀】... 湖泉阀门厂家dn80高温蒸汽电动法兰截止阀生产厂家，高温电动截止阀J941H-16C DN100 DN80高温蒸汽电动法兰截止阀 简介: J941H  dn80法兰式高温截止阀的启闭件是塞形的阀瓣,它的密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。电动截止阀阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降...湖泉不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性、足够的强度。高温蒸汽电动法兰截止阀合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。 DN80国标电动截止阀 开关型电动不锈钢...不锈钢截止阀J941H-40 高温电动截止阀DN65, J941H-40 DN80, J941H-40 防爆隔爆电动装置截止阀DN100, J941H-40 DN125, J941H-40 DN150, 隔爆型电动截止阀J941H-4...

dn80高温蒸汽电动法兰截止阀主要技术参数

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795



4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296

dn80高温蒸汽电动法兰截止阀主要零部件材质

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2M02Ti		CF8M+ Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸类、 碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、 尿素、甲铵液	200
ZGlCr5M0		ZGlCr5M0+ Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
