电动截止阀J961Y-100 DN50介绍和结构图

[ 2022-08-08 ]

上海湖泉阀门集团有限公司电动截止阀J961Y-100 DN50介绍和结构图 WCB铸钢材质电动截止阀J961Y-100C DN32焊接式电动截止阀 , 产品型号:j961y-100i-50 产品简介:口径为50mm,压力为100kg,连接形式为焊接,密封面为硬质合金,阀体材质为铬钼钢。铬钼钢电动截止阀所过介质温度可达到550度,具有很好的耐高温... 产品名称: J961Y电动高温高压截止阀产品型号: J961Y 连接方式: 焊接结构方式: 直通式驱动方式: 电动产品口径: DN10-DN50 公称压力: 1.0mpa-20.0mpa 阀体材质: 锻钢、铬钼钢 , 961Y电动电站截止阀产品概述焊接连接的截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电... 型号 j961y-125c dn100 j961y-125c耐高压电动截止阀产品简介: j961y-125c耐高压电动截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都限制在250mm以下, 电动高压截止阀概述: 电动焊接截止阀J961Y具有结构紧凑,密封面不易磨损、擦伤;密封性能好,制造与维修方便;启闭时阀瓣行程小,启闭时间短;阀门高度小,工艺性能好和适用范围广等特点。

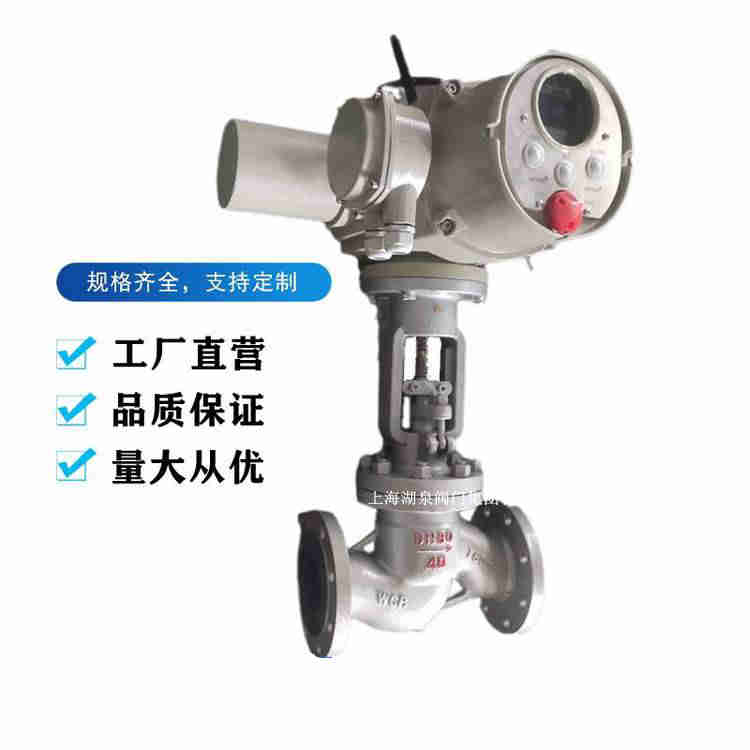

电动截止阀J961Y-100 DN50厂家

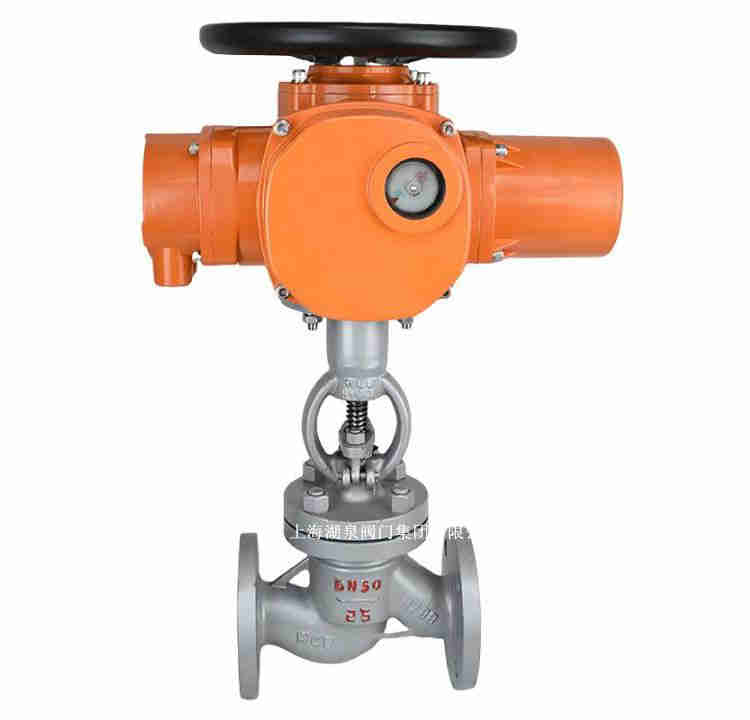

电动截止阀J961Y-100 DN50介绍和结构图

阀体型式	高压锻造阀
阀芯型式	柱塞式(锥面)
公称通径	DN10 ～ DN100
公称压力	PN20.0～32.0MPa
连接形式	焊接式 (对焊、承插焊)

阀体型式	高压锻造阀
阀芯型式	柱塞式(锥面)
公称通径	DN10 ～ DN100
公称压力	PN20.0～32.0MPa
连接形式	焊接式 (对焊、承插焊)

型号	公称压力	试验压力（MPa）		工作压力（MPa）	工作温度（℃）	适用介质
型号	公称压力	强度试验	密封试验/上密封试验	工作压力（MPa）	工作温度（℃）	适用介质
Z961(960、962) Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961(960、962) Y-320	32	48.0	36.0	-	≤425	水、蒸汽
Z961(960、962) Y-P54 100	-	30.0	22.0	P5410	≤540	蒸汽
Z961(960、962) Y-P54 170	-	48.0	36.0	P5417	≤540	蒸汽

通径	J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
	主要外形尺寸和I连接尺寸（mm)
	L	D1	D2	D3	α	H
15	150	17	36	/	37.5°	518
20	170	22	42	/	37.5°	518
25	170	26	42	/	37.5°	518
32	180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	82	/	32°	748
65	330	69	100	110	32°	829
80	470	84	108	130	32°	898
100	560	107	144	165	32°	913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15	150	17	40	/	37.5°	518
20	170	22	46	/	37.5°	518
25	170	26	46	/	37.5°	518
32	180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	90	/	32°	748
65	330	69	104	115	32°	829
80	470	84	110	140	32°	898
100	560	107	148	170	32°	913
