电动截止阀j941h-16c选型标准和技术要求

[ 2024-02-28 ]

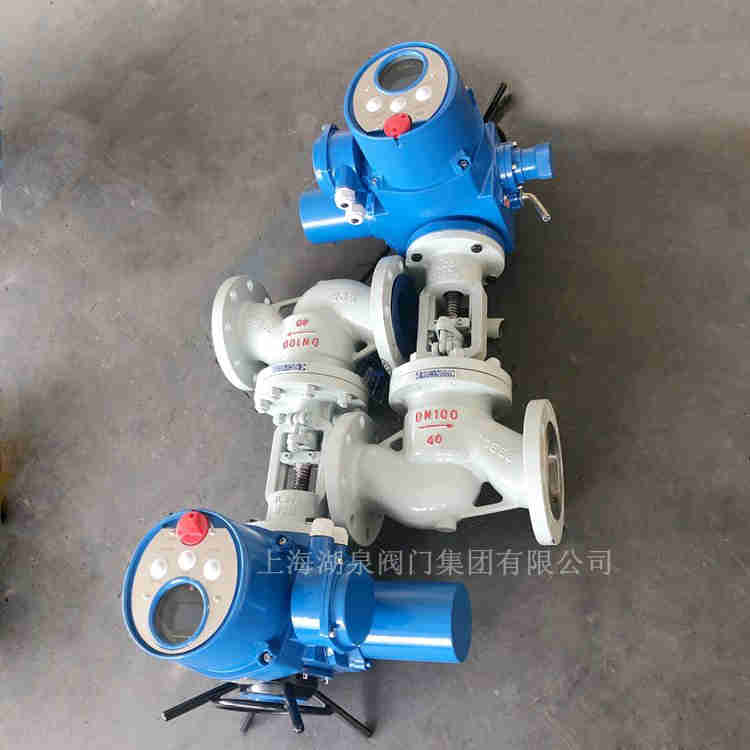

电动截止阀j941h-16c选型标准和技术要求__ 电动截止阀J941H-16C采用电动执行器控制,不需人力操作,节省人力资源。同时,该产品的设计经过精心优化,具有优良的密封性能,有效防止介质泄漏,确保生产过程中的环境安全。选型指南:

一、流体介质:

根据流体介质的种类、温度、压力、粘度、腐蚀性等参数来选择适合的电动截止阀。

二、设备管径:

根据设备的管径来选择电动截止阀的口径,确保阀门的流量和管径匹配。

三、控制方式:

根据实际需要来选择开关型、调节型或智能型电动截止阀,以满足不同的控制要求。

四、温度范围:

根据介质的温度范围来选择电动截止阀的耐温性能,以防止阀门受损或泄漏。

五、压力等级:

根据介质的压力等级来选择电动截止阀的压力等级,确保阀门的耐压能力。

六、安装环境:

根据电动截止阀的安装环境来选择适合的材质和防护等级,以确保阀门能够在恶劣环境中正常工作。

七、维护保养:

考虑电动截止阀的维护保养情况,选择易于维护和保养的产品。


按国产阀门型号标准来说,截止阀的型号是由阀门类型,驱动方式,连接方式,结构形式,密封材料,阀体材料代号来表示。
  1、截止阀类型代号为J;
  2、截止阀的驱动方式代号由字母表示,常见的有2-电液动,9-电动,6-气动,5-锥齿轮传动,3-涡轮蜗杆;手动不需要写出来;
  3、截止阀的连接形式代号用字母表示,1-内螺纹,2-外螺纹,4-法兰式,6-焊接时,7-对夹式,9-卡箍,0-卡套;
  4、截止阀结构形式代号,1-直流流道(阀瓣非平衡式),2-Z形流道(阀瓣非平衡式),3-三通流道(阀瓣非平衡式),4-角式流道(阀瓣非平衡式),5-直流流道(阀瓣非平衡式),6-直流流道(阀瓣平衡式),7-角式流道(阀瓣平衡式);
  5、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金,X-橡胶,S-塑料,N-尼龙塑料,F-氟塑料,H-Cr系不锈钢,Y-硬质合金,J-衬胶,M-蒙乃尔合金,Tc-陶瓷;
  6、阀体材料代号Z-灰铸铁,K-可锻铸铁,Q-球墨铸铁,T-铜及合金,C-碳钢,P-铬镍系不锈钢,R-铬镍钼系不锈钢,V-铬钼钒钢。

举例:对于电动驱动对接焊连接、直通式,密封面材料为堆焊硬质合金、公称压力17.0MPa、阀体材料为铬钼钒钢的截止阀:J961Y-170V。


一、根据阀门类型选择电动执行器
阀门的种类相当多,工作原理也不太一样,一般以转动阀板角度、升降阀板等方式来实现启闭控制,当与电动执行器配套时首先应根据阀门的类型选择电动执行器。
1. 角行程电动执行器(转角<360度)
电动执行器输出轴的转动小于一周,即小于360度,通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
a)直连式:是指电动执行器输出轴与阀杆直连安装的形式。
b)底座曲柄式:是指输出轴通过曲柄与阀杆连接的形式。 此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2. 多回转电动执行器(转角>360度)
电动执行器输出轴的转动大于一周,即大于360度,一般需多圈才能实现阀门的启闭过程控制。 此类电动执行器适用于闸阀、截止阀等。
3. 直行程电动执行器(直线运动)
电动执行器输出轴的运动为直线运动式,不是转动形式。 此类电动执行器适用于单座调节阀、双座调节阀等。


1、高温、高压介质的管路或装置上宜选用截止阀。如电厂、核电站,石油化工系统的高温、高压管路上。2、管路上对流阻要求不严的管路上,即对压力损失考虑不大的地方可选角座阀、球阀、蝶阀等3、小型阀门可选用气动角座阀、针阀、仪表阀、取样阀、压力计阀等。4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用气动截止调节阀。5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

截止阀:J61Y-100\DN80

(1)工作介质:水、蒸汽

(2)工作压力:10MPa

(3)工作温度:200-280℃

(4)阀门连接形式:焊接

(5)通径:DN80



截止阀:J61Y-320\DN25

(1)工作介质:水、蒸汽

(2)工作压力:32MPa

(3)工作温度:300-350℃

(4)阀门连接形式:焊接

(5)通径:DN25



截止阀:J961Y-320C\DN100

(1)工作介质:过冷水

(2)工作压力:≥32MPa

(3)工作温度:170-350℃

(4)阀门连接形式:焊接

(5)通径:DN100

配套电动执行器型号:DZW型,为分体式电动执行机构。



截止阀:(带执行机构)\J961Y-320\DN32\DZW15-24-A00-DS1

(1)工作介质:水汽

(2)工作压力:≥32MPa

(3)工作温度:300-350℃

(4)阀门连接形式:焊接

 (5)通径:DN32

(6)电动执行机构必须与阀门配套,为分体式电动执行机构。

电动执行机构要求:

防护等级:IP65

设置转矩:开/关 150/150N.M

控制转矩:max/min 225/75N.M

转速:24r/min

转圈数:125圈

电源:380V 50HZ
