电动调节阀是怎么实现调节的
[ 2021-07-13 ]

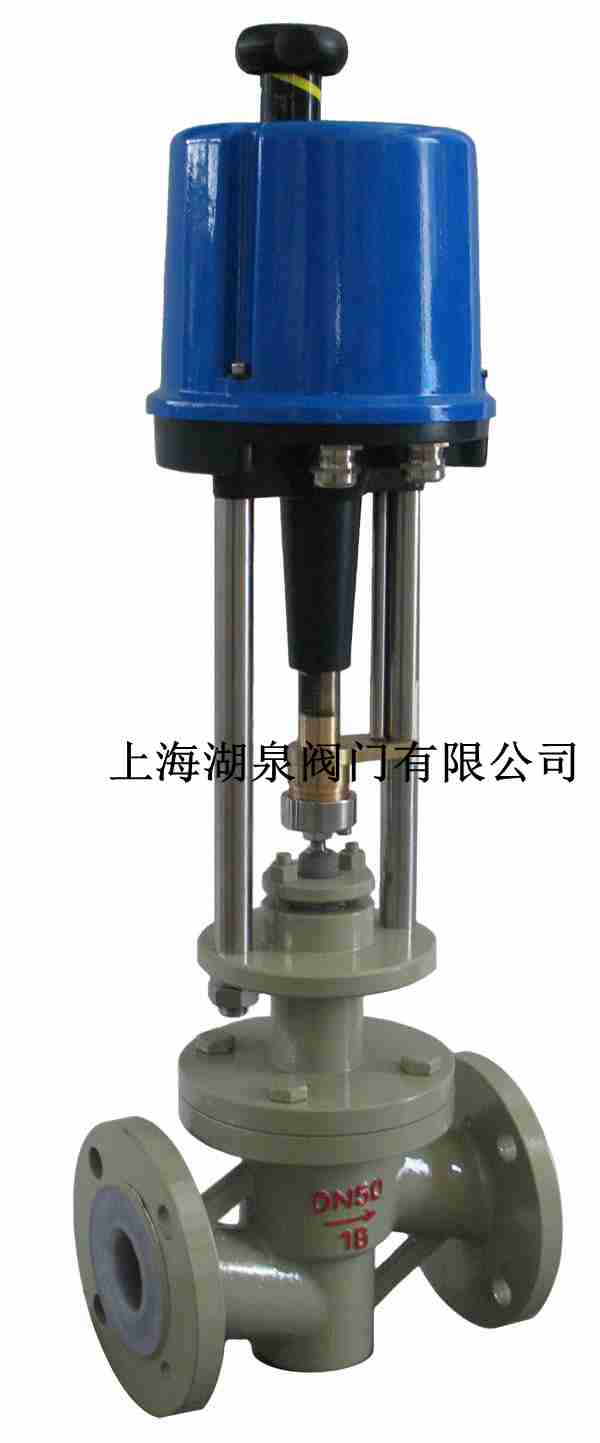

电动调节阀是怎么实现调节的？首先电动调节阀阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。它的主件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材 料：灰铸铁、铸钢、不锈钢、黄铜。工作原理工作电源：DC24V,AC220V,AC380V等电压等级。输入控制信号：DC4-20MA或者DC1-5V。反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下 电动调节阀怎么控制开度用压力传感器控制电动调节阀开度.传感器输出4-20MA. 要求:设定压力值要求恒定(可调).压力是通过开启阀门的开度来实现的. 请教需要什么样的电动调节阀和转换器件.要独立的.带通讯接口的.阀门有开关继电输出可调的.(就是开关到一定开度有继电信号输出).
电动调节阀选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等。电动调节阀在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中，不断以线性电阻值反馈给控制单元，控制单元根据测量值和电动调节阀的反馈电阻值进行比对和判断，发出控制信号到达目标位置停止动作的原理。
电动调节阀如何实现故障关
电动调节阀在失去电源的状态下，只能手动。不论角行程或是直行程，都有电机，需要电源驱动才能达到所需位置。失去信号后，可以通过相应的设置（常规仪表控制），实现自动开或关。或是在DCS、PLC加一段程序，控制使其达到要求的位置状态。而气动调节阀可以很容易作到你所说的要求。只是在选择调节阀时，要注意正反作用。根据工艺要求选择。
怎样将原来是模拟量4-20ma控制的电动调节阀变为开关量控制
电流达到设定值，输出开关闭合（打开），接入20毫安信号后，阀门全开。电流低于设定值，输出开关打开（闭合），接入0毫安信号，阀门关闭。变压器的温控器所带的继电器的辅助点（变压器超温后变位）、阀门凸轮开关所带的辅助点（阀门开关后变位）。
接触器所带的辅助点（接触器动作后变位）、热继电器（热继电器动作后变位），这些点一般都传给PLC或综保装置，电源一般是由PLC或综保装置提供的，自己本身不带电源，所以叫无源接点，也叫PLC或综保装置的开入量。
开关量输出是指数字量输出，输出0或1，用于控制外部信号灯、继电器等开关信号。 开关量输出函数有两种，一种是按字节输出；另一种是按位输出。
电动调节阀选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等。电动调节阀在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中，不断以线性电阻值反馈给控制单元，控制单元根据测量值和电动调节阀的反馈电阻值进行比对和判断，发出控制信号到达目标位置停止动作的原理。
电动调节阀如何实现故障关
电动调节阀在失去电源的状态下，只能手动。不论角行程或是直行程，都有电机，需要电源驱动才能达到所需位置。失去信号后，可以通过相应的设置（常规仪表控制），实现自动开或关。或是在DCS、PLC加一段程序，控制使其达到要求的位置状态。而气动调节阀可以很容易作到你所说的要求。只是在选择调节阀时，要注意正反作用。根据工艺要求选择。
电流达到设定值，输出开关闭合（打开），接入20毫安信号后，阀门全开。电流低于设定值，输出开关打开（闭合），接入0毫安信号，阀门关闭。变压器的温控器所带的继电器的辅助点（变压器超温后变位）、阀门凸轮开关所带的辅助点（阀门开关后变位）。
接触器所带的辅助点（接触器动作后变位）、热继电器（热继电器动作后变位），这些点一般都传给PLC或综保装置，电源一般是由PLC或综保装置提供的，自己本身不带电源，所以叫无源接点，也叫PLC或综保装置的开入量。
开关量输出是指数字量输出，输出0或1，用于控制外部信号灯、继电器等开关信号。 开关量输出函数有两种，一种是按字节输出；另一种是按位输出。
