上海湖泉阀门集团有限公司电动闸阀z941h-25 DN200生产厂家，咨询： 021-64162222    详细为您展示电动闸阀Z941H-25DN100,dn200防爆电动闸阀,闸阀 - 调节阀图片,同时为您推荐本电动闸阀Z941H-25DN100,dn200防爆电动闸阀,闸阀 - 调节阀图片,同行业同类电动闸阀... MZ941H-100C DN200 矿用防爆电动闸阀、MZ941H-100C矿用防爆电动闸阀 相关技术文章 平板闸阀和截止阀的不同之处 高温刀型闸阀PZ73W-10NR高温排渣 气动聚氨酯插板...口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能 普通开关型 工作介质 水油 天然气等 可售卖...大口径电动闸阀 Z941H-16C DN500 ***应用于石油、化工、冶金...

上海湖泉阀门厂供应电动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面...MZ941H-100型矿用电动闸阀 MZ941H-160型矿用电动闸阀 简要描述: 带煤安电动闸阀MZ系列电动闸阀与KXBC矿用隔爆型阀门电动装置控制箱配套使用后,可与DCS系统衔接,...电动铸钢闸阀 Z941H‐25 相关连接尺寸: DN 型号 L D D1 D2 b‐f n‐Φd 电装型号 L1 H 重量 Z941H‐25 40 200 145 110 85 18‐34‐18 DZW10 520 630 91 50 250 ...DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600

号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z941T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z941W-10			灰铸铁
Z941H-10		铬不锈钢		柔性石墨
Z941T-16Q	球墨铸铁	碳素钢或铬不锈钢	玩转铸铁	石棉石墨
Z941W-16Q

电动闸阀z941h-专业设计-电动闸阀z941h-生产,选型-电动闸阀z941h-报价,放心选购,售后无忧!我司实力雄厚,资质齐全,电动闸阀z941h质量过硬.价格合理电动闸阀订货须知: 1.产品名称与型号 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6..连接方式 7.传动方式 8.流量特性 9.适用温度 10...电动闸阀电装型号规格 主要尺寸和重量 2.5MPa DN L D D1 b n-φd 电装型号Electric Actuator Code L1 H D0 重量Weight 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 1...上海湖泉阀门有Z941H-16CDN40Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...

公称压力(MPa)	试验压力(MPa)
	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.

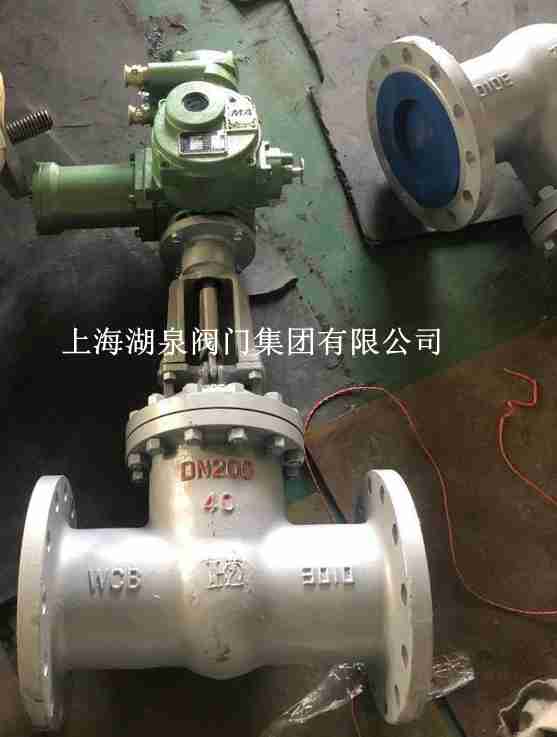

电动闸阀z941h-25 DN200的尺寸，长度主要连接及外形尺寸(PN16)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
	L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000
