dn100电动蝶阀尺寸,d100电动蝶阀执行器参数

[ 2022-03-31 ]
dn100电动蝶阀尺寸:DN100电动蝶阀DN100气动蝶阀 产品品牌:上海湖泉, 连接形式:对夹、法兰、卡箍、焊接 公称通径:DN50~DN3600 公称压力:PN6、PN10、PN16、PN25 试验压力:公称压力×1.1倍 外表...Dn100电动蝶阀.》.,Dn100 电动蝶阀 站是全球最大的水电站,计划安装32台7万千瓦机组。具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大。该电动蝶阀产品特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀是由角行程电动执行器和蝶形阀体主城的控制阀。主要适用于空调、制冷、采暖等楼宇自动控制系统,同时也适用于化工、石油、水处理设备、电力、轻工等行业的生产过程的..dn100电动蝶阀/DN125电动蝶阀图片,同时为您推荐本商铺同类DN80电动蝶阀/DN100电动蝶阀/DN125电动蝶阀图片,同行业同类DN80电动蝶阀/DN100电动蝶阀。
dn100电动蝶阀

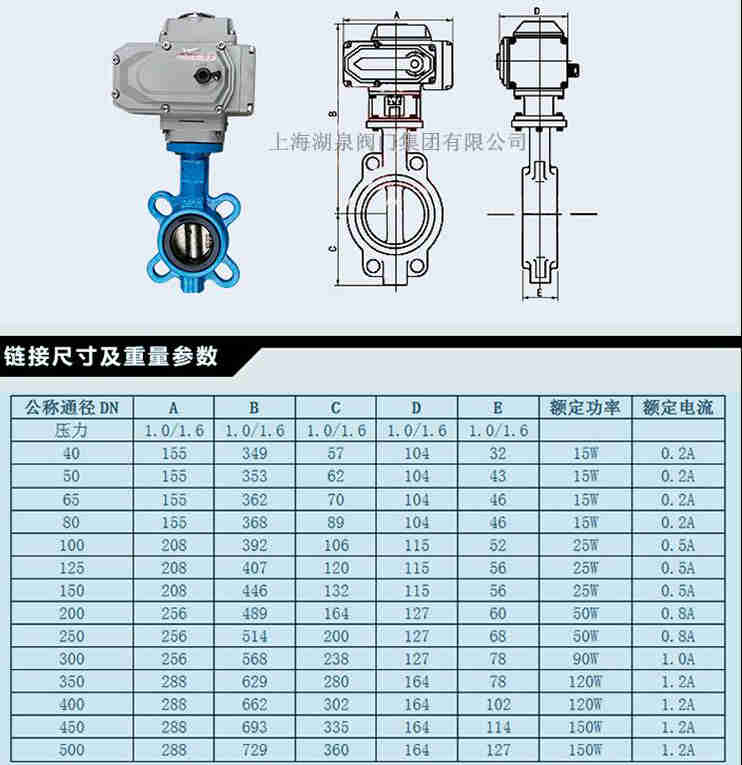

D73H/D373H/D673H/D973H-(6、10)C、P、R、Vdn100电动蝶阀尺寸
公称
通径
DN
外形尺寸 连接尺寸
L H D73H/D373H/D673H/D973H PN0.6MPa PN1.0MPa
H1 A1 B1 D1 Z-d D1 Z-d
50 43 112 350 180 200 110 4-14 125 4-18
65 46 115 370 180 200 130 4-14 145 4-18
80 64 120 380 180 200 150 4-18 160 8-18
100 64 138 420 180 200 170 8-18 180 8-18
125 70 164 460 180 200 200 8-18 210 8-18
150 76 175 555 270 280 225 8-18 240 8-22
200 89 208 605 270 280 280 12-18 295 8-22
250 114 243 680 270 280 335 12-22 350 12-22
300 114 283 800 380 420 395 12-22 400 12-22
350 127 310 835 380 420 445 16-22 460 16-22
400 140 340 915 450 470 495 16-22 515 16-26
450 152 380 960 480 490 550 16-22 565 20-26
500 152 410 1020 480 490 600 20-22 620 20-26
600 178 470 1225 480 490 705 20-26 725 20-30
700 229 550 1355 640 660 810 24-26 840 24-30
800 241 640 1470 640 660 902 24-30 950 24-33
900 241 710 1545 750 860 1020 24-30 1050 28-33
1000 300 770 1795 850 900 1120 28-30 1160 28-36
1200 360 890 1965 850 900 1340 32-33 1380 32-39

上海湖泉不dn100电动蝶阀执行器参数锈钢电动蝶阀 :D943H-16P DN100 D941H-16法兰式硬密封蝶阀技术参数: 公称通径 DN(mm) 50~2000 公称压力 PN(MPa) 0.25 0.6 1.0 1.6 2.5 4.0 试验压力 Ps(MPa) 强...DN100电动蝶阀电动执行器 调节型AC220V DC24V BWQ系列回转式电动执行机构功能齐全,有开关型,调节型等,它体积小,重量轻,性能可靠,轴承和关键器件采用进口...DQW10开关型电动执行器|DQW阀门电动装置|DN100电动蝶阀 概述 : 湖泉阀门部分回转阀门电动装置 简称为 Q 型电装。是电动阀门实现开启、关闭或调节控制的驱动设备,该产品适用于蝶阀、球阀、旋塞阀和风...作为新一代调速型蝶阀,电动法兰蝶阀从设计思路上它改变了传统的靠机械变速来完成蝶板开关速度变化的模式,根据蝶板不同位置的动作特点智能一体化防爆电动蝶阀-智能型矿用防爆电动蝶阀DN100防爆蝶阀是由电动执行机构和蝶阀组成的阀门组成的,所以它具备了蝶阀操作简便,结构简单等优点,
电动蝶阀
本文标题:dn100电动蝶阀尺寸,d100电动蝶阀执行器参数 本文地址:http://www.hqfmjt.com/tech-zhafa/3512.html
