电动闸阀开度指示机构如何调节压力

[ 2022-12-20 ]

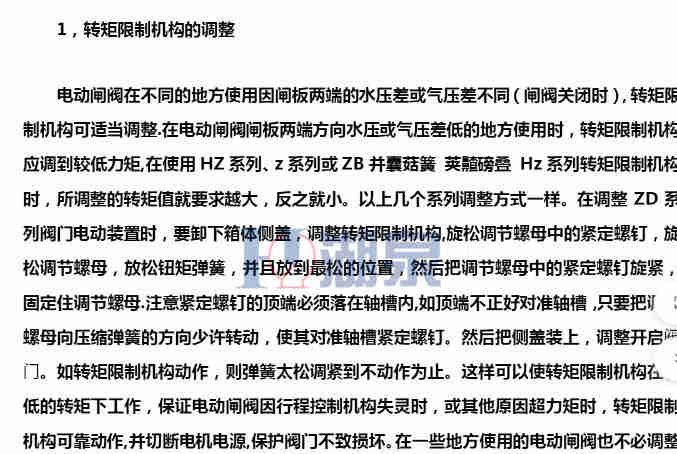

 电动闸阀开度指示机构如何调节压力呢? 转矩限制机构的调整 电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同,转矩限制机构可适当调整。在电动闸阀闸板两端方向水压或气压差低的地方使用时,转矩限制机构应调到较低力矩,在使用z系列或ZB并转矩限制机构时,所调整的转矩值就要求越大,反之就小。

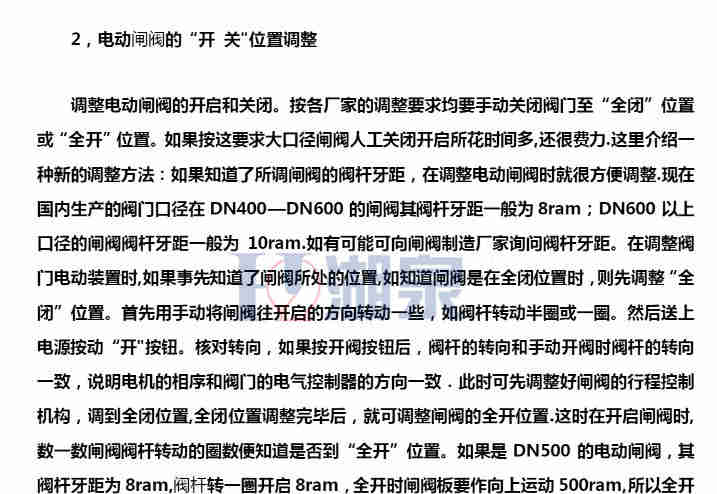

  电动闸阀开度指示机构如何调节压力

阀门电动装置的开度指示机构的调整
在调整好力矩、行程的基础上调整现场开度指示机构,方法如下:
移动转圈数调整齿轮至所需的转圈数位置;
挂上电位器齿轮,拧紧电位器固定螺母并确定电位器齿轮的紧定螺钉是松开的;
手动或电动关闭阀门并面对指示盘观察电位器齿轮的旋向;
关到位后转动关向指示盘使标志对准指针;
按所观察电位器齿轮的旋向转动电位器轴至临近终端的位置,拧紧紧定螺钉;
电动或手动操作阀门至全开位置,保持关向指示盘不动,旋转开向指示盘使标志对准指针;
电动操作阀门检查闪光灯,阀门开的过程中红灯闪光,全开时红灯长亮;阀门关的过程中绿灯闪光,关到位时绿灯长亮。

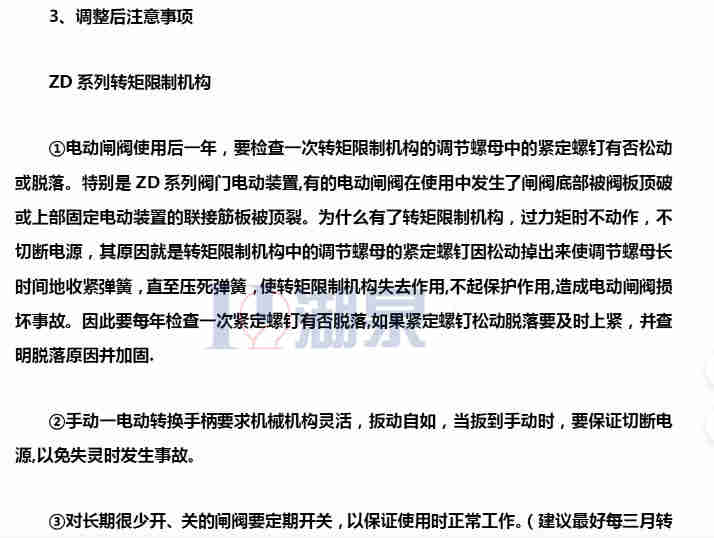

 电动闸阀
1、 电位限位的调整

松开形成挡块的螺钉,用螺丝刀轻敲行程挡块,即可调整行程挡块的角度,从而改变电位限位的开度角度。最后,切实紧固好行程挡块的螺钉。5、10、的行程挡块和行程开关布局图
25/50/100/200行程挡块和行程开关布局图

 电动调节闸阀
2、 电位器的调整(开度型、智能型)
a. 电位器的电阻值为1千欧、5千欧。
b. 用手柄转动阀门到全闭位置。
c. 松开电位器,转动电位器齿轮,用万能表测量4-5接线端子间的电阻值,使得4-5的电阻值到5欧以下,紧固电位器固定螺钉。(如果是智能型的七线接插件连接时请测量队RV和RS两插孔的电阻值)

3、 机械限位的调整
a、 用手柄转动到全开位置
b、 松开锁紧螺母,旋转调整螺钉,使之与机械挡块接触,然后,反方向旋转螺钉半圈,锁紧螺母。
c、 同样方法,可进行全闭位置的机械挡块的调整。
