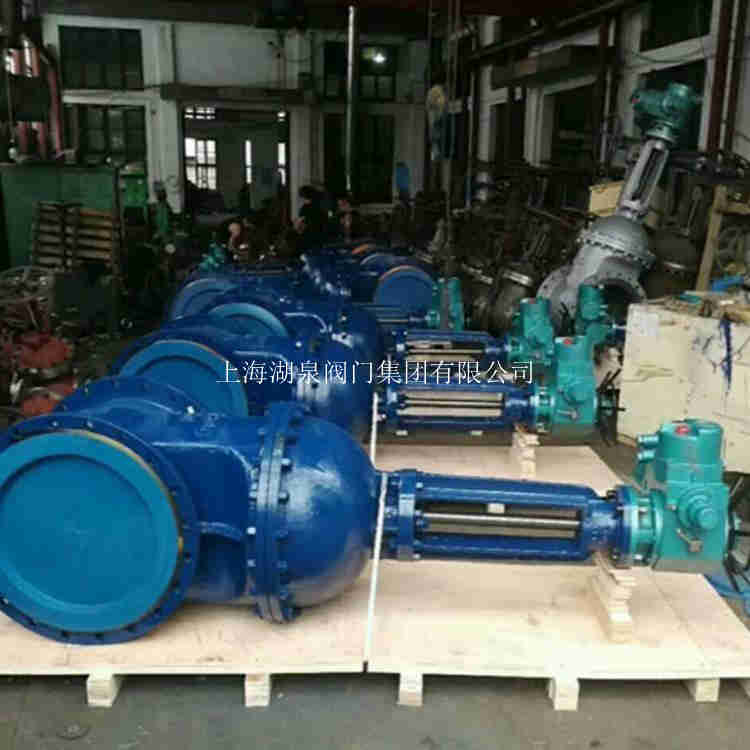

上海湖泉阀门集团有限公司电动闸阀Z941H一25 DN700图片、说明书碳钢电动闸阀:PN25压力,口径DN500口径,电动开关,法兰连接,(国标),明杆楔式闸阀,密封面为Cr13系列不锈钢,安装位置与管道垂直安装,严禁倒装≤200DN可以侧装,电动闸阀...Z941H-25C DN700一体化电动防爆法兰闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形... Z941H-25C电动铸钢闸阀 智能一体化电动闸阀 DN500电动法兰闸阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。

湖泉 主营产品:生产销售电动执行器.电动阀门(电动闸阀、电动截止阀、电动球阀、电动蝶阀、电动调节阀等各类电动阀门) 展开更多产品简介 电动闸阀、电动法兰铸钢闸阀 Z941H-25C DN600/700...紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。电动闸阀(Z941H-25C DN100)”详细介绍 高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。

电动楔式闸阀Z941H-25C DN800由明杆楔式闸阀和多回转阀门电动装置两大部分组合而成。电动装置可选普通开关型/智能开关型两种 用于接通切断管路介质 可用于水 蒸汽 油品类 温...闸阀Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN350/400/450/500电动铸钢闸阀厂家,电动法兰铸钢...闸阀与电动执行器组成,控制方式为开关型,闸阀的关闭件(闸板)沿通路中心线的垂直方向移动的阀门,在管路中只能作全开或全关切断用,不能作调节和节流。

专业生产阀门驱动装置,普通型/智能型/开关型/调节型,专业生产,值得信赖!产品广泛应用于石油化工,冶金,水处理,电厂等领域.欢迎来电咨询!电动闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装。闸阀介质流动方向不受限制。产品外形及结构尺寸示意图 产品说明 Z941H-16Q、Z941H-25Q 型电动楔式铸铁闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为 2Cr13 不锈钢,公称压力 PN16~PN25,阀体材料为球墨铸铁的闸阀。楔式电动闸阀是做直线运作的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此类阀门操作非常简单是一种最常见的启闭式阀，它利用闸板的上下运作来接通和关闭管道中的流体介质。它广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。

电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。

壳体材料	适用介质	适用温度（℃）
碳素钢(C型)	水、蒸汽、油品	≤425
铬镍钛钢(P型)304	硝酸类	≤200
铬镍钼钛钢(R型)316	醋酸类	≤200
铬钼钢(I型)	水、蒸汽、油品	≤550


电动闸阀主要外形连接尺寸（PN25）：

公称通径DN（in）	主要外形尺寸及连接尺寸（mm）								电动装置型号
	L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
