z941h-16c电动闸阀说明书,使用说明书

[ 2023-12-13 ]

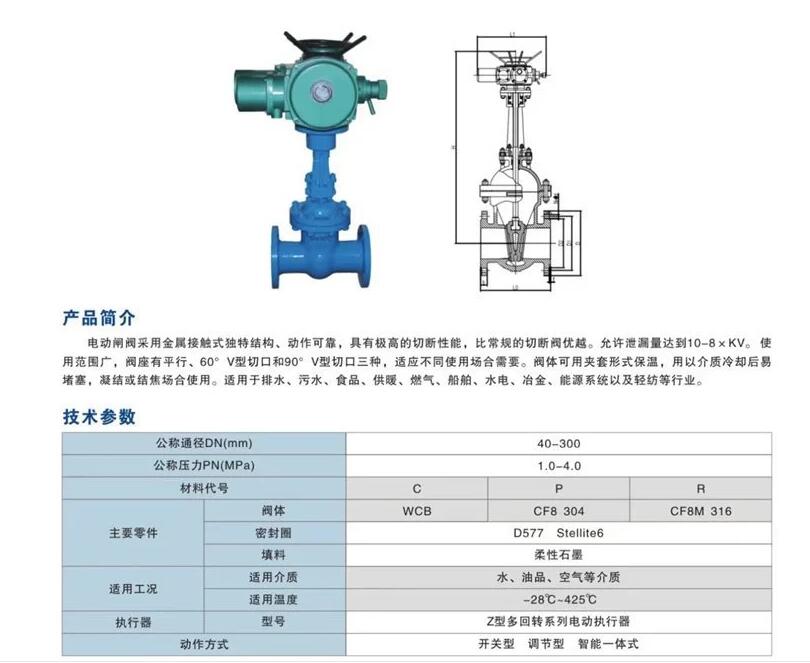

z941h-16c电动闸阀说明书,使用说明书知道吗?型号:Z941H-16C 驱动方式:手动,气动,电动 外型尺寸:DN15-DN1000 用途:流量控制 电动闸阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为...专业生产电动闸阀,我们的产品采用不锈钢材质制造.型号为Z941H的我们具有开关灵活,密封性能好的特点;法兰连接方式使得安装更为方便快捷.作为专业的闸阀制造商和供应商,我们还提供各种规格的不锈钢...法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
闸阀

①.流体阻力小,启闭时所需力矩小;②.无安装方向要求,双向密封,流阻小,使用寿命长;③.全开时闸板所受工作介质的冲蚀比截止阀小;④.主要用于介质不受流向限制的水、污水、油、汽等场合,不推荐使用介质内含有悬浮颗粒的场合。⑤.如果有开关速度要求,还可以通过增加阀杆螺纹头数或改变电动装置的输出转速予以满足。三、Z941H-16C一体式电动碳钢闸阀参数及特点:1.该装置防尘、防雨、防轻腐蚀、其防护等级为IP55(特殊订货IP65、IP67)。2.转矩控制机构动作可靠、调节方便、转矩重复精度高。3.开向和关向可配装2至4只微动开关(特殊订货)。4.采用阀门电动装置三相异步电机,起动转矩大、转动惯性小、使用寿命长等特点,F级绝缘。5.工作制为短时10分钟(特殊订货30分钟)。6.配有机械式(常规型)或液晶(常规型无)阀位指示器,可直观知道阀门的开度大小。7.采用半自动手-电动切换机构,手动时需要切换手柄,电动时自动复位,结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。8.有行程限位和过力矩限位等双重保护,保障了驱动装置和阀门的使用安全。9.供电电源:常规为380V(±10%),50Hz(特殊订货三相660V、415V、单相220V、60Hz).10.防爆标志:ExdIIBT4(常规型不防爆)。11.环境相对湿度:≤95%(25℃时)。12.环境温度:-20~ 60℃(特殊订货-40~ 100℃)。

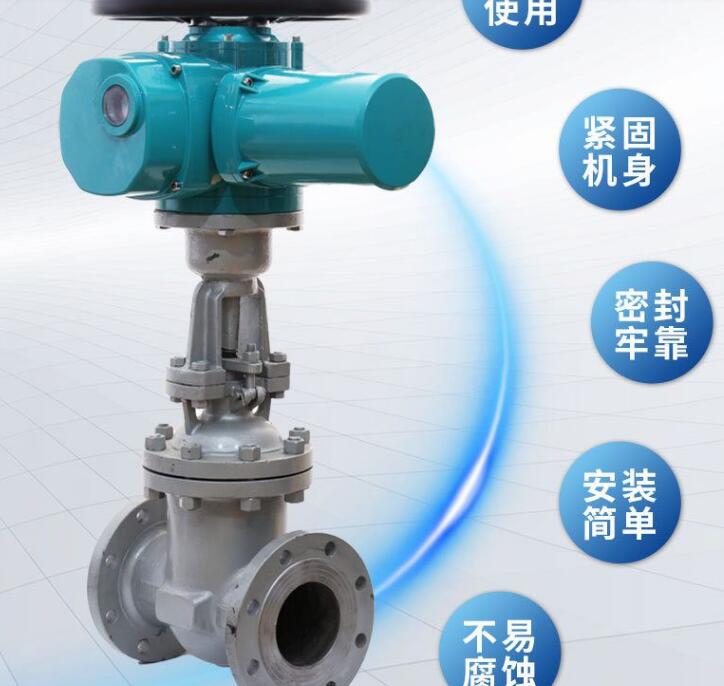

电动阀
公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

1、开关形式:

电动阀的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。

2.、工作性质:

电动阀的驱动一般是用电机,比较耐电压冲击。电磁阀是快开和快关的,一般用在小流量和小压

力,要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制,状态有开、关、半开半关,可

以控制管道中介质的流量而电磁阀达不到这个要求。

3、适用工艺:

电动阀一般用于调节,也有开关量的,比如:风机盘管末端。
闸阀厂家

一、合同签订后,保证保质、保量,按时交货;二、产品出厂前均已经过各项严格品质管制作业及性能试验;三、自即日起在正常使用状况下保固一年;四、对于需方的技术咨询,随时给予解答;五、在交付设备时,本厂向需方交付以下资料:发货出库单、产品合格证、产品样本、产品使用说明书。当接到用户反应质量问题的信函或电话后,保证24小时内作出答复尽快解决问题。
