上海湖泉阀门集团有限公司z941h-16c电动闸阀产品介绍及使用说明书——闸阀型号编制方法：  闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；  闸阀类型表示：Z；  驱动方式表示：手动无代号、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；  连接方式表示：4法兰连接，6焊接，7对夹式；  结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；  密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；  压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；  阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。  举例WZ41H-150LB美标波纹管闸阀，W波纹管、Z闸阀、4法兰、1明杆楔式单闸板、H不锈钢、150LB磅级压力。  闸阀常见型号：  弹性座封闸阀：Z40X、Z40H；  不锈钢闸阀：Z40W、Z41W、Z40H、Z41H；  电动闸阀：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;  气动闸阀：Z641F、Z641H、Z641W；  焊接闸阀：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；  浆液阀：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；  刀型闸阀：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；  明杆闸阀：Z41X、Z41H、Z41X、Z42H、Z44X；  暗杆闸阀：Z45X、Z45H、Z47F；  螺旋闸门：LMD单向、LMS双向；  伞齿轮闸阀：Z540H、Z541H、Z542H、Z543H、Z545H;  波纹管闸阀：WZ41H、WZ41W；  低温闸阀：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。

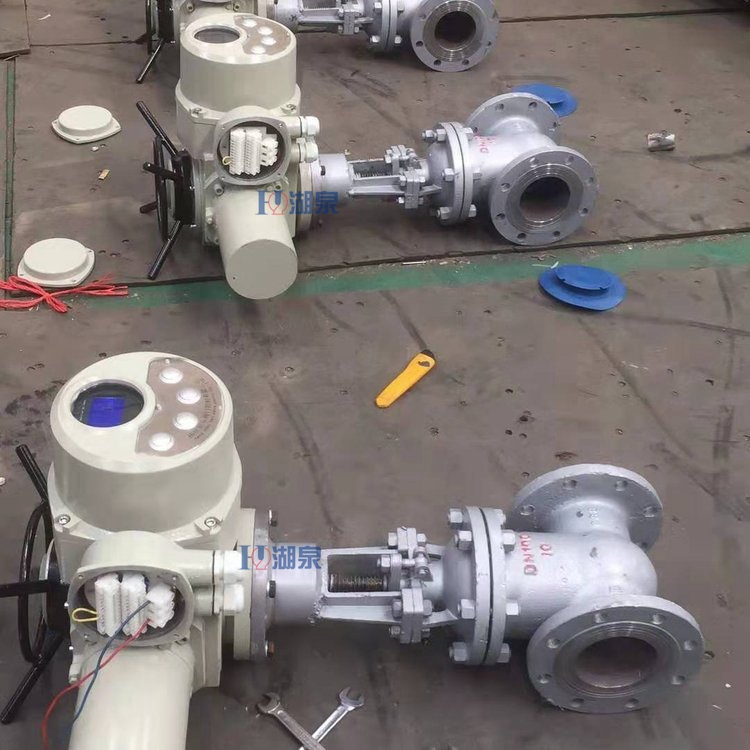

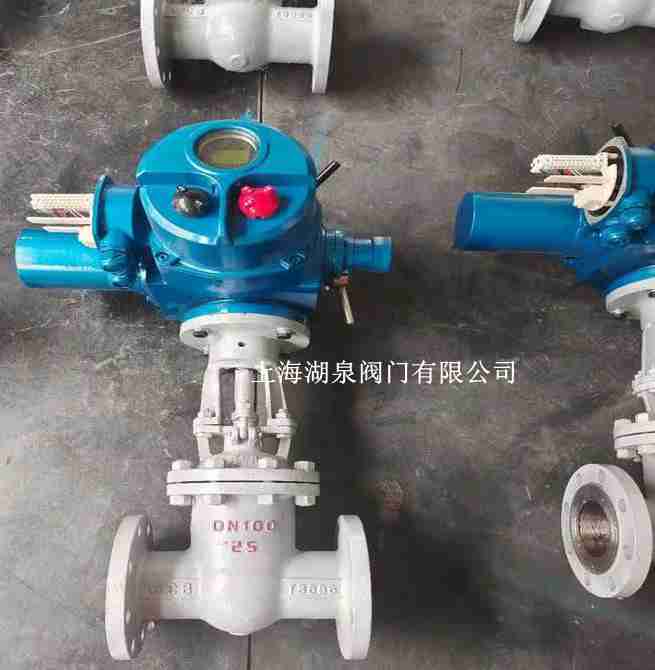

电动闸阀是通过电动执行器来控制的一种阀门，简单的说就是智能闸阀，电动闸阀的性能稳定，密封性相对较好，如果想选择自控阀门，那么电动闸阀将会是理想的选择。  电动闸阀型号含义：  电动闸阀的型号可以分为好几种，不同型号的电动闸阀其含义即不同。  如良赞Z941H-25C DN250电动闸阀型号含义表示如下：  Z-代表为闸阀的闸字的首字母的简称。也就是代表闸阀。  9-就是我们驱动方式为电动。也就是我们俗称的电装或者电动头。  4-说明它的连接为方式为法兰。  1-我们专业名称叫：明杆契式单闸阀。通俗说法角：刚性闸板，单闸板。  H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。  25-指的是闸阀所需要的压力为25公斤。  C-主体闸阀为WCB铸钢(也叫碳钢)  DN250-阀门口径为250，可以简单来理解就是阀门的大小。

闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），闸阀因此而分为明杆闸阀和暗杆闸阀两种。（1）明杆闸阀。手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。（1）明杆闸阀开启时，阀杆从手轮上方伸出，可以直接显示闸阀的开启程度。阀杆梯形螺纹在阀杆上的上半部，不予介质直接接触，不受介质腐蚀，而且润滑方面。因此，它适用于腐蚀性介质、污浊介质和高温蒸汽介质的闸阀上。阀的启闭程度可以从螺纹直接看出，便于操作也是其优点之一。不足之处是，由于螺纹外漏，容易黏上空气中的尘埃，加速螺纹磨损，故应尽量安装于室内。尽管如此，应用还是较为广泛。（2）暗杆闸阀。手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。由于阀杆不做升降运动，不能像明杆闸阀那样，通过阀杆伸出长度来显示开启程度，因此，应装设开度指示器。暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。  阀体和阀盖  阀体与阀盖多用于法兰连接。阀体内的介质通道大多是圆筒形等截面的，对于较大口径的闸阀也采用阀座缩口的，即通道逐渐收缩，通过发阀座后，又逐渐扩大，其优点是：  （1）使阀的零件尺寸有所减小，重量减轻，从而节省材料。减小了密封面，精加工量减少。（2）由于减小了闸板的尺寸，使在闸板上的作用力减小，闸阀的启闭力相应减小。因通道收缩会增加水的阻力。故在高压蒸汽管道上，一般为了减小阻力，常在关闭件之下连一导向管，以减小阻力及防止介质里的微粒落入阀体中。

安装指南  确认安装位置，确保管道清洁，无杂质和异物。 根据连接方式选择合适的安装工具，如法兰螺栓、对焊机等。 将闸阀吊装至安装位置，确保其与管道轴线对齐。 按照所选连接方式进行安装，确保螺栓均匀紧固，避免泄漏。
操作步骤  开启闸阀：顺时针旋转手轮或操作机构，使闸板离开阀座，开启流体通道。 关闭闸阀：逆时针旋转手轮或操作机构，使闸板紧密贴合阀座，关闭流体通道。 调节流量：根据实际需要，旋转手轮或操作机构至适当位置，调节流体流量。


维护保养  定期检查闸阀密封性能，如有泄漏及时处理。 定期对闸阀进行清洗，去除附着的杂质和锈蚀。 润滑转动部件，确保操作灵活。 检查紧固件是否松动，如有松动及时紧固。
故障排除  泄漏：检查密封面是否磨损或损坏，如有需更换密封件。 操作不灵活：检查转动部件是否有卡滞或锈蚀，如有需进行清洗和润滑。 无法关闭或开启：检查阀杆是否弯曲或断裂，如有需更换阀杆。
安全注意事项  操作闸阀时，严禁使用过大力量，以免损坏阀门或操作机构。 严禁在阀门未完全关闭的情况下进行维护或检修工作。 在高温、高压或腐蚀性介质环境中使用时，需特别注意安全。
使用限制  禁止超压使用，以免损坏阀门。 禁止用于输送含有固体颗粒的介质，以免损坏密封面。 禁止用于输送易燃、易爆、有毒或腐蚀性介质，除非采用特殊设计的阀门。 请务必遵守以上使用说明和安全注意事项，以确保闸阀的正常运行和使用安全。
