电动闸阀Z941H-16C DN350型号说明及代表什么含义

[ 2024-03-20 ]

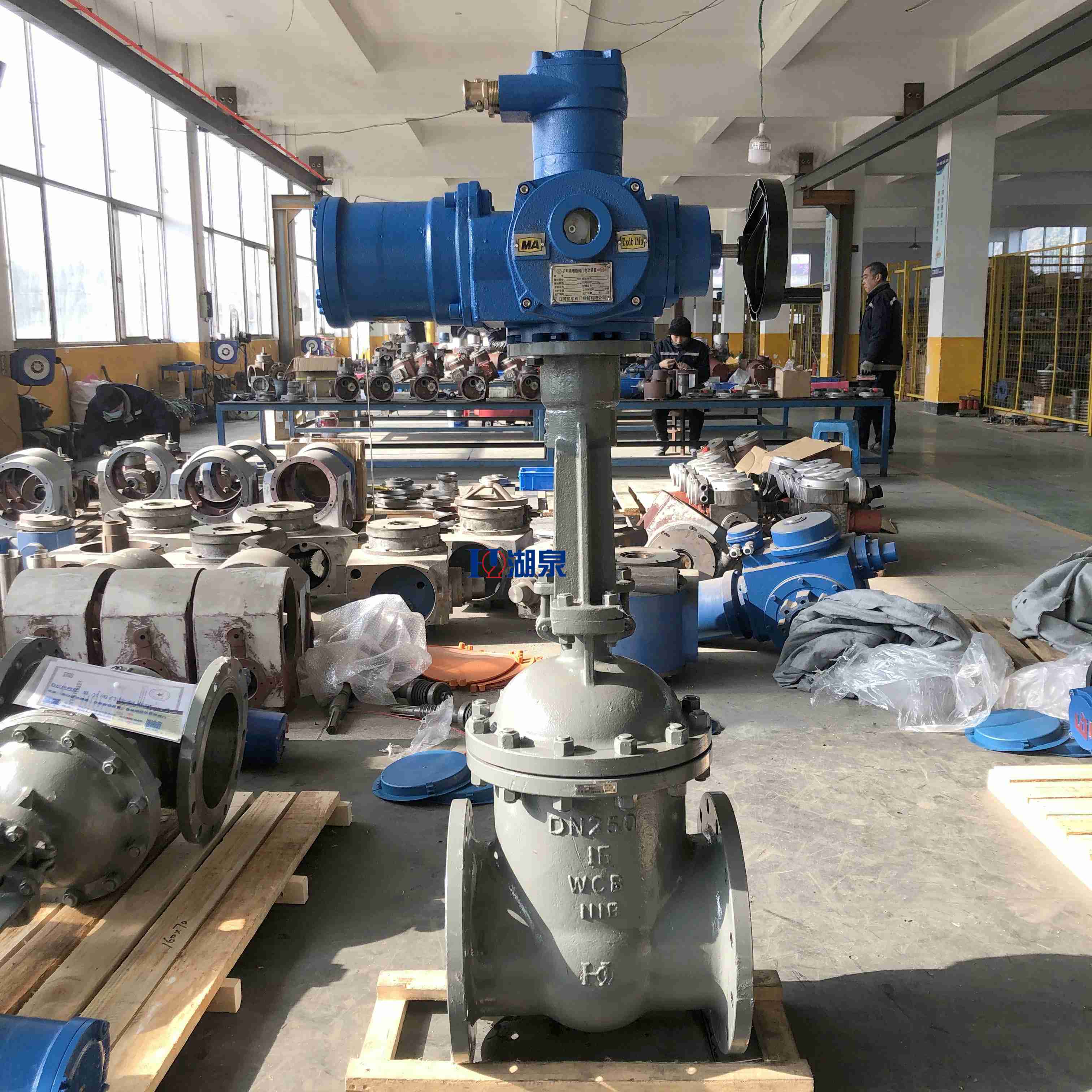

电动闸阀Z941H-16C DN350型号是上海湖泉阀门常用的电动闸阀型号字母分别代表的意思是:

Z——代表阀门类别《闸阀》

9——代表驱动装置《电动》

4——代表连接方式《法兰》

1——代表结构形式《明杆》

H——代表密封堆焊《不锈钢》

16——代表公称压力《1.6MPA》

C——代表阀体材质《碳素钢》

DN350——公称通径是350mm

电动闸阀Z941H-16C DN350型号说明

公称通径DN	主要外形尺寸及连接尺寸（mm）
公称通径DN	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595
50	250	160	115	100	16	3	4-Φ18	653
65	265	180	145	120	18	3	4-Φ18	665
80	280	195	160	135	20	3	8-Φ18	725
100	300	215	180	155	20	3	8-Φ18	787
125	325	245	210	185	22	3	8-Φ18	806
150	350	280	240	210	24	3	8-Φ23	955
200	400	335	295	265	26	3	12-Φ23	1105
250	450	405	355	320	30	3	12-Φ25	1343
300	500	460	410	375	30	3	12-Φ25	1516
350	550	520	470	435	34	4	16-Φ25	1678
400	600	580	525	485	36	4	16-Φ30	1849
450	650	640	585	545	38	4	20-Φ30	1937
500	700	705	650	608	42	4	20-Φ34	2234
600	800	840	770	718	46	5	20-Φ41	2432
700	900	910	840	788	48	5	24-Φ41	2489
800	1000	1020	950	898	50	5	24-Φ41	2643
900	1100	1125	1050	998	52	5	28-Φ41	2945
1000	1200	1255	1170	1110	54	5	28-Φ42	3083
1200	1350	1485	1390	1325	56	5	32-Φ48	3382
1400	1500	1685	1590	1525	58	5	36-Φ48	3718

※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。

Z:整体型 T：调节型 N：智能型

防护类型：W表示户外型 B表示隔爆型

输出转速：数字表示，单位r/min(转/分钟)

连接形式：T表示推力型I表示电站型常规型无代号额定扭矩：数字表示，单位kgf.m

产品形式：多回转电动装置

1：电源：电机为三相交流AC380V，50Hz。控制为二相交流AC220V,50Hz

可选电源：AC220~660V，50.60Hz（订货时需说明） 2：环境温度；-20℃—+60℃ 可选温度-40℃—+70℃

3：相对湿度；不大于95%（25℃时）

4：工作环境；普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型(ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物

5：防护等级；IP65/67（特殊订货IP68）

6：电机为工作制；额定运行时间10分钟。F级绝缘。

7：防腐涂装：高温烤漆
