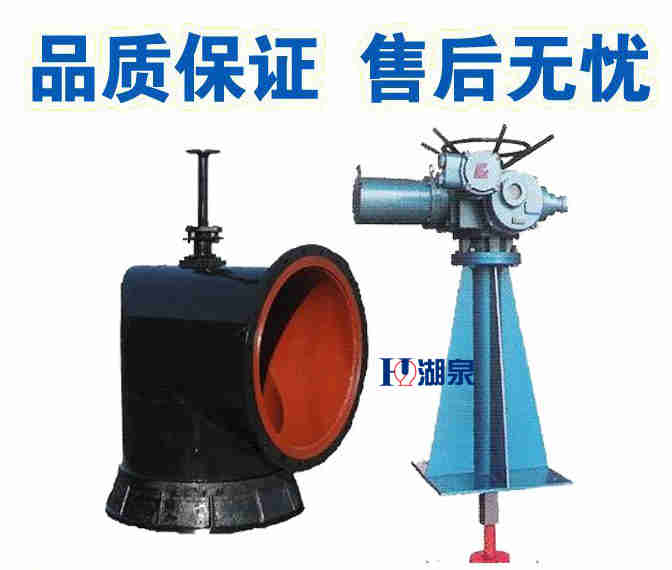

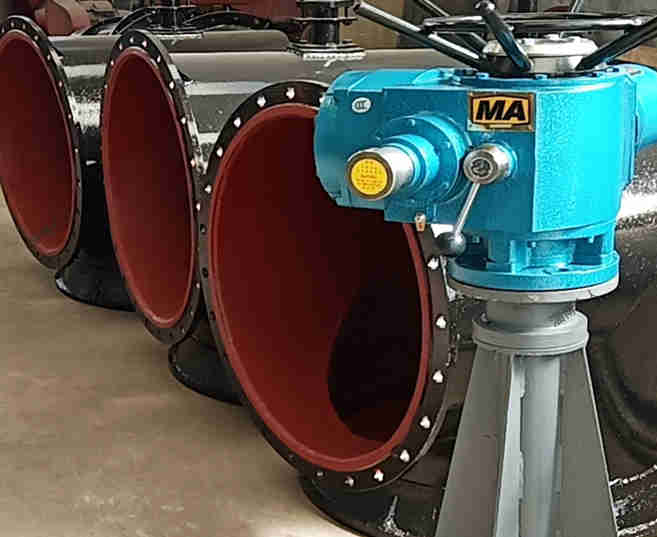

PXW系列矿用配水阀是在原PZI型的基础上进行了改良设计;PXWI型为手动,PXWII型是在改良设计的基础上增加矿用阀门电动装置,来满足煤矿水泵房无人值班,全自动化生产的需求。PXW系列矿用配水闸阀具有结构简单、密封性能好、清污方便、操作灵活、省力等特点,主要应用于井下泵房吸水井的配水之用。
主要性能规范
型号 |
PXWII(I)-400 |
PXWII(I)-500 |
PXWII(I)-600 |
PXWII(I)-800 |
PXWII(I)-1000 |
PXWII(I)-1200 |
|
公称通径(mm) |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
介质和温度 |
水、≦80℃ |
||||||
公称压力(MPa) |
0.1(试验压力0.25) |
||||||
操作行程(mm) |
220 |
220 |
290 |
300 |
350 |
350 |
|
配套电动装置型号 |
ZB20-24 |
ZB20-24 |
ZB30-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
|
电机功率(Kw) |
0.55 |
0.55 |
0.75 |
0.75 |
1.1 |
1.5 |
|
额定电流 (A) |
660V |
1.39 |
1.39 |
2 |
2 |
2 |
2.6 |
380V |
2.2 |
2.2 |
2.62 |
2.62 |
4 |
4.12 |
主要连接尺寸及相关参数
阀门型号 |
DN |
D |
D1 |
D2 |
D3 |
d |
H1 |
h1 |
h2 |
h3 |
h4 |
||||||||||
PXWII(I)-400 |
400 |
540 |
495 |
90 |
120 |
35 |
1066 |
250 |
462 |
523 |
1250 |
||||||||||
PXWII(I)-500 |
500 |
640 |
600 |
90 |
120 |
35 |
1066 |
300 |
512 |
673 |
1250 |
||||||||||
PXWII(I)-600 |
600 |
760 |
705 |
90 |
135 |
45 |
1066 |
350 |
602 |
768 |
1250 |
||||||||||
PXWII(I)-800 |
800 |
960 |
920 |
90 |
135 |
45 |
1066 |
450 |
702 |
868 |
1250 |
||||||||||
PXWII(I)-1000 |
1000 |
1160 |
1120 |
110 |
160 |
50 |
1315 |
550 |
842 |
1119 |
1500 |
||||||||||
PXWII(I)-1200 |
1200 |
1450 |
1380 |
110 |
160 |
50 |
1315 |
600 |
1010 |
1300 |
1500 |
||||||||||
|
|||||||||||||||||||||
阀门型号 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d1 |
n×d2 |
n×d3 |
n×d4 |
||||||||||
PXWII(I)-400 |
300 |
300 |
400 |
400 |
410 |
260 |
70 |
4×ф19 |
2×ф15 |
4×ф17 |
16×ф23 |
||||||||||
PXWII(I)-500 |
300 |
300 |
400 |
400 |
470 |
340 |
70 |
4×ф19 |
2×ф15 |
4×ф17 |
16×ф23 |
||||||||||
PXWII(I)-600 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
4×ф19 |
2×ф19 |
4×ф17 |
20×ф25 |
||||||||||
PXWII(I)-800 |
300 |
300 |
400 |
400 |
625 |
460 |
80 |
4×ф19 |
2×ф19 |
4×ф17 |
24×ф30 |
||||||||||
PXWII(I)-1000 |
400 |
400 |
500 |
500 |
720 |
560 |
100 |
4×ф19 |
2×ф19 |
6×ф22 |
27×ф30 |
||||||||||
PXWII(I)-1200 |
400 |
400 |
500 |
500 |
820 |
660 |
100 |
4×ф19 |
2×ф19 |
6×ф22 |
30×ф30 |
关于尺寸的使用说明
H(mm) |
5000 |
4500 |
4000 |
3500 |
|
h (mm) |
PXWII(I)-400/500 |
3765 |
3265 |
2765 |
2265 |
PXWII(I)-600/800 |
3497 |
2997 |
2497 |
1997 |
|
PXWII(I)-1000/1200 |
3100 |
2600 |
2100 |
1600 |
水泵房底板标高和水仓(或配水巷)入口标高之高差H与连接杆长度h值,本设计考虑四种情况,由使用单位根据实际情况选用。如订货时能提出h值,则按订货单位的要求制造。否则连接杆长度h=5000mm供货,连接杆一端的法兰根据实际需要有h数值现场焊接。
1、本系列产品是直角式闸阀,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于60℃。根据工作方式分为手动(PZ—I型)和电动(PZ-II型)。
2、型号意义:如PZ—400—II
PZ——配水闸阀
400—公称直径
II—II型(电动)
■结构说明

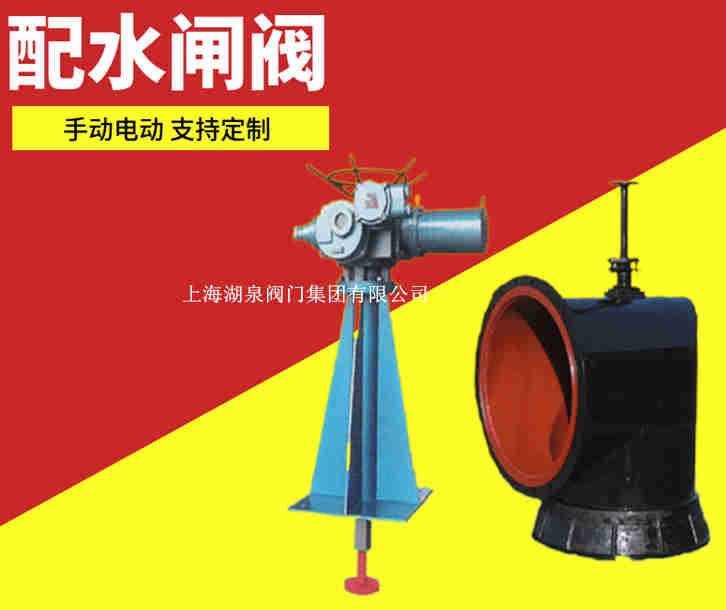

1、配水闸阀由操纵台,连接杆、阀杆、闸阀、短管等部件组成。
2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起,旋转手轮,带动丝杠升降。螺母下端装有滚珠,以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作,可实现远程控制,方便、快捷。
3、闸阀由阀体和阀辨构成。 阀体为焊接件,下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成,通过带有螺栓组件与阀杆连接,以***阀的密封性能。
4、短管用于埋入配水井壁,为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次,用户也可按实际安装高度确定连接杆的长度。
