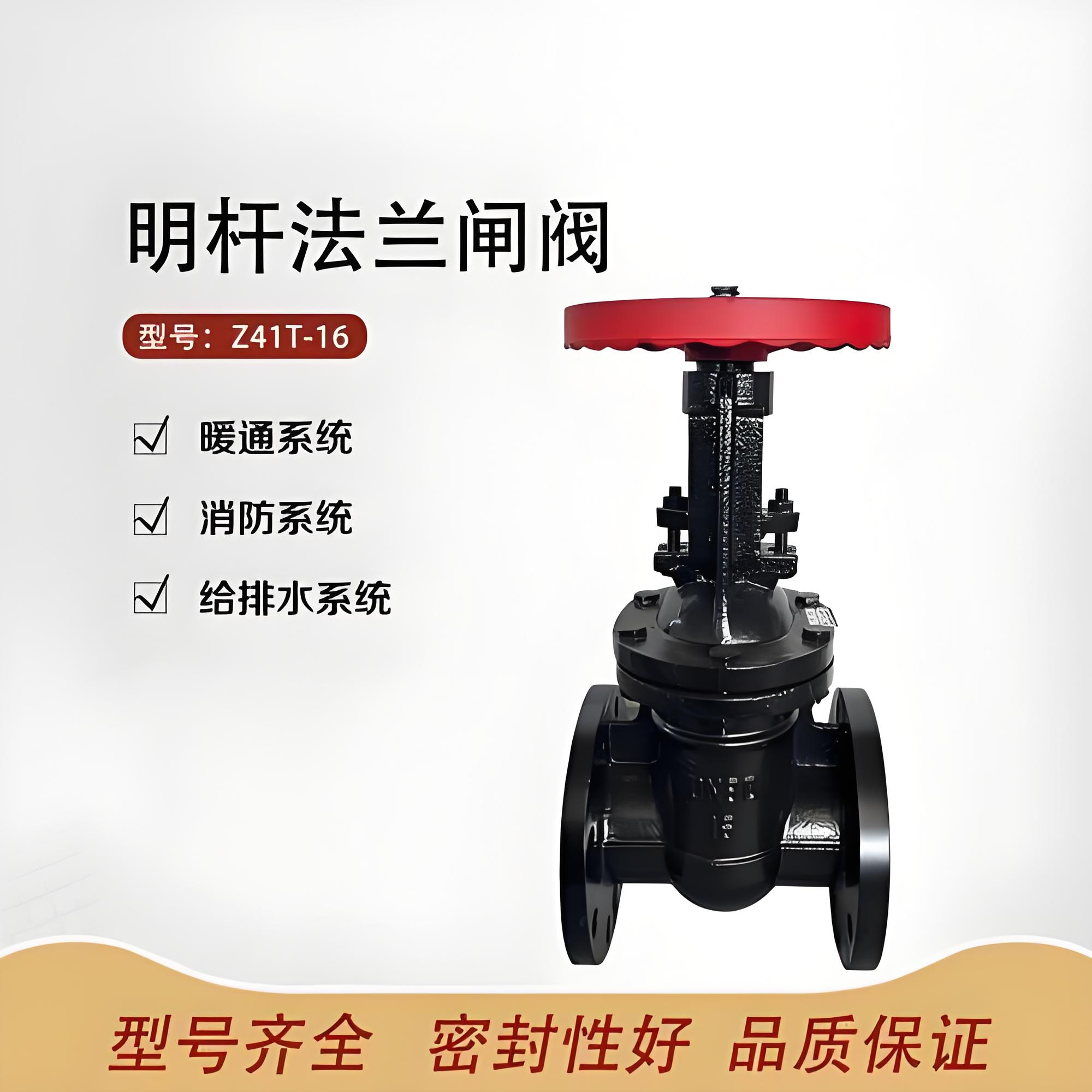

Z41T-10 DN150铸铁明杆闸阀生产厂家及产品技术参数

[ 2024-11-15 ]

‌铸铁明杆闸阀‌是一种常用的流体控制设备，主要用于接通和断流管路中的介质。其结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小，适用于各种工业领域‌。

结构特点

铸铁明杆闸阀的主要结构包括阀体、阀盖、阀杆、阀板和填料函等。阀杆暴露在外，便于观察其运行状态，确保安全可靠的操作。其密封面通常采用不锈钢和硬质合金，使用寿命长，密封可靠‌。

工作原理

铸铁明杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式是楔形闸板，可以做成刚性或弹性以适应不同的工况需求‌。

应用领域

铸铁明杆闸阀广泛应用于石油、化工、电力、冶金、城市供水、排水、污水处理、农业灌溉、消防系统、建筑供暖和制药工业等领域。它适用于控制水、油、气、蒸汽等流体的输送，确保生产过程的安全和稳定‌。

选购要点

在选购铸铁明杆闸阀时，需要注意以下几点：

‌压力等级‌：根据实际工况选择合适的压力等级，确保阀门能够承受工作压力，避免发生安全事故。
‌连接方式‌：根据管道材质和连接方式选择合适的连接方式，确保阀门与管道之间的连接紧密可靠。
‌材质‌：选择优质的铸铁材质，并注意其表面处理，确保阀门具有良好的耐腐蚀性和长期使用性能‌。

综上所述，铸铁明杆闸阀凭借其结构紧凑、操作简便、密封可靠等特点，在多个工业领域中发挥着重要作用。

铸铁闸阀型号：Z41T	铸铁闸阀公称通径：50MM-1200MM	铸铁闸阀使用压力：1.0MPA -1.6MPA
铸铁闸阀连接方式：法兰连接	铸铁闸阀形式：手动	铸铁闸阀主要功能：起开关作用
铸铁闸阀使用介质：水工业管道	铸铁闸阀材质：HT200铸铁	铸铁闸阀标准：机械部标准或定做非标

铸铁明杆闸阀Z41T-10主要技术参数

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽
Z41T-10C

铸铁明杆闸阀Z41T-10主要外形尺寸

口径 DN(mm)	Z41H(T)-10(10C)
口径 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-

主要零件材料

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41H(T)-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根
