止回阀参数和型号对照表图片大全

[ 2024-08-13 ]
止回阀的参数 止回阀的参数包括‌公称压力、‌工作温度、适用介质、阀体材料等。例如,‌阿瑞阀门徳标止回阀适用于公称压力PN1.6-4.0Mpa,工作温度-29~350℃的石油、水、蒸汽工业等各种工况的管路上。进口升降式止回阀的技术参数包括公称通径DN15~DN500,公称压力1.0-32Mpa,温度-196℃-550℃,阀体材质包括‌铸铁、‌球铁、‌铸钢、‌不锈钢、‌铬钼钢等。‌旋启式止回阀的公称压力可达42MPa,介质工作温度范围在-196℃~800℃。升降式止回阀适用于中、小口径管路的各种压力、温度和介质下,材质包括铸钢WCB、‌合金钢WC6、不锈钢CF8等。‌12 不同类型止回阀的特点和应用场景 旋启式止回阀: 特点:阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,流动阻力小,适用于低流速和流动不常变化的大口径场合,但密封性能不及升降式。 应用场景:适用于石油、化工及相关工业,可以安装在水平、垂直或倾斜的管线上。‌46 升降式止回阀: 特点:阀瓣沿着阀体垂直中心线滑动,密封性好,但流体阻力大。适用于中小口径管路,只能安装在水平管道上。 应用场景:广泛应用于石油、化工、水处理等工业领域,用于防止介质倒流。 蝶形缓闭式止回阀: 特点:结构简单,密封性较差,适用于水平管道。‌8 应用场景:主要用于需要简单止回功能的场合。 静音止回阀: 特点:具有较好的静音效果,适用于需要减少噪音的场合。 应用场景:广泛应用于需要减少噪音的管道系统中。 这些不同类型的止回阀根据其特点和适用场景,可以满足不同的工业需求。

止回阀参数和型号对照表图片大全

止回阀参数和型号对照表如下:


1、H42W/H42H 立式止回阀 参数:严格按‌API6D、GB/T12235标准设计制造,正常处于关闭状态,采用弹簧支撑阀芯,适用于石油、化工、制药、电力行业等各种工况的管路上。‌

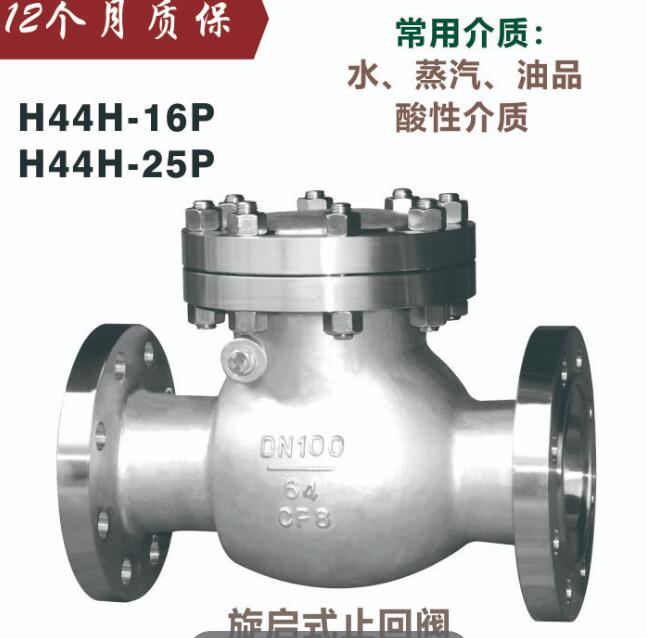

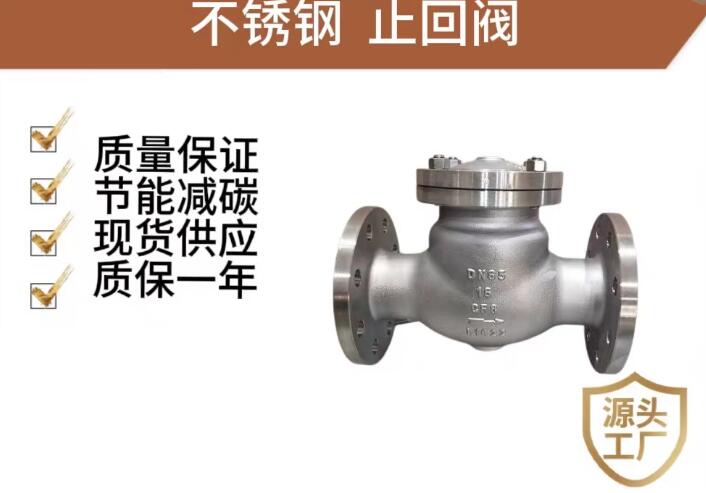

2 、H44H、H44Y 旋启式钢制止回阀 参数:公称压力 PN0.1~4.0Mpa,公称直径 DN50~1800mm,连接形式为法兰连接。‌

3、 进口旋启式止回阀 参数:公称通径 DN25-DN300mm,适用温度 -40℃~500℃,公称压力 ANSI 150~600LB,阀体材质为铸钢/不锈钢,阀杆和阀座材质为不锈钢,连接方式为法兰连接,适用于水、油品、蒸汽、气体及某些腐蚀性液体。‌

4 、升降立式止回阀 参数:升降直通式止回阀主要型号有H41S型,升降立式止回阀主要型号有H42S型、H72S型、H40S型,旋启式止回阀主要型号有H44S型、H74S型、H76S型。‌

止回阀
不同型号止回阀的特点和应用: H42W/H42H 立式止回阀:由于采用弹簧支撑阀芯,适用于石油、化工、制药、电力行业等各种工况的管路上。 H44H、H44Y 旋启式钢制止回阀:阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,适用于低流速和流动不常变化的大口径场合。 进口旋启式止回阀:采用内装摇臂旋启式结构,密封性能好,适用于较高压力和腐蚀性液体。 升降立式止回阀:包括升降直通式和升降立式两种,适用于垂直管路和水平管路。 常见应用场景: 石油化工行业:由于石油化工行业的管道系统复杂,需要使用各种类型的止回阀来防止介质逆流。 水处理和供水系统:升降立式止回阀适用于垂直管路,可以有效防止水锤现象。 电力行业:立式止回阀广泛应用于电力行业的管路上,确保介质单向流动。 工业管道系统:旋启式止回阀适用于大口径管道,可以有效防止介质逆流。


阀体材料
公称压力 (MPa)
工作温度 (℃)
适用介质
碳 钢
1.6-6.4
≤425
水、油品、蒸汽
10.0-16.0
≤450
不锈钢
P
1.6-16.0
≤200
硝酸类
R
1.6-16.0
≤200
醋酸类
铬镍钛钢
PI
1.6-6.4
≤550
石油、石油产品
铬钼钢
1.6-16.0
≤550
阀

常见的止回阀型号有:

对夹升降式止回阀 H71X、H71H
对夹蝶形双瓣止回阀 H76X、H76H、H77X
静音止回阀 H42H、H42W

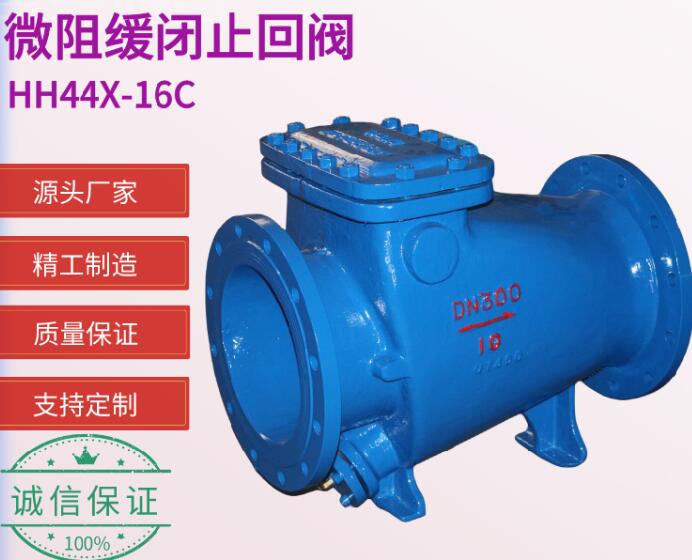

微阻缓闭式止回阀 HH44H、HH46H、HH49H
橡胶阀瓣式止回阀 HC44X
消声止回阀 HC41H、HC41X、HC41T
升降式止回阀 H41H、H41W

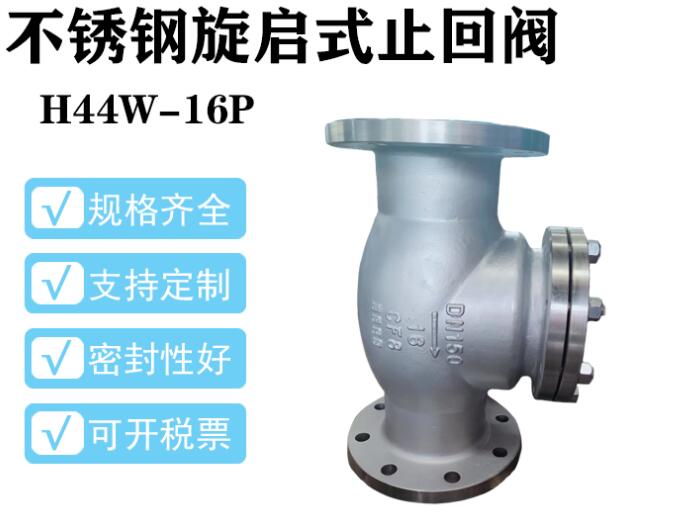

旋启式止回阀 H44H、H44W
阀门

型号 DH77X-16Q
名称 蝶式止回阀
口径范围 DN50-DN600
公称压力 PN16
适用温度 0~80℃
适用介质 水、油品等
阀体材质 球墨铸铁
适用场合 市政建设、水利工程、油品、给排水、水处理
