电动闸阀配电装应该如何正确选型呢

[ 2021-08-20 ]
电动闸阀配电装应该如何正确选型呢?电动闸阀的选型:在不同工况场合选择不同材质和压力的闸阀和电装
1、电动铸铁闸阀主要用于水系统的排放和切断关闭作用,普遍压力基本在1.0Mpa左右,温度再≤60℃,铸铁电动闸阀采用铜密封或本体密封形式,电装选用普通开关型,根据阀门的口径和压力不同选用电装时必须要大于阀门的扭矩30%。
2、电动铸钢闸阀主要用于水、蒸汽、气体系统温度在425℃以内~-25摄氏度之间,电动铸钢闸阀的用途比较广泛压力等级范围也不较大,是个行业工况都基本可以用得上,但选型时必须要根据实际情况去选型否则造成不必要的浪费,电装选型要基于实际情况的需要选择比实际阀门的扭矩大30%。
3、电动不锈钢闸阀主要用于水、蒸汽、硝酸等具有强酸、碱的介质,不锈钢电动闸阀具有较强的耐腐蚀性能。在选用电动执行器时要根据介质是否易燃易爆,具有易燃易爆危险的介质采取选用防爆型电装,不要盲目去选择电动执行器。
电动闸阀不具备调节功能,只作为切断管道的介质作用,在需要紧急切断的情况下请选用气动或液动闸阀比较妥当,没有切断时间的要求通常都为普通开关型电装,用户在没有指定电装的品牌情况下常用的电动电装基本选用国内知名品牌,电动执行器厂家与我司有合作协议,售后服务非常完善。

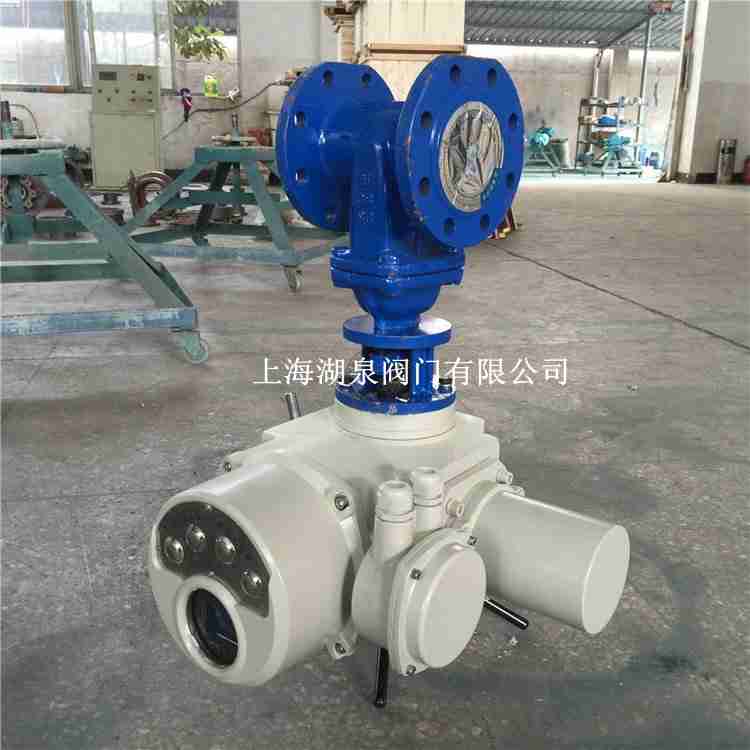

 电动闸阀

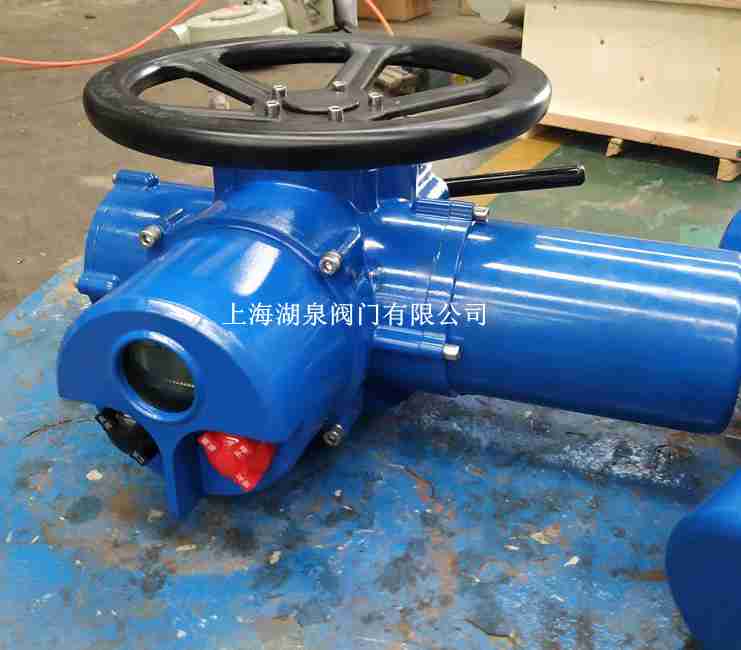

多回转电动阀门电装:
多回转(多转式)电动电装是基本的执行器,适合于驱动闸阀、截止阀、隔膜阀等直线运动的阀门,整体式力矩范围从50Nm到3000Nm,叠加式力矩范围从1800Nm到25000Nm。其机械接口符合国家标准GB/T12222、国际标准ISO5210和行业标准JB2920。

角行程电动阀门电装
角行程电动执行机构也就是部分回转电动执行机构,适合于球阀、蝶阀、挡板风门等90°旋转控制阀门,有两种结构方式分别是(整体式和叠加式)。
整体式:采用整体设计理念,直接以角行程方式输出,力矩范围从50Nm到2000Nm。符合国家标准GB12223和国际标准ISO 5211。
叠加式:由多回转电动电装加部分回转减速器装配在一起叠加组合,力矩范围从 1300 Nm 到500000Nm。角行程电动执行机构的机械接口符合国家标准GB/T12223和国际标准 ISO 5211。
 直行程电动阀门电装:
直行程电装由多回转电装构和支架装置叠加组合,适合于调节阀等直行程阀门,输出推力范围为6~60KN,速度为24rpm。标准大行程为250mm,特殊要求请预先订制。机械接口符合国家标准GB12223 和国际标准ISO 5211。
 电装
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
 3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
 4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm的管路上,宜选用。
  5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压角式截止阀或高压角式节流阀。
 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
  7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。
闸阀口径 电装扭矩 电装电压 电装型号 不含税单价 备注
Z941H-25C DN150 300N.M AC380V ZTX30-18SEZ 6000 智能一体化电装 带液晶显示屏 带操作旋钮 防护等级IP67 环境温度-25~+50℃ 特殊温度可定制 带电子互锁保护 防止阀门卡死功能 带运行故障自诊断技术 电机过热保护功能 闸阀阀体材质LCB低温钢 重型阀体
Z941H-25C DN200 300N.M AC380V ZTX30-18SEZ 7800 智智能一体化电装 带液晶显示屏 带操作旋钮 防护等级IP67 环境温度-25~+50℃ 特殊温度可定制 带电子互锁保护 防止阀门卡死功能 带运行故障自诊断技术 电机过热保护功能 闸阀阀体材质LCB低温钢 重型阀体
Z941H-25C DN250 450N.M AC380V ZTX45-24SEZ 11000 智智能一体化电装 带液晶显示屏 带操作旋钮 防护等级IP67 环境温度-25~+50℃ 特殊温度可定制 带电子互锁保护 防止阀门卡死功能 带运行故障自诊断技术 电机过热保护功能 闸阀阀体材质LCB低温钢 重型阀体
Z941H-25C DN300 600N.M AC380V ZTX60-24SEZ 14000 智能智能一体化电装 带液晶显示屏 带操作旋钮 防护等级IP67 环境温度-25~+50℃ 特殊温度可定制 带电子互锁保护 防止阀门卡死功能 带运行故障自诊断技术 电机过热保护功能 闸阀阀体材质LCB低温钢 重型阀体
Z941H-25C DN350 600N.M AC380V ZTX60-24SEZ 16500 智能一体化电装 带液晶显示屏 带操作旋钮 防护等级IP67 环境温度-25~+50℃ 特殊温度可定制 带电子互锁保护 防止阀门卡死功能 带运行故障自诊断技术 电机过热保护功能 闸阀阀体材质LCB低温钢 重型阀体
Z941H-25C DN400 1200N.M AC380V ZTX120-24SEZ 19500 智能一体化电装带液晶显示屏 带操作旋钮 防护等级IP67 环境温度-25~+50℃ 特殊温度可定制 带电子互锁保护 防止阀门卡死功能 带运行故障自诊断技术 电机过热保护功能 闸阀阀体材质LCB低温钢 重型阀体

电动闸阀选型指导安装事项:
1、智能一体化开关型电装与阀门连接的螺栓不得低于8.8级。
2、当需要拆卸时,应先将手动手轮旋转数圈,在阀门稍开状态下进行。
3、阀门不经常使用时,应定期检查保养并操作运行,运行时间不超过10分钟。
4、智能一体化开关型电装在安装时,保证维修检查人员拆卸各部件所需的空间。
5、智能一体化开关型电装装置为短时工作制,持续工作时间不得超过铭牌标定时间。
6、安装、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面,并应在隔爆面上涂防锈油,电气罩盖应盖严紧固,以防雨水或潮气进入。
7、智能一体化开关型电装装置的安装形式无原则要求,但电机处于水平状态,电气箱盖处于水平或垂直向上状态为推荐安装形式,有利于调试、润滑、维护和手动操作。

一、根据阀门类型选择电动执行器
阀门的种类相当多,工作原理也不太一样,一般以转动阀板角度、升降阀板等方式来实现启闭控制,当与电动执行器配套时首先应根据阀门的类型选择电装。
1、角行程电装(转角<360度)
电装输出轴的转动小于一周,即小于360度,通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
a)直连式:是指电动执行器输出轴与阀杆直连安装的形式。
b)底座曲柄式:是指输出轴通过曲柄与阀杆连接的形式。
此类电装适用于蝶阀、球阀、旋塞阀等。
2、多回转电装(转角>360度)
电装输出轴的转动大于一周,即大于360度,一般需多圈才能实现阀门的启闭过程控制。
此类电动执行器适用于闸阀、截止阀等。
3、直行程(直线运动)
电装输出轴的运动为直线运动式,不是转动形式。
此类电动执行器适用于单座调节阀、双座调节阀等。
