阀门的种类及型号表示方法，上海湖泉阀门集团有限公司给你详细介绍，阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节... 阀门的种类 阀门型号表示方法 阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门,从最... 新版阀门的种类、阀门型号表示方法: 阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀...如今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂,阀门型号的标准化对阀门的设计、选用提供了方便。阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接...

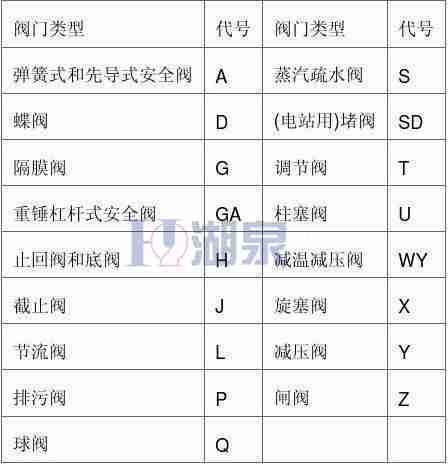

阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀阀门的连接式代号1、2、4、6、7分别表示：阀门的型号由七个单元组成，例如：Z961Y-100I DN150。第一单元 ，表示阀门的类型，如Z表示闸阀，A表示安全阀，D表示...阀门的种类很多。国家有标准的阀门型号表示方法。JBT 308-2004 阀门型号编制方法。可以参考此标准。 阀门的种类有很多,其中比较常见的有:闸阀、截止阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、疏水阀等。而阀门的型号主要是由七个数字或字母构成,分别表示阀门类型、驱动方式、连接方式...

阀门的种类有很多,其中比较常见的有:闸阀、截止阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、疏水阀等。而阀门的型号主要是由七个数字或字母构成,分别表示阀门类型、驱动方式、阀门的种类及型号表示方法 阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。是用来开闭管路、控制流向、调节和控制输送介质的参数(...连接方式...一、阀门型号表示方式: 本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。 1.阀门的型号编制方法如下: 2.类型代号用汉语...阀门的种类按照驱动方式可分为:电动阀门、气动阀门、液动网门、手动阀门等。按照阀体材质可分为:铸铁阀门、锻钢阀门、铸钢、阀门、不锈钢阀门、铜阀门、钛阀门、塑料阀门等。2、...

内容提示: 1 阀门型号表示方法, 标准阀门型号 阀门型号通常应表示阀门类型、 驱动方式、 连接形式、 结构特点、 公称压力、 密封面材料、 阀体材料等要素。 阀...阀门是流体输送系统中的控制部件,具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。 用于流体控制的阀门,从最简单的截断装置到极为复杂的自控系统,其品种和规格繁多。...阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门...阀门型号编制方法、阀门编号说明,阀门型号编制方法说明了阀门类型,驱动方式,连接形式,结构特点,公称压力,密封面材料,阀体材料。一单元:阀门类型代号,二单元:传动方式,三单元:连接型式...阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。 阀门型号的标准化对阀门的设计、选用、经销等提供了方便。 当今阀门的类型和材...阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。标准规定阀门的规格型号由7个单元组成,各单元意义如下: 如:D343X-16C-200 表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳...阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。... 闸阀型号表示方法 闸阀型号通常应表示出闸阀类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素,闸阀型号的标准化对阀门的设计、选用、...

阀门的种类及型号表示方法

结构代号  类型代号		0	1	2	3	4	5	6	7	8	9
闸阀	Z	明杆楔式  弹性闸板	明杆楔式  刚性单闸板	明杆楔式  刚性双闸板	明杆平行式  刚性单闸板	明杆平行式  双闸板	暗杆楔式刚性单闸板	暗杆楔式刚性双闸板		暗杆平行式  双闸板
截止阀  节流阀	J		直通式	直通式  Z形		角式	直流式	平衡直通式	平衡角式		三通式
柱塞阀	U		直通式
旋塞阀	X				填料直通式	填料T形三通式	填料四通式		油封直通式	油封T形三通式
球阀	Q		浮动直通式		浮动Y形三通式	浮动L形三通式	浮动T形三通式	固定四通式	固定直通式
蝶阀	D	杠杆式	垂直板式		斜板式
隔膜阀	G		屋脊式		截止式				闸板式
止回阀  底阀	H		升降直通式	升降立式	升降Z形直通式	旋启单瓣式	旋启多瓣式	旋启双瓣式	升降直旋式	升降节流再循环式
安全阀	A	弹簧封闭带散热片全启式	弹簧封闭微启式	弹簧封闭全启式、单杠杆全启式	弹簧不封闭带扳手双弹簧微启式、单杠杆微启式	弹簧不封闭带扳手全启式、双杠杆全启式	弹簧不封闭带扳手微启式、单杠杆角形微启式	弹簧不封闭带控制机构全启式	弹簧不封闭带扳手微启式	弹簧不封闭带扳手全启式	脉冲式  （先导式）
疏水阀	S		浮球式		波纹管式	膜盒式	针形浮子式		双金属片式节流孔板式	脉冲式	热动力式圆盘式
减压阀	Y		薄膜式	弹簧薄膜式	活塞式	波纹管式	杠杆式
给水分配阀	F		柱塞式	回转式	旁通式
调节阀	T	回转套筒式	升降多级柱塞式Z形	升降单级针形式		升降单级柱塞式	升降单级套筒式Z形	升降单级闸板式	升降单级套筒式	升降多级套筒式	升降多级柱塞式
水位计  平衡容器	B	低读、轻液、玻璃管式	就地云母片式	就地玻璃板式	就地玻璃管式			低读、轻液、玻璃板式	平衡  容器		就地光学折射式双色

阀门的种类及型号表示方法

动方式	连接形式	代号	传动方式	连接形式	代号
电磁动		0	伞齿轮		5
电磁-液动	内螺纹	1	气动	焊接	6
电-液动	外螺纹	2	液动	对夹	7
蜗轮		3	气-液动	卡箍	8
正齿轮	法兰	4	电动	卡套	9
